Prodlužovací pružina RZ-147MI Nerezová ocel Ø 2,2 x 15 x 54,4 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-147MI

Množství	Jedn. cena [EUR]
1	6,5600 EUR
2	4,1300 EUR
3	2,9300 EUR
7	2,5000 EUR
17	1,2300 EUR
37	0,9300 EUR
75	0,7600 EUR
125	0,7600 EUR
175	0,7600 EUR
250	0,7600 EUR
350	0,7600 EUR
450	0,7600 EUR

Prodlužovací pružina Nakoupit

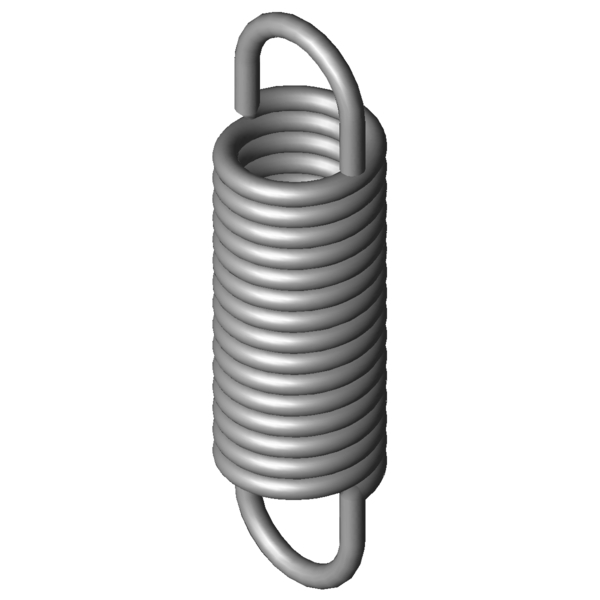

Obrázek produktu Prodlužovací pružina RZ-147MI

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-147MI

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	2,2	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	15	mm	Vnější průměr vinutí
Dh	18,6	mm	Nejmenší průměr dutinky
L0	54,4	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	36,3	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	82,25	mm	Největší délka při statickém zatížení
sn	27,85	mm	Největší dráha pružiny při statickém zatížení
Fn	192,2	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	9,05	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	6,306	N/mm	Tuhost pružiny
F0	16,6	N	Vnitřní předpínací síla
Fntol	17,8	N	(+/-) Tolerance při statické maximální síle
L0tol	1,1	mm	(+/-) Tolerance nenapnuté délky
Detol	0,3	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	21	Stupně	Tolerance polohy oka
Gew	20,8498	g	Hmotnost výrobku
PG	#ZK	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-147MI Nerezová ocel Ø 2,2 x 15 x 54,4 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-147MI Nerezová ocel Ø 2,2 x 15 x 54,4 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-147MI Nerezová ocel Ø 2,2 x 15 x 54,4 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-147MI Nerezová ocel Ø 2,2 x 15 x 54,4 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-147MI

Formulář dotazu Prodlužovací pružina RZ-147MI Nerezová ocel Ø 2,2 x 15 x 54,4 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-147MI

Podobné tažné pružiny pro Prodlužovací pružina RZ-147MI Nerezová ocel Ø 2,2 x 15 x 54,4 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-147MI	1.4310	2,2	15	54,4	192,2	82,25	27,85	6,306	100,0 \| 100,0 \| 100,0 \| 100,0
Z-147MI	EN 10270-1	2,2	15	54,4	229,9	82,89	28,49	7,342	92,1 \| 100,0 \| 90,7 \| 85,5

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-115V-21I	15	62,5	0,655	1.4310	67,55	157,81	95,31	42,5 \| 85,1 \| 32,2 \| 10,3
RZ-121GI	15,5	66	0,776	1.4310	78,31	159,38	93,38	43,8 \| 84,0 \| 35,3 \| 12,2
RZ-115HI	15	43,3	0,862	1.4310	55,72	102,88	59,58	44,2 \| 81,1 \| 37,9 \| 13,6
RZ-123I	14,1	59	1,198	1.4310	85,63	125,2	66,2	49,5 \| 86,3 \| 43,3 \| 18,7
RZ-115V-20I	15	41,5	1,334	1.4310	67,55	88,29	46,79	49,9 \| 81,5 \| 47,3 \| 20,9
RZ-115V-31I	12	57,5	1,391	1.4310	83,35	113,26	55,76	49,7 \| 80,9 \| 46,7 \| 21,7
RZ-130K-21I	16	63	1,426	1.4310	105	131,1	68,1	52,5 \| 87,3 \| 47,8 \| 22,3
RZ-121FI	15,5	43,5	1,582	1.4310	78,31	89,34	45,84	52,9 \| 83,2 \| 50,7 \| 24,8
RZ-124F-02I	12,7	52	1,95	1.4310	94,45	97	45	56,8 \| 84,3 \| 55,5 \| 30,4
RZ-126I	11,6	55	2,341	1.4310	102,6	95,49	40,49	60,3 \| 83,0 \| 61,1 \| 36,7
RZ-130K-20I	16	45	2,566	1.4310	105	82,8	37,8	63,5 \| 86,1 \| 64,2 \| 40,3
RZ-141FI	16	53	3,292	1.4310	139,7	91,94	38,94	72,7 \| 94,0 \| 72,1 \| 52,0
RZ-143I	14,5	58,8	3,676	1.4310	153	96,82	38,02	76,0 \| 93,4 \| 76,4 \| 58,3
RZ-142I	14,5	42,8	6,233	1.4310	153	65,22	22,42	89,2 \| 88,8 \| 80,1 \| 98,9
RZ-147MI	15	54,4	6,306	1.4310	192,2	82,25	27,85	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-146I	12	54,8	7,179	1.4310	181,5	77,89	23,09	88,8 \| 90,1 \| 88,7 \| 87,8
RZ-157I	18,5	54,1	7,256	1.4310	223,4	82,41	28,31	89,7 \| 89,5 \| 92,2 \| 87,5
RZ-147LI	15	41,2	10,288	1.4310	192,2	58,27	17,07	78,0 \| 91,9 \| 80,6 \| 61,3
RZ-160I	15	48,5	15,217	1.4310	269,8	64,69	16,19	66,2 \| 92,4 \| 64,7 \| 41,4
RZ-162RI	14	61	24,698	1.4310	386,7	75,17	14,17	54,2 \| 87,0 \| 50,3 \| 25,3
RZ-162QI	14	44,2	40,296	1.4310	386,7	52,89	8,69	46,8 \| 84,4 \| 40,5 \| 15,5
RZ-177QI	18	56,9	51,809	1.4310	617,1	67,7	10,8	42,4 \| 80,0 \| 35,0 \| 12,1

Počet podobných kovových pružin: 21

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-147MI

Země původu: DE, German; Prodlužovací pružina RZ-147MI
