Prodlužovací pružina RZ-147E-23I Nerezová ocel Ø 2,2 x 30 x 133 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-147E-23I

Množství Jedn. cena [EUR]
1 7,3900 EUR
2 4,6600 EUR
3 3,7300 EUR
7 3,1800 EUR
17 1,7800 EUR
37 1,3800 EUR
75 1,2300 EUR
125 1,2300 EUR
175 1,2300 EUR
250 1,2300 EUR
350 1,2300 EUR
450 1,2300 EUR

Prodlužovací pružina Nakoupit

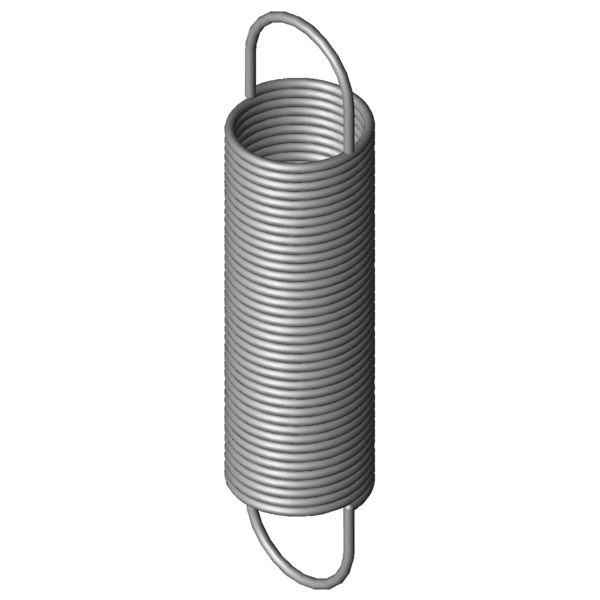

Obrázek produktu Prodlužovací pružina RZ-147E-23I
Obrázek produktu Prodlužovací pružina RZ-147E-23I
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-147E-23I

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 180 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 2,2 mm Prumer drátu
D mm Střední průměr vinutí
De 30 mm Vnější průměr vinutí
Dh 33,9 mm Nejmenší průměr dutinky
L0 133 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 89,1 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 550,3 mm Největší délka při statickém zatížení
sn 417,3 mm Největší dráha pružiny při statickém zatížení
Fn 104,3 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 21,95 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 0,242 N/mm Tuhost pružiny
F0 3,5 N Vnitřní předpínací síla
Fntol 6,4 N (+/-) Tolerance při statické maximální síle
L0tol 2,4 mm (+/-) Tolerance nenapnuté délky
Detol 0,5 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 47 Stupně Tolerance polohy oka
Gew 108,286 g Hmotnost výrobku
PG #ZP - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-147E-23I Nerezová ocel Ø 2,2 x 30 x 133 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-147E-23I Nerezová ocel Ø 2,2 x 30 x 133 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-147E-23I Nerezová ocel Ø 2,2 x 30 x 133 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-147E-23I Nerezová ocel Ø 2,2 x 30 x 133 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-147E-23I

Formulář dotazu Prodlužovací pružina RZ-147E-23I Nerezová ocel Ø 2,2 x 30 x 133 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-147E-23I

Podobné tažné pružiny pro Prodlužovací pružina RZ-147E-23I Nerezová ocel Ø 2,2 x 30 x 133 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-147E-23I 1.4310 2,2 30 133 104,3 550,3 417,3 0,242 100,0 | 100,0 | 100,0 | 100,0
Z-147E-23I EN 10270-1 2,2 30 133 118 534,5 401,5 0,281 92,4 | 100,0 | 92,3 | 85,0
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-130E-14I 24 143,5 0,141 1.4310 73,5 638,2 494,7 73,9 | 84,8 | 77,4 | 59,4
RZ-133AI 27 146 0,167 1.4310 84,86 619,89 473,89 82,3 | 90,7 | 84,7 | 71,6
RZ-133I 27 118 0,227 1.4310 84,86 467,88 349,88 89,8 | 89,9 | 82,6 | 97,0
RZ-147E-23I 30 133 0,242 1.4310 104,3 550,3 417,3 100,0 | 100,0 | 100,0 | 100,0
RZ-150I 34,5 149 0,264 1.4310 123,5 586,95 437,95 88,9 | 88,1 | 89,9 | 88,6
RZ-136BI 22 138 0,327 1.4310 103,4 432,41 294,41 81,0 | 86,9 | 84,8 | 71,2
RZ-147E-22I 30 102 0,389 1.4310 104,3 360,9 258,9 78,4 | 92,2 | 81,0 | 62,0
RZ-149I 34,5 112 0,426 1.4310 123,5 383,64 271,64 72,0 | 86,4 | 74,8 | 55,0
RZ-153AI 27,5 156 0,47 1.4310 153,7 459,52 303,52 69,3 | 88,3 | 70,3 | 49,4
RZ-147JI 24 122 0,501 1.4310 123,7 353,4 231,4 69,1 | 90,6 | 69,9 | 46,8
RZ-162E-12I 38 126 0,503 1.4310 158 426,4 300,4 66,9 | 84,1 | 69,0 | 47,5
RZ-153I 27,5 138 0,554 1.4310 153,7 395,83 257,83 66,3 | 92,0 | 64,8 | 41,9
RZ-162JI 30 154 0,677 1.4310 193,3 419 265 60,4 | 88,3 | 58,7 | 34,3
RZ-162U-22I 32 167 0,718 1.4310 219,4 449,93 282,93 57,4 | 82,2 | 57,7 | 32,2
RZ-162U-21I 32 146 0,867 1.4310 219,4 380,03 234,03 54,8 | 86,1 | 51,8 | 26,7
RZ-162U-20I 32 128 1,057 1.4310 219,4 320,11 192,11 52,1 | 87,8 | 46,8 | 21,9
RZ-156I 22,5 130 1,082 1.4310 186,1 289,15 159,15 51,8 | 86,9 | 47,1 | 21,4
RZ-162HI 30 112 1,091 1.4310 193,3 276,44 164,44 51,8 | 87,6 | 46,7 | 21,3
RZ-167I 35,2 129 1,143 1.4310 240,9 326,73 197,73 49,8 | 83,7 | 45,3 | 20,5
Počet podobných kovových pružin: 18

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-147E-23I

Země původu: DE, German; Prodlužovací pružina RZ-147E-23I
