Prodlužovací pružina RZ-167I Nerezová ocel Ø 3,2 x 35,2 x 129 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-167I

Množství	Jedn. cena [EUR]
1	7,6800 EUR
2	4,8400 EUR
3	3,9000 EUR
7	3,3200 EUR
17	3,3200 EUR
37	3,3200 EUR
75	3,3200 EUR
125	3,3200 EUR
175	3,3200 EUR
250	3,3200 EUR
350	3,3200 EUR
450	3,3200 EUR

Prodlužovací pružina Nakoupit

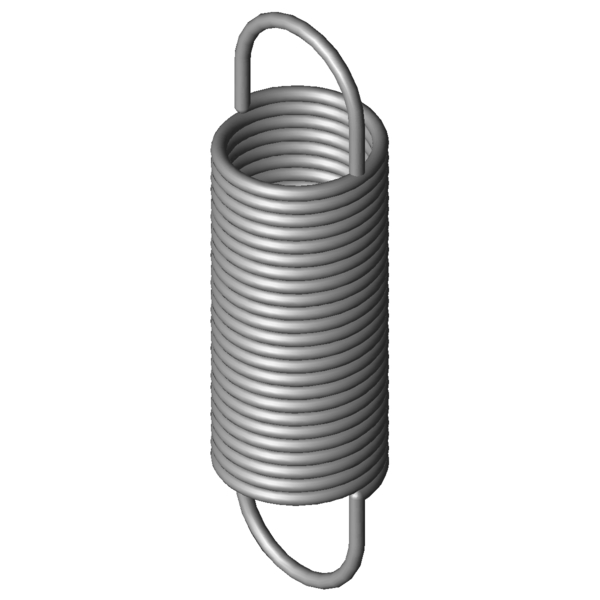

Obrázek produktu Prodlužovací pružina RZ-167I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-167I

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	3,2	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	35,2	mm	Vnější průměr vinutí
Dh	40,6	mm	Nejmenší průměr dutinky
L0	129	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	81,6	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	326,73	mm	Největší délka při statickém zatížení
sn	197,73	mm	Největší dráha pružiny při statickém zatížení
Fn	240,9	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	23,7	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	1,143	N/mm	Tuhost pružiny
F0	15	N	Vnitřní předpínací síla
Fntol	14,65	N	(+/-) Tolerance při statické maximální síle
L0tol	2,4	mm	(+/-) Tolerance nenapnuté délky
Detol	0,6	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	32	Stupně	Tolerance polohy oka
Gew	167,8176	g	Hmotnost výrobku
PG	###ZR	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-167I Nerezová ocel Ø 3,2 x 35,2 x 129 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-167I Nerezová ocel Ø 3,2 x 35,2 x 129 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-167I Nerezová ocel Ø 3,2 x 35,2 x 129 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-167I Nerezová ocel Ø 3,2 x 35,2 x 129 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-167I

Formulář dotazu Prodlužovací pružina RZ-167I Nerezová ocel Ø 3,2 x 35,2 x 129 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-167I

Podobné tažné pružiny pro Prodlužovací pružina RZ-167I Nerezová ocel Ø 3,2 x 35,2 x 129 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-167I	1.4310	3,2	35,2	129	240,9	326,73	197,73	1,143	100,0 \| 100,0 \| 100,0 \| 100,0
Z-167I	EN 10270-1	3,2	35,2	129	290,5	333,28	204,28	1,331	91,8 \| 100,0 \| 89,9 \| 85,7

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-133I	27	118	0,227	1.4310	84,86	467,88	349,88	47,6 \| 76,9 \| 45,9 \| 19,9
RZ-147E-23I	30	133	0,242	1.4310	104,3	550,3	417,3	49,8 \| 83,7 \| 45,3 \| 20,5
RZ-150I	34,5	149	0,264	1.4310	123,5	586,95	437,95	53,0 \| 87,6 \| 48,2 \| 23,1
RZ-149I	34,5	112	0,426	1.4310	123,5	383,64	271,64	62,3 \| 87,7 \| 62,0 \| 37,3
RZ-162E-12I	38	126	0,503	1.4310	158	426,4	300,4	67,2 \| 92,6 \| 65,7 \| 43,2
RZ-162U-01I	40	140	0,509	1.4310	176,9	469,72	329,72	67,3 \| 91,3 \| 66,7 \| 44,0
RZ-153I	27,5	138	0,554	1.4310	153,7	395,83	257,83	67,5 \| 83,2 \| 70,2 \| 48,9
RZ-164I	43,2	142	0,585	1.4310	197,7	463,73	321,73	71,0 \| 90,8 \| 71,8 \| 50,4
RZ-162JI	30	154	0,677	1.4310	193,3	419	265	74,3 \| 85,5 \| 77,4 \| 59,9
RZ-162E-11I	38	100,5	0,796	1.4310	158	290,5	190	78,4 \| 86,0 \| 80,8 \| 68,3
RZ-162U-21I	32	146	0,867	1.4310	219,4	380,03	234,03	85,2 \| 91,0 \| 87,8 \| 76,9
RZ-162U-10I	40	101	0,965	1.4310	176,9	274,8	173,8	83,6 \| 86,7 \| 80,7 \| 83,5
RZ-162U-20I	32	128	1,057	1.4310	219,4	320,11	192,11	94,2 \| 94,6 \| 94,1 \| 93,7
RZ-162HI	30	112	1,091	1.4310	193,3	276,44	164,44	88,2 \| 86,5 \| 81,7 \| 96,5
RZ-167I	35,2	129	1,143	1.4310	240,9	326,73	197,73	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-177HI	40	146	1,244	1.4310	298	373,09	227,09	88,4 \| 88,4 \| 84,0 \| 92,8
RZ-162U-19I	32	108	1,418	1.4310	219,4	251,2	143,2	83,6 \| 89,5 \| 81,7 \| 79,5
RZ-177GI	40	114	1,966	1.4310	298	257,67	143,67	74,6 \| 88,4 \| 76,7 \| 58,7
RZ-177K-01I	32	154	2,104	1.4310	368,5	315,8	161,8	71,6 \| 87,9 \| 73,6 \| 53,5
RZ-166AI	35,2	90,8	2,24	1.4310	240,9	191,68	100,88	72,2 \| 90,1 \| 75,5 \| 51,0
RZ-162U-31I	24	133	2,284	1.4310	287,9	249,42	116,42	69,0 \| 86,3 \| 71,3 \| 49,3
RZ-170I	28,2	118	2,397	1.4310	297,5	234,29	116,29	69,3 \| 90,5 \| 69,9 \| 47,6
RZ-166I	35,2	87,6	2,435	1.4310	240,9	180,41	92,81	69,9 \| 89,3 \| 73,5 \| 46,9
RZ-187I	36	160	2,486	1.4310	443,6	327,42	167,42	50,3 \| 83,3 \| 46,5 \| 21,1
RZ-178I	44	117	2,593	1.4310	366,5	250,83	133,83	64,9 \| 83,6 \| 66,7 \| 44,5
RZ-177K-11I	32	118	3,13	1.4310	368,5	226,7	108,7	62,2 \| 90,4 \| 60,2 \| 35,9
RZ-186AI	36	132	3,335	1.4310	443,6	256,8	124,8	61,6 \| 91,8 \| 58,7 \| 34,3
RZ-186I	36	104	5,064	1.4310	443,6	186,19	82,19	52,2 \| 86,1 \| 47,9 \| 22,6
RZ-195I	29	149	5,213	1.4310	542,5	246,33	97,33	50,6 \| 83,0 \| 46,8 \| 21,9
RZ-177NI	25	122	6,121	1.4310	463,3	192,9	70,9	49,1 \| 84,8 \| 43,9 \| 18,6

Počet podobných kovových pružin: 29

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-167I

Země původu: DE, German; Prodlužovací pružina RZ-167I
