Prodlužovací pružina RZ-162U-01I Nerezová ocel Ø 3 x 40 x 140 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-162U-01I

Množství	Jedn. cena [EUR]
1	7,8500 EUR
2	4,9500 EUR
3	4,0000 EUR
7	3,4100 EUR
17	3,4100 EUR
37	3,4100 EUR
75	3,4100 EUR
125	3,4100 EUR
175	3,4100 EUR
250	3,4100 EUR
350	3,4100 EUR
450	3,4100 EUR

Prodlužovací pružina Nakoupit

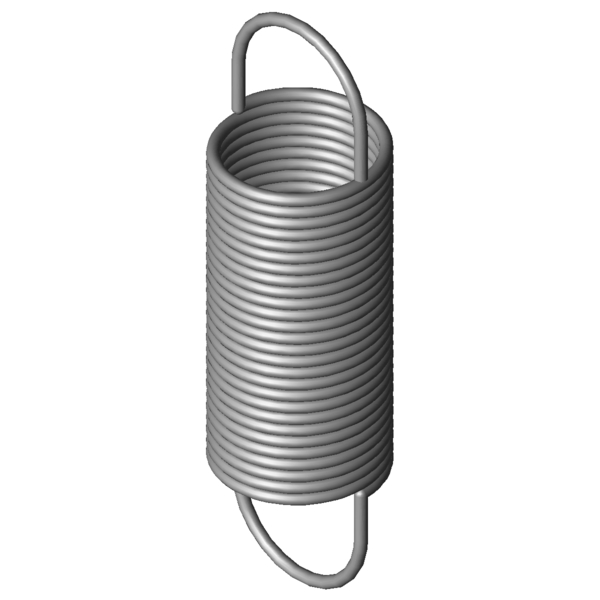

Obrázek produktu Prodlužovací pružina RZ-162U-01I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-162U-01I

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	40	mm	Vnější průměr vinutí
Dh	45,1	mm	Nejmenší průměr dutinky
L0	140	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	85,5	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	469,72	mm	Největší délka při statickém zatížení
sn	329,72	mm	Největší dráha pružiny při statickém zatížení
Fn	176,9	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	27,25	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,509	N/mm	Tuhost pružiny
F0	9,2	N	Vnitřní předpínací síla
Fntol	11,23	N	(+/-) Tolerance při statické maximální síle
L0tol	2,4	mm	(+/-) Tolerance nenapnuté délky
Detol	0,6	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	39	Stupně	Tolerance polohy oka
Gew	190,0327	g	Hmotnost výrobku
PG	###ZS	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-162U-01I Nerezová ocel Ø 3 x 40 x 140 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-162U-01I Nerezová ocel Ø 3 x 40 x 140 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-162U-01I Nerezová ocel Ø 3 x 40 x 140 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-162U-01I Nerezová ocel Ø 3 x 40 x 140 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-162U-01I

Formulář dotazu Prodlužovací pružina RZ-162U-01I Nerezová ocel Ø 3 x 40 x 140 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-162U-01I

Podobné tažné pružiny pro Prodlužovací pružina RZ-162U-01I Nerezová ocel Ø 3 x 40 x 140 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-162U-01I	1.4310	3	40	140	176,9	469,72	329,72	0,509	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162U-01I	EN 10270-1	3	40	140	214,2	482,2	342,2	0,592	91,7 \| 100,0 \| 89,5 \| 85,7

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-133AI	27	146	0,167	1.4310	84,86	619,89	473,89	56,3 \| 76,7 \| 58,8 \| 33,4
RZ-147E-23I	30	133	0,242	1.4310	104,3	550,3	417,3	65,6 \| 81,1 \| 69,0 \| 46,6
RZ-150I	34,5	149	0,264	1.4310	123,5	586,95	437,95	71,0 \| 87,8 \| 72,6 \| 52,6
RZ-162E-13I	38	167	0,312	1.4310	158	651,3	484,3	76,7 \| 90,7 \| 78,7 \| 60,8
RZ-162U-03I	40	179	0,345	1.4310	176,9	664,58	485,58	81,5 \| 92,7 \| 84,0 \| 67,9
RZ-162U-02I	40	158	0,418	1.4310	176,9	559,65	401,65	89,8 \| 96,2 \| 91,0 \| 82,1
RZ-149I	34,5	112	0,426	1.4310	123,5	383,64	271,64	81,3 \| 83,2 \| 76,1 \| 84,7
RZ-162E-12I	38	126	0,503	1.4310	158	426,4	300,4	93,7 \| 92,8 \| 90,2 \| 98,0
RZ-162U-01I	40	140	0,509	1.4310	176,9	469,72	329,72	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-153I	27,5	138	0,554	1.4310	153,7	395,83	257,83	85,4 \| 83,6 \| 82,5 \| 90,0
RZ-164I	43,2	142	0,585	1.4310	197,7	463,73	321,73	91,9 \| 95,0 \| 93,5 \| 87,3
RZ-162JI	30	154	0,677	1.4310	193,3	419	265	82,0 \| 86,4 \| 85,9 \| 73,6
RZ-168I	35,2	177	0,709	1.4310	240,9	495,78	318,78	81,0 \| 86,9 \| 85,1 \| 71,0
RZ-162E-11I	38	100,5	0,796	1.4310	158	290,5	190	74,9 \| 86,7 \| 73,5 \| 64,5
RZ-162U-21I	32	146	0,867	1.4310	219,4	380,03	234,03	75,0 \| 92,0 \| 75,8 \| 57,2
RZ-162U-10I	40	101	0,965	1.4310	176,9	274,8	173,8	73,3 \| 90,7 \| 76,4 \| 52,7
RZ-162U-20I	32	128	1,057	1.4310	219,4	320,11	192,11	69,0 \| 90,5 \| 69,4 \| 47,0
RZ-167I	35,2	129	1,143	1.4310	240,9	326,73	197,73	67,3 \| 91,3 \| 66,7 \| 44,0
RZ-177HI	40	146	1,244	1.4310	298	373,09	227,09	66,0 \| 93,1 \| 64,1 \| 40,9
RZ-163I	43,2	100	1,247	1.4310	197,7	251,02	151,02	64,8 \| 85,9 \| 67,6 \| 41,0
RZ-179I	44	173	1,273	1.4310	366,5	445,61	272,61	62,6 \| 82,3 \| 65,5 \| 39,9
RZ-178AI	44	145	1,707	1.4310	366,5	348,2	203,2	57,4 \| 87,5 \| 54,9 \| 29,7
RZ-177GI	40	114	1,966	1.4310	298	257,67	143,67	55,2 \| 88,3 \| 51,5 \| 25,9
RZ-177K-01I	32	154	2,104	1.4310	368,5	315,8	161,8	52,3 \| 84,7 \| 48,5 \| 23,6

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-162U-01I

Země původu: DE, German; Prodlužovací pružina RZ-162U-01I
