Prodlužovací pružina RZ-163I Nerezová ocel Ø 3,2 x 43,2 x 100 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-163I

Množství	Jedn. cena [EUR]
1	7,3900 EUR
2	4,6600 EUR
3	3,7300 EUR
7	3,1800 EUR
17	3,1800 EUR
37	3,1800 EUR
75	3,1800 EUR
125	3,1800 EUR
175	3,1800 EUR
250	3,1800 EUR
350	3,1800 EUR
450	3,1800 EUR

Prodlužovací pružina Nakoupit

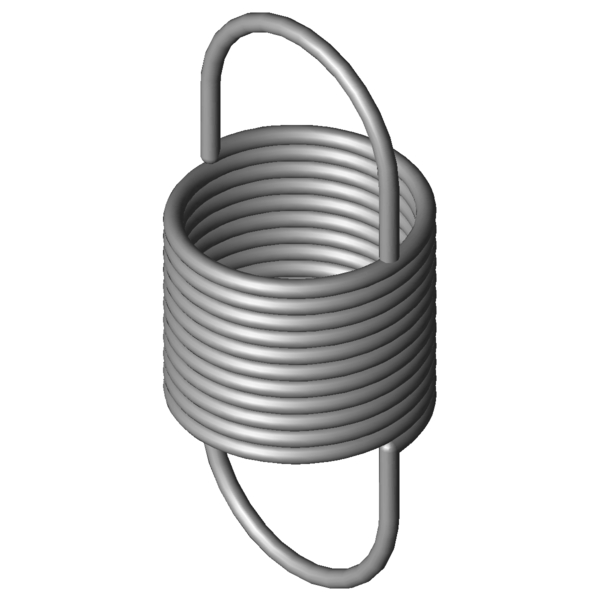

Obrázek produktu Prodlužovací pružina RZ-163I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-163I

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	3,2	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	43,2	mm	Vnější průměr vinutí
Dh	48,6	mm	Nejmenší průměr dutinky
L0	100	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	40	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	251,02	mm	Největší délka při statickém zatížení
sn	151,02	mm	Největší dráha pružiny při statickém zatížení
Fn	197,7	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	30	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	1,247	N/mm	Tuhost pružiny
F0	9,511	N	Vnitřní předpínací síla
Fntol	15,42	N	(+/-) Tolerance při statické maximální síle
L0tol	1,8	mm	(+/-) Tolerance nenapnuté délky
Detol	0,6	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	25	Stupně	Tolerance polohy oka
Gew	105,8849	g	Hmotnost výrobku
PG	###ZP	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-163I Nerezová ocel Ø 3,2 x 43,2 x 100 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-163I Nerezová ocel Ø 3,2 x 43,2 x 100 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-163I Nerezová ocel Ø 3,2 x 43,2 x 100 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-163I Nerezová ocel Ø 3,2 x 43,2 x 100 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-163I

Formulář dotazu Prodlužovací pružina RZ-163I Nerezová ocel Ø 3,2 x 43,2 x 100 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-163I

Podobné tažné pružiny pro Prodlužovací pružina RZ-163I Nerezová ocel Ø 3,2 x 43,2 x 100 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-163I	1.4310	3,2	43,2	100	197,7	251,02	151,02	1,247	100,0 \| 100,0 \| 100,0 \| 100,0
Z-163I	EN 10270-1	3,2	43,2	100	238,4	256,13	156,13	1,451	91,9 \| 100,0 \| 89,8 \| 85,7

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-130E-13I	24	107,5	0,213	1.4310	73,5	435,9	328,4	42,3 \| 68,3 \| 41,6 \| 17,1
RZ-147E-22I	30	102	0,389	1.4310	104,3	360,9	258,9	55,0 \| 78,7 \| 55,5 \| 30,8
RZ-149I	34,5	112	0,426	1.4310	123,5	383,64	271,64	58,7 \| 82,4 \| 59,0 \| 34,7
RZ-162E-12I	38	126	0,503	1.4310	158	426,4	300,4	63,4 \| 84,9 \| 65,1 \| 40,2
RZ-162U-01I	40	140	0,509	1.4310	176,9	469,72	329,72	64,8 \| 85,9 \| 67,6 \| 41,0
RZ-164I	43,2	142	0,585	1.4310	197,7	463,73	321,73	70,2 \| 90,1 \| 73,5 \| 46,9
RZ-147E-21I	30	82,3	0,616	1.4310	104,3	246,1	163,8	64,9 \| 73,5 \| 72,5 \| 48,6
RZ-162E-11I	38	100,5	0,796	1.4310	158	290,5	190	78,3 \| 91,7 \| 79,7 \| 63,5
RZ-152I	27,5	101	0,893	1.4310	153,7	260,92	159,92	79,9 \| 80,3 \| 86,1 \| 73,4
RZ-148I	34,5	79,7	0,907	1.4310	123,5	207,2	127,5	75,6 \| 79,2 \| 73,4 \| 74,0
RZ-162U-10I	40	101	0,965	1.4310	176,9	274,8	173,8	87,0 \| 95,1 \| 88,2 \| 77,8
RZ-162HI	30	112	1,091	1.4310	193,3	276,44	164,44	88,9 \| 82,1 \| 94,8 \| 89,8
RZ-167I	35,2	129	1,143	1.4310	240,9	326,73	197,73	86,2 \| 86,3 \| 79,2 \| 93,1
RZ-163I	43,2	100	1,247	1.4310	197,7	251,02	151,02	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162E-10I	38	83,5	1,298	1.4310	158	200	116,5	87,1 \| 86,3 \| 78,5 \| 96,5
RZ-162U-19I	32	108	1,418	1.4310	219,4	251,2	143,2	88,2 \| 86,8 \| 92,5 \| 85,4
RZ-178AI	44	145	1,707	1.4310	366,5	348,2	203,2	73,0 \| 82,4 \| 64,1 \| 72,6
RZ-162GI	30	86,6	1,724	1.4310	193,3	190,63	104,03	78,3 \| 81,2 \| 83,3 \| 70,5
RZ-177GI	40	114	1,966	1.4310	298	257,67	143,67	77,9 \| 89,7 \| 80,7 \| 63,1
RZ-162K-21I	25	104	2,006	1.4310	229,9	209,96	105,96	73,0 \| 80,5 \| 78,1 \| 60,3
RZ-166AI	35,2	90,8	2,24	1.4310	240,9	191,68	100,88	73,3 \| 90,8 \| 74,4 \| 54,8
RZ-162U-18I	32	83,5	2,325	1.4310	219,4	170,8	87,3	69,9 \| 83,8 \| 74,0 \| 52,1
RZ-166I	35,2	87,6	2,435	1.4310	240,9	180,41	92,81	70,6 \| 89,7 \| 71,8 \| 50,4
RZ-178I	44	117	2,593	1.4310	366,5	250,83	133,83	69,0 \| 87,9 \| 71,3 \| 47,8
RZ-177K-11I	32	118	3,13	1.4310	368,5	226,7	108,7	61,3 \| 82,6 \| 62,8 \| 38,6
RZ-177FI	40	92,1	3,208	1.4310	298	180,16	88,06	64,1 \| 91,2 \| 62,3 \| 38,7
RZ-186AI	36	132	3,335	1.4310	443,6	256,8	124,8	60,0 \| 79,7 \| 63,6 \| 36,8
RZ-162U-29I	24	94	3,733	1.4310	287,9	165,2	71,2	57,1 \| 81,1 \| 57,9 \| 32,4
RZ-186I	36	104	5,064	1.4310	443,6	186,19	82,19	53,4 \| 86,5 \| 49,5 \| 24,3

Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-163I

Země původu: DE, German; Prodlužovací pružina RZ-163I
