Prodlužovací pružina RZ-152I Nerezová ocel Ø 2,5 x 27,5 x 101 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-152I

Množství	Jedn. cena [EUR]
1	7,1700 EUR
2	4,5200 EUR
3	3,5600 EUR
7	3,0400 EUR
17	1,6000 EUR
37	1,2900 EUR
75	1,1600 EUR
125	1,1600 EUR
175	1,1600 EUR
250	1,1600 EUR
350	1,1600 EUR
450	1,1600 EUR

Prodlužovací pružina Nakoupit

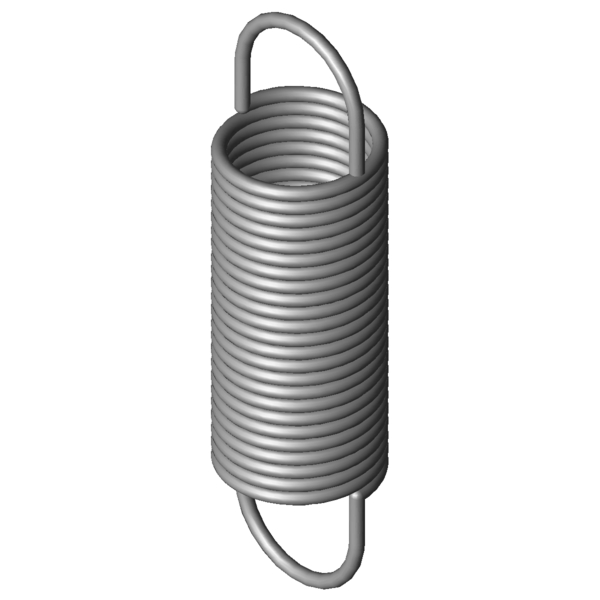

Obrázek produktu Prodlužovací pružina RZ-152I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-152I

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	2,5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	27,5	mm	Vnější průměr vinutí
Dh	31,7	mm	Nejmenší průměr dutinky
L0	101	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	63,75	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	260,92	mm	Největší délka při statickém zatížení
sn	159,92	mm	Největší dráha pružiny při statickém zatížení
Fn	153,7	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	18,62	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,893	N/mm	Tuhost pružiny
F0	11	N	Vnitřní předpínací síla
Fntol	9,56	N	(+/-) Tolerance při statické maximální síle
L0tol	2,4	mm	(+/-) Tolerance nenapnuté délky
Detol	0,45	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	32	Stupně	Tolerance polohy oka
Gew	80,0217	g	Hmotnost výrobku
PG	#ZO	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-152I Nerezová ocel Ø 2,5 x 27,5 x 101 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-152I Nerezová ocel Ø 2,5 x 27,5 x 101 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-152I Nerezová ocel Ø 2,5 x 27,5 x 101 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-152I Nerezová ocel Ø 2,5 x 27,5 x 101 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-152I

Formulář dotazu Prodlužovací pružina RZ-152I Nerezová ocel Ø 2,5 x 27,5 x 101 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-152I

Podobné tažné pružiny pro Prodlužovací pružina RZ-152I Nerezová ocel Ø 2,5 x 27,5 x 101 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-152I	1.4310	2,5	27,5	101	153,7	260,92	159,92	0,893	100,0 \| 100,0 \| 100,0 \| 100,0
Z-152I	EN 10270-1	2,5	27,5	101	184,9	265,71	164,71	1,04	91,9 \| 100,0 \| 90,1 \| 85,6

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-115V-14I	20	99	0,15	1.4310	51,22	418,1	319,1	45,1 \| 76,9 \| 41,7 \| 16,7
RZ-118I	21,6	95	0,181	1.4310	56,93	391,03	296,03	48,1 \| 78,9 \| 45,5 \| 20,0
RZ-130E-13I	24	107,5	0,213	1.4310	73,5	435,9	328,4	52,0 \| 84,4 \| 48,3 \| 23,3
RZ-133I	27	118	0,227	1.4310	84,86	467,88	349,88	54,5 \| 87,9 \| 50,5 \| 25,2
RZ-130JI	20	100	0,386	1.4310	84,95	305,95	205,95	63,5 \| 81,2 \| 66,5 \| 42,9
RZ-147E-22I	30	102	0,389	1.4310	104,3	360,9	258,9	66,5 \| 92,9 \| 64,8 \| 41,9
RZ-136I	22	110	0,443	1.4310	103,4	327,37	217,37	68,0 \| 83,9 \| 70,4 \| 49,5
RZ-132I	27	78,8	0,459	1.4310	84,86	251,53	172,73	70,1 \| 85,4 \| 73,9 \| 51,1
RZ-147E-21I	30	82,3	0,616	1.4310	104,3	246,1	163,8	78,7 \| 87,1 \| 82,7 \| 66,3
RZ-147HI	24	88,6	0,808	1.4310	123,7	232,13	143,53	87,5 \| 87,7 \| 85,1 \| 89,7
RZ-152I	27,5	101	0,893	1.4310	153,7	260,92	159,92	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162HI	30	112	1,091	1.4310	193,3	276,44	164,44	86,8 \| 90,4 \| 88,4 \| 81,8
RZ-162U-19I	32	108	1,418	1.4310	219,4	251,2	143,2	76,7 \| 87,6 \| 79,8 \| 62,7
RZ-162GI	30	86,6	1,724	1.4310	193,3	190,63	104,03	71,0 \| 88,9 \| 72,3 \| 51,7
RZ-155I	22,5	93	1,744	1.4310	186,1	191,71	98,71	71,5 \| 91,3 \| 72,2 \| 51,0
RZ-151AI	27,5	71	1,75	1.4310	153,7	152,59	81,59	72,2 \| 90,1 \| 75,5 \| 51,0
RZ-151I	27,5	68,5	1,902	1.4310	153,7	143,56	75,06	69,9 \| 89,3 \| 73,5 \| 46,9
RZ-162K-21I	25	104	2,006	1.4310	229,9	209,96	105,96	67,8 \| 92,4 \| 66,6 \| 44,3
RZ-170I	28,2	118	2,397	1.4310	297,5	234,29	116,29	62,3 \| 87,1 \| 62,2 \| 37,6
RZ-162U-30I	24	115	2,783	1.4310	287,9	210,56	95,56	58,2 \| 86,1 \| 56,6 \| 31,9
RZ-162U-29I	24	94	3,733	1.4310	287,9	165,2	71,2	53,5 \| 87,9 \| 49,0 \| 23,8
RZ-173I	23,2	110	4,681	1.4310	356,7	181	71	49,2 \| 84,8 \| 43,7 \| 19,1
RZ-169I	28,2	76,4	5,106	1.4310	297,5	130,99	54,59	48,1 \| 83,8 \| 42,9 \| 17,6
RZ-177K-10I	32	89	5,133	1.4310	368,5	155,3	66,3	46,7 \| 81,2 \| 41,6 \| 17,3
RZ-177NI	25	122	6,121	1.4310	463,3	192,9	70,9	44,8 \| 81,0 \| 38,8 \| 14,7
RZ-194AI	29	121	6,993	1.4310	542,5	193,5	72,5	43,3 \| 80,3 \| 36,8 \| 12,8

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-152I

Země původu: DE, German; Prodlužovací pružina RZ-152I
