Prodlužovací pružina RZ-155I Nerezová ocel Ø 2,5 x 22,5 x 93 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-155I

Množství	Jedn. cena [EUR]
1	7,0400 EUR
2	4,4400 EUR
3	3,4600 EUR
7	2,9500 EUR
17	1,5300 EUR
37	1,2300 EUR
75	1,0500 EUR
125	0,9748 EUR
175	0,9607 EUR
250	0,9427 EUR
350	0,8977 EUR
450	0,8721 EUR

Prodlužovací pružina Nakoupit

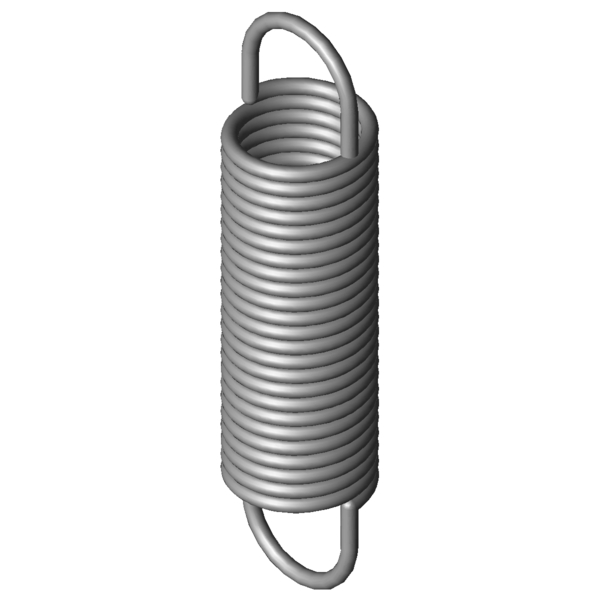

Obrázek produktu Prodlužovací pružina RZ-155I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-155I

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	2,5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	22,5	mm	Vnější průměr vinutí
Dh	26,6	mm	Nejmenší průměr dutinky
L0	93	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	63,75	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	191,71	mm	Největší délka při statickém zatížení
sn	98,71	mm	Největší dráha pružiny při statickém zatížení
Fn	186,1	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	14,62	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	1,744	N/mm	Tuhost pružiny
F0	14	N	Vnitřní předpínací síla
Fntol	12,06	N	(+/-) Tolerance při statické maximální síle
L0tol	1,5	mm	(+/-) Tolerance nenapnuté délky
Detol	0,35	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	29	Stupně	Tolerance polohy oka
Gew	64,0173	g	Hmotnost výrobku
PG	ZN	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-155I Nerezová ocel Ø 2,5 x 22,5 x 93 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-155I Nerezová ocel Ø 2,5 x 22,5 x 93 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-155I Nerezová ocel Ø 2,5 x 22,5 x 93 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-155I Nerezová ocel Ø 2,5 x 22,5 x 93 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-155I

Formulář dotazu Prodlužovací pružina RZ-155I Nerezová ocel Ø 2,5 x 22,5 x 93 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-155I

Podobné tažné pružiny pro Prodlužovací pružina RZ-155I Nerezová ocel Ø 2,5 x 22,5 x 93 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-155I	1.4310	2,5	22,5	93	186,1	191,71	98,71	1,744	100,0 \| 100,0 \| 100,0 \| 100,0
Z-155I	EN 10270-1	2,5	22,5	93	223,8	194,52	101,52	2,03	91,9 \| 100,0 \| 90,2 \| 85,5

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-115V-12I	20	79	0,209	1.4310	51,22	308,91	229,91	41,7 \| 77,9 \| 35,2 \| 11,8
RZ-130E-13I	24	107,5	0,213	1.4310	73,5	435,9	328,4	43,6 \| 84,1 \| 34,8 \| 11,9
RZ-117AI	21,6	85	0,214	1.4310	56,93	336,07	251,07	43,6 \| 83,8 \| 35,0 \| 12,0
RZ-117I	21,6	71	0,293	1.4310	56,93	254,62	183,62	45,8 \| 78,8 \| 42,2 \| 16,4
RZ-130E-12I	24	80,3	0,343	1.4310	73,5	284	203,7	49,0 \| 84,0 \| 44,0 \| 19,1
RZ-121I	17,6	88,6	0,354	1.4310	69,37	270,24	181,64	91,2 \| 96,3 \| 92,5 \| 84,9
RZ-130JI	20	100	0,386	1.4310	84,95	305,95	205,95	86,6 \| 92,2 \| 89,0 \| 78,7
RZ-136I	22	110	0,443	1.4310	103,4	327,37	217,37	54,4 \| 87,4 \| 50,5 \| 25,2
RZ-147HI	24	88,6	0,808	1.4310	123,7	232,13	143,53	68,6 \| 92,3 \| 67,6 \| 45,7
RZ-135AI	22	72,8	0,852	1.4310	103,4	185,61	112,81	68,5 \| 85,4 \| 71,5 \| 48,6
RZ-137AI	18,6	95	0,887	1.4310	121,3	222,1	127,1	60,7 \| 89,9 \| 58,3 \| 34,0
RZ-135I	22	70,8	0,897	1.4310	103,4	178,11	107,31	69,8 \| 84,6 \| 73,8 \| 51,1
RZ-140AI	18	87,4	1,085	1.4310	125,1	194,05	106,65	56,3 \| 88,5 \| 52,7 \| 27,7
RZ-147K-01I	20	90,9	1,275	1.4310	147,2	197,16	106,26	51,9 \| 83,9 \| 48,4 \| 23,4
RZ-155I	22,5	93	1,744	1.4310	186,1	191,71	98,71	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162K-21I	25	104	2,006	1.4310	229,9	209,96	105,96	87,8 \| 89,6 \| 87,1 \| 86,9
RZ-156HI	20	91	2,501	1.4310	207,8	167,71	76,71	82,9 \| 95,6 \| 83,6 \| 69,6
RZ-156GI	20	86	2,714	1.4310	207,8	156,7	70,7	79,5 \| 93,8 \| 80,6 \| 64,1
RZ-158I	18,5	86,6	3,406	1.4310	223,4	146,91	60,31	71,6 \| 91,8 \| 72,2 \| 50,9
RZ-162U-29I	24	94	3,733	1.4310	287,9	165,2	71,2	69,0 \| 92,0 \| 68,4 \| 46,6
RZ-162NI	20	95,8	4,314	1.4310	282,9	156,29	60,49	65,2 \| 91,8 \| 63,5 \| 40,3
RZ-173I	23,2	110	4,681	1.4310	356,7	181	71	62,0 \| 86,6 \| 62,1 \| 37,5
RZ-176I	19,2	103	9,143	1.4310	422,9	145,28	42,28	49,0 \| 84,6 \| 43,4 \| 18,8
RZ-177MI	25	89,7	9,675	1.4310	463,3	134,56	44,86	48,8 \| 85,3 \| 42,8 \| 18,3
RZ-162U-39I	18	86	10,244	1.4310	373,9	119,07	33,07	47,9 \| 85,3 \| 41,6 \| 16,7
RZ-202I	24	85,6	20,741	1.4310	643,3	113,97	28,37	40,0 \| 82,8 \| 28,8 \| 8,3

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-155I

Země původu: DE, German; Prodlužovací pružina RZ-155I
