Prodlužovací pružina RZ-136I Nerezová ocel Ø 2 x 22 x 110 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-136I

Množství	Jedn. cena [EUR]
1	7,0400 EUR
2	4,4400 EUR
3	3,4600 EUR
7	2,9500 EUR
17	1,5300 EUR
37	1,2300 EUR
75	1,0500 EUR
125	0,9748 EUR
175	0,9607 EUR
250	0,9427 EUR
350	0,8977 EUR
450	0,8721 EUR

Prodlužovací pružina Nakoupit

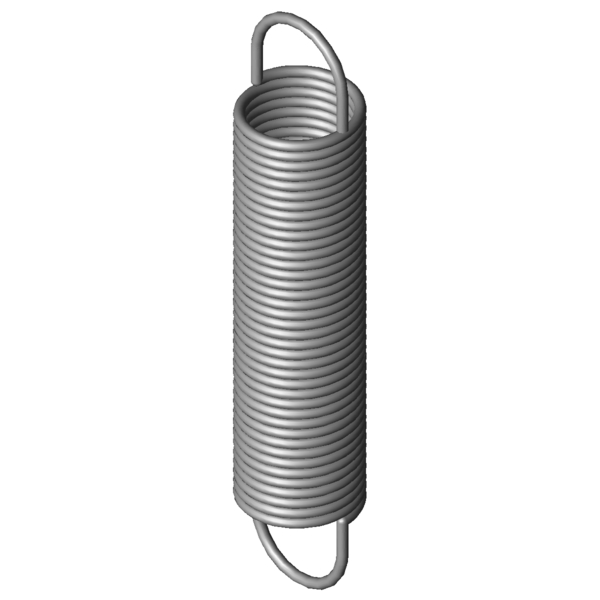

Obrázek produktu Prodlužovací pružina RZ-136I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-136I

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	2	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	22	mm	Vnější průměr vinutí
Dh	25,5	mm	Nejmenší průměr dutinky
L0	110	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	81	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	327,37	mm	Největší délka při statickém zatížení
sn	217,37	mm	Největší dráha pružiny při statickém zatížení
Fn	103,4	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	14,5	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,443	N/mm	Tuhost pružiny
F0	7,101	N	Vnitřní předpínací síla
Fntol	6	N	(+/-) Tolerance při statické maximální síle
L0tol	2,4	mm	(+/-) Tolerance nenapnuté délky
Detol	0,45	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	41	Stupně	Tolerance polohy oka
Gew	64,3832	g	Hmotnost výrobku
PG	ZN	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-136I Nerezová ocel Ø 2 x 22 x 110 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-136I Nerezová ocel Ø 2 x 22 x 110 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-136I Nerezová ocel Ø 2 x 22 x 110 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-136I Nerezová ocel Ø 2 x 22 x 110 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-136I

Formulář dotazu Prodlužovací pružina RZ-136I Nerezová ocel Ø 2 x 22 x 110 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-136I

Podobné tažné pružiny pro Prodlužovací pružina RZ-136I Nerezová ocel Ø 2 x 22 x 110 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-136I	1.4310	2	22	110	103,4	327,37	217,37	0,443	100,0 \| 100,0 \| 100,0 \| 100,0
Z-136I	EN 10270-1	2	22	110	123,3	331,89	221,89	0,516	92,2 \| 100,0 \| 90,9 \| 85,6

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-115F-14I	20	114,5	0,088	1.4310	44,2	595,2	480,7	49,7 \| 85,7 \| 44,0 \| 19,3
RZ-115V-16I	20	121	0,114	1.4310	51,22	543,08	422,08	53,9 \| 85,6 \| 50,5 \| 25,5
RZ-115V-15I	20	109	0,131	1.4310	51,22	476,18	367,18	57,3 \| 88,3 \| 54,4 \| 29,3
RZ-118AI	21,6	117	0,134	1.4310	56,93	517,96	400,96	58,4 \| 90,7 \| 54,6 \| 29,8
RZ-115V-14I	20	99	0,15	1.4310	51,22	418,1	319,1	59,3 \| 85,3 \| 58,8 \| 33,7
RZ-118I	21,6	95	0,181	1.4310	56,93	391,03	296,03	64,3 \| 88,2 \| 64,2 \| 40,4
RZ-130E-13I	24	107,5	0,213	1.4310	73,5	435,9	328,4	69,6 \| 93,1 \| 68,6 \| 47,1
RZ-117AI	21,6	85	0,214	1.4310	56,93	336,07	251,07	67,9 \| 85,2 \| 70,8 \| 47,7
RZ-121BI	17,6	111	0,262	1.4310	69,37	357,01	246,01	74,5 \| 86,4 \| 77,7 \| 59,3
RZ-136BI	22	138	0,327	1.4310	103,4	432,41	294,41	84,7 \| 93,2 \| 86,9 \| 73,8
RZ-136AI	22	124	0,376	1.4310	103,4	379,89	255,89	91,2 \| 96,2 \| 92,5 \| 84,9
RZ-130JI	20	100	0,386	1.4310	84,95	305,95	205,95	88,6 \| 90,6 \| 88,5 \| 86,7
RZ-136I	22	110	0,443	1.4310	103,4	327,37	217,37	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-147JI	24	122	0,501	1.4310	123,7	353,4	231,4	89,6 \| 90,9 \| 88,8 \| 89,0
RZ-141AI	18	118	0,735	1.4310	125,1	275,43	157,43	76,4 \| 91,7 \| 77,5 \| 59,9
RZ-141I	18	104	0,865	1.4310	125,1	237,73	133,73	71,7 \| 92,1 \| 72,1 \| 50,9
RZ-147K-02I	20	112	0,938	1.4310	147,2	256,5	144,5	69,5 \| 93,3 \| 68,4 \| 46,7
RZ-156I	22,5	130	1,082	1.4310	186,1	289,15	159,15	64,2 \| 87,5 \| 64,4 \| 40,7
RZ-156JI	20	123,5	1,657	1.4310	207,8	239,32	115,82	54,9 \| 86,7 \| 51,5 \| 26,5
RZ-155I	22,5	93	1,744	1.4310	186,1	191,71	98,71	54,4 \| 87,4 \| 50,5 \| 25,2
RZ-162K-21I	25	104	2,006	1.4310	229,9	209,96	105,96	51,1 \| 84,7 \| 46,9 \| 21,9
RZ-162U-30I	24	115	2,783	1.4310	287,9	210,56	95,56	46,8 \| 84,7 \| 39,9 \| 15,8
RZ-162N-01I	20	112	3,465	1.4310	282,9	187,31	75,31	45,0 \| 86,9 \| 35,6 \| 12,7
RZ-162U-29I	24	94	3,733	1.4310	287,9	165,2	71,2	42,5 \| 81,3 \| 34,3 \| 11,8
RZ-162NI	20	95,8	4,314	1.4310	282,9	156,29	60,49	41,8 \| 83,1 \| 32,2 \| 10,2
RZ-173I	23,2	110	4,681	1.4310	356,7	181	71	42,0 \| 85,8 \| 30,8 \| 9,5
RZ-177NI	25	122	6,121	1.4310	463,3	192,9	70,9	37,6 \| 77,9 \| 27,5 \| 7,3
RZ-162U-40I	18	105,5	7,636	1.4310	373,9	149,88	44,38	37,0 \| 81,5 \| 24,0 \| 5,6

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-136I
