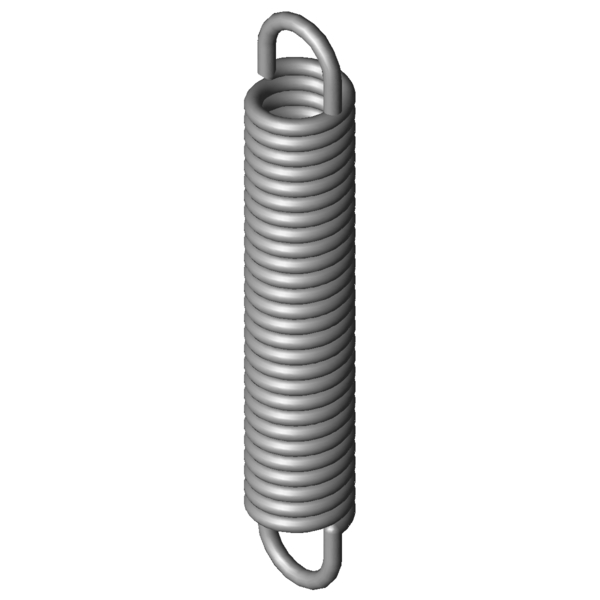

Domov » Výrobek » Tažné pružiny » rz-162u-40i Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Prodlužovací pružina RZ-162U-40I Nerezová ocel Ø 3 x 18 x 105,5 mm / 180° Cenová stupnice - Prodlužovací pružina RZ-162U-40I Množství Jedn. cena [EUR] 1 7,5200 EUR 2 4,7400 EUR 3 3,7800 EUR 7 3,2200 EUR 17 3,2200 EUR 37 3,2200 EUR 75 3,2200 EUR 125 3,2200 EUR 175 3,2200 EUR 250 3,2200 EUR 350 3,2200 EUR 450 3,2200 EUR Prodlužovací pružina Nakoupit Obrázek produktu Prodlužovací pružina RZ-162U-40I Množství:Množství: Přidat do nákupního košíku Technické údaje - Prodlužovací pružina RZ-162U-40I Značka Hodnota Jednotka Popis Materiálu 1.4310 - Druh materiálu Oefo 1/1 deutsche - Tvar oka F1 N Síla předepjaté pružiny L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok) s1 mm Dráha předepjaté pružiny F2 N Síla zatížené pružiny L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok) s2 mm Dráha zatížené pružiny Poloha oka 180 ° Poloha oka (úhel zkroucení mezi oběma oky) d 3 mm Prumer drátu D mm Střední průměr vinutí De 18 mm Vnější průměr vinutí Dh 23,4 mm Nejmenší průměr dutinky L0 105,5 mm Délka nezatížené pružiny (mezi vnitřními hranami ok) Lk 85,5 mm Délka nezatíženého tělesa pružiny s předepnutím Ln mm Největší délka při statickém zatížení sn 44,38 mm Největší dráha pružiny při statickém zatížení Fn 373,9 N Maximální síla při statickém zatížení n Stück Anzahl der federnden Windungen nt Kus Počet vinutí Lh 10 mm Vzdálenost vnitřní hrany oka od tělesa pružiny R 7,636 N/mm Tuhost pružiny F0 35 N Vnitřní předpínací síla Fntol 35,32 N (+/-) Tolerance při statické maximální síle L0tol 2 mm (+/-) Tolerance nenapnuté délky Detol 0,3 mm (+/-) Tolerance vnějšího průměru vinutí Oesttol 28 Stupně Tolerance polohy oka Gew 77,0403 g Hmotnost výrobku PG ###ZQ - Cenová skupina pro tento výrobek Technický výkres Prodlužovací pružina Datový list Prodlužovací pružina RZ-162U-40I Nerezová ocel Ø 3 x 18 x 105,5 mm / 180° Datový list stáhnout soubor pdf Charakteristika kovové pružiny Prodlužovací pružina RZ-162U-40I Nerezová ocel Ø 3 x 18 x 105,5 mm / 180° Charakteristika kovové pružiny stáhnout soubor pdf CAD data Prodlužovací pružina RZ-162U-40I Nerezová ocel Ø 3 x 18 x 105,5 mm / 180° CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Prodlužovací pružina RZ-162U-40I Nerezová ocel Ø 3 x 18 x 105,5 mm / 180° síla-dráha-výpočet Prodlužovací pružina RZ-162U-40I Formulář dotazu Prodlužovací pružina RZ-162U-40I Nerezová ocel Ø 3 x 18 x 105,5 mm / 180° Formulář dotazu Prodlužovací pružina RZ-162U-40I Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-162U-40I Země původu: DE, German; Prodlužovací pružina RZ-162U-40I Obrázek produktu - Tažné pružiny RZ-162U-40I QR-Code: Prodlužovací pružina RZ-162U-40I
