Prodlužovací pružina RZ-147OI Nerezová ocel Ø 2,2 x 15 x 107 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-147OI

Množství Jedn. cena [EUR]
1 6,8600 EUR
2 4,3200 EUR
3 3,3700 EUR
7 2,8700 EUR
17 1,4400 EUR
37 1,1200 EUR
75 0,9700 EUR
125 0,9700 EUR
175 0,9700 EUR
250 0,9700 EUR
350 0,9700 EUR
450 0,9700 EUR

Prodlužovací pružina Nakoupit

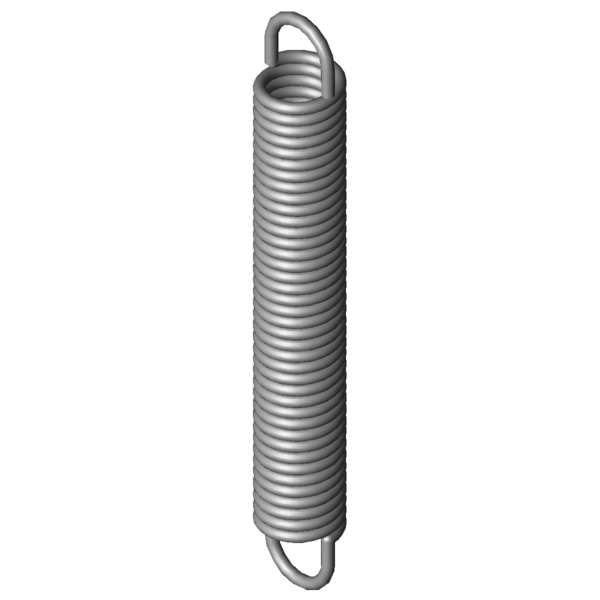

Obrázek produktu Prodlužovací pružina RZ-147OI
Obrázek produktu Prodlužovací pružina RZ-147OI
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-147OI

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 180 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 2,2 mm Prumer drátu
D mm Střední průměr vinutí
De 15 mm Vnější průměr vinutí
Dh 18,6 mm Nejmenší průměr dutinky
L0 107 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 89,1 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 177,97 mm Největší délka při statickém zatížení
sn 70,97 mm Největší dráha pružiny při statickém zatížení
Fn 192,2 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 8,95 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 2,474 N/mm Tuhost pružiny
F0 16,6 N Vnitřní předpínací síla
Fntol 14,66 N (+/-) Tolerance při statické maximální síle
L0tol 2 mm (+/-) Tolerance nenapnuté délky
Detol 0,3 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 34 Stupně Tolerance polohy oka
Gew 49,8583 g Hmotnost výrobku
PG #ZM - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-147OI Nerezová ocel Ø 2,2 x 15 x 107 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-147OI Nerezová ocel Ø 2,2 x 15 x 107 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-147OI Nerezová ocel Ø 2,2 x 15 x 107 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-147OI Nerezová ocel Ø 2,2 x 15 x 107 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-147OI

Formulář dotazu Prodlužovací pružina RZ-147OI Nerezová ocel Ø 2,2 x 15 x 107 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-147OI

Podobné tažné pružiny pro Prodlužovací pružina RZ-147OI Nerezová ocel Ø 2,2 x 15 x 107 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-147OI 1.4310 2,2 15 107 192,2 177,97 70,97 2,474 100,0 | 100,0 | 100,0 | 100,0
Z-147OI EN 10270-1 2,2 15 107 229,9 179,6 72,6 2,881 53,6 | 85,2 | 50,3 | 25,3
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-115V-23I 15 82 0,445 1.4310 67,55 222,37 140,37 47,4 | 81,6 | 42,9 | 17,8
RZ-121KI 15,5 96 0,459 1.4310 78,31 253,89 157,89 49,2 | 86,4 | 42,8 | 18,3
RZ-124CI 14,1 118 0,477 1.4310 85,63 284,18 166,18 49,5 | 85,8 | 43,6 | 19,0
RZ-121JI 15,5 86,5 0,527 1.4310 78,31 224,02 137,52 50,2 | 83,4 | 46,2 | 21,0
RZ-124BI 14,1 105 0,549 1.4310 85,63 249,56 144,56 52,3 | 88,3 | 46,8 | 21,9
RZ-115V-36I 12 108,5 0,622 1.4310 83,35 233,19 124,69 52,4 | 82,3 | 50,1 | 24,7
RZ-124AI 14,1 94,2 0,631 1.4310 85,63 219,85 125,65 53,5 | 84,9 | 50,5 | 25,2
RZ-130K-04I 16 109 0,661 1.4310 105 255,85 146,85 56,4 | 91,2 | 51,5 | 26,4
RZ-124HI 12,7 115 0,693 1.4310 94,45 241,67 126,67 54,5 | 83,5 | 52,6 | 27,5
RZ-141I 18 104 0,865 1.4310 125,1 237,73 133,73 61,4 | 90,5 | 59,1 | 34,5
RZ-141HI 16 121 1,031 1.4310 139,7 245,35 124,35 65,8 | 91,0 | 64,9 | 41,5
RZ-144BI 14,5 126 1,34 1.4310 153 230,32 104,32 72,9 | 90,8 | 73,8 | 54,2
RZ-144AI 14,5 112 1,542 1.4310 153 202,67 90,67 78,5 | 94,4 | 78,9 | 62,3
RZ-144I 14,5 98,8 1,815 1.4310 153 175,82 77,02 84,2 | 93,3 | 85,9 | 73,4
RZ-147OI 15 107 2,474 1.4310 192,2 177,97 70,97 100,0 | 100,0 | 100,0 | 100,0
RZ-147AI 12 108 3,011 1.4310 181,5 163,07 55,07 86,1 | 90,0 | 86,0 | 82,2
RZ-162I 15 118 4,43 1.4310 269,8 173,62 55,62 74,5 | 92,9 | 74,8 | 55,8
RZ-162U-40I 18 105,5 7,636 1.4310 373,9 149,88 44,38 58,1 | 85,1 | 57,0 | 32,1
RZ-177SI 18 111 20,089 1.4310 617,1 138,87 27,87 42,6 | 80,3 | 35,2 | 12,2
Počet podobných kovových pružin: 18

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-147OI

Země původu: DE, German; Prodlužovací pružina RZ-147OI
