Prodlužovací pružina RZ-162U-41I Nerezová ocel Ø 3 x 18 x 123,5 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-162U-41I

Množství Jedn. cena [EUR]
1 7,6800 EUR
2 4,8400 EUR
3 3,9000 EUR
7 3,3200 EUR
17 3,3200 EUR
37 3,3200 EUR
75 3,3200 EUR
125 3,3200 EUR
175 3,3200 EUR
250 3,3200 EUR
350 3,3200 EUR
450 3,3200 EUR

Prodlužovací pružina Nakoupit

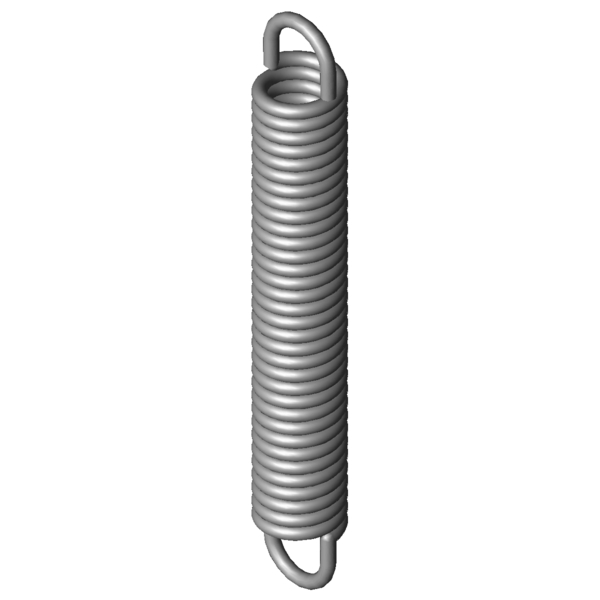

Obrázek produktu Prodlužovací pružina RZ-162U-41I
Obrázek produktu Prodlužovací pružina RZ-162U-41I
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-162U-41I

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 180 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 3 mm Prumer drátu
D mm Střední průměr vinutí
De 18 mm Vnější průměr vinutí
Dh 23,4 mm Nejmenší průměr dutinky
L0 123,5 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 103,5 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 177,57 mm Největší délka při statickém zatížení
sn 54,07 mm Největší dráha pružiny při statickém zatížení
Fn 373,9 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 10 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 6,269 N/mm Tuhost pružiny
F0 35 N Vnitřní předpínací síla
Fntol 34 N (+/-) Tolerance při statické maximální síle
L0tol 2 mm (+/-) Tolerance nenapnuté délky
Detol 0,3 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 31 Stupně Tolerance polohy oka
Gew 92,8434 g Hmotnost výrobku
PG ###ZR - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-162U-41I Nerezová ocel Ø 3 x 18 x 123,5 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-162U-41I Nerezová ocel Ø 3 x 18 x 123,5 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-162U-41I Nerezová ocel Ø 3 x 18 x 123,5 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-162U-41I Nerezová ocel Ø 3 x 18 x 123,5 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-162U-41I

Formulář dotazu Prodlužovací pružina RZ-162U-41I Nerezová ocel Ø 3 x 18 x 123,5 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-162U-41I

Podobné tažné pružiny pro Prodlužovací pružina RZ-162U-41I Nerezová ocel Ø 3 x 18 x 123,5 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-162U-41I 1.4310 3 18 123,5 373,9 177,57 54,07 6,269 100,0 | 100,0 | 100,0 | 100,0
Z-162U-41I EN 10270-1 3 18 123,5 452,6 179,52 56,02 7,299 91,7 | 100,0 | 89,6 | 85,6
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-141CI 18 148 0,556 1.4310 125,1 356,22 208,22 40,6 | 83,4 | 29,7 | 8,7
RZ-141BI 18 132 0,639 1.4310 125,1 313,13 181,13 42,8 | 86,7 | 31,7 | 10,0
RZ-141AI 18 118 0,735 1.4310 125,1 275,43 157,43 44,3 | 87,4 | 33,9 | 11,5
RZ-147K-03I 20 134 0,749 1.4310 147,2 314,82 180,82 43,9 | 85,2 | 34,6 | 11,8
RZ-141I 18 104 0,865 1.4310 125,1 237,73 133,73 44,7 | 83,6 | 36,9 | 13,5
RZ-147K-02I 20 112 0,938 1.4310 147,2 256,5 144,5 45,9 | 84,7 | 38,4 | 14,7
RZ-141HI 16 121 1,031 1.4310 139,7 245,35 124,35 47,1 | 84,5 | 40,4 | 16,2
RZ-144BI 14,5 126 1,34 1.4310 153 230,32 104,32 56,6 | 88,5 | 53,2 | 28,2
RZ-156JI 20 123,5 1,657 1.4310 207,8 239,32 115,82 56,1 | 91,1 | 51,1 | 25,9
RZ-159AI 18,5 141 1,795 1.4310 223,4 255,46 114,46 57,0 | 89,4 | 53,5 | 28,2
RZ-159I 18,5 124 2,113 1.4310 223,4 221,23 97,23 61,4 | 93,4 | 57,7 | 33,2
RZ-162N-01I 20 112 3,465 1.4310 282,9 187,31 75,31 73,1 | 91,3 | 73,7 | 54,3
RZ-162I 15 118 4,43 1.4310 269,8 173,62 55,62 80,7 | 87,4 | 84,7 | 70,1
RZ-162U-42I 18 144,5 5,185 1.4310 373,9 209,87 65,37 89,7 | 95,2 | 91,4 | 82,7
RZ-162U-41I 18 123,5 6,269 1.4310 373,9 177,57 54,07 100,0 | 100,0 | 100,0 | 100,0
RZ-162U-40I 18 105,5 7,636 1.4310 373,9 149,88 44,38 89,4 | 95,1 | 91,0 | 82,1
RZ-177SI 18 111 20,089 1.4310 617,1 138,87 27,87 59,5 | 91,1 | 56,1 | 31,2
Počet podobných kovových pružin: 16

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-162U-41I
