Prodlužovací pružina RZ-147K-03I Nerezová ocel Ø 2,2 x 20 x 134 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-147K-03I

Množství	Jedn. cena [EUR]
1	7,1700 EUR
2	4,5200 EUR
3	3,5600 EUR
7	3,0400 EUR
17	1,6000 EUR
37	1,2900 EUR
75	1,1600 EUR
125	1,1600 EUR
175	1,1600 EUR
250	1,1600 EUR
350	1,1600 EUR
450	1,1600 EUR

Prodlužovací pružina Nakoupit

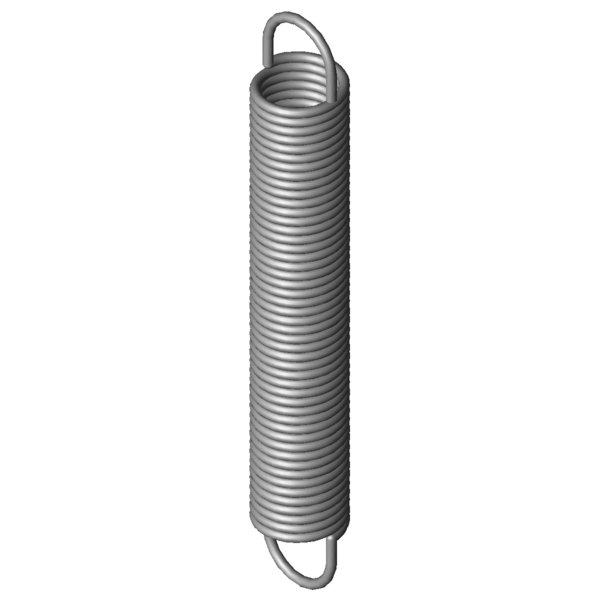

Obrázek produktu Prodlužovací pružina RZ-147K-03I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-147K-03I

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	2,2	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	20	mm	Vnější průměr vinutí
Dh	23,8	mm	Nejmenší průměr dutinky
L0	134	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	108,9	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	314,82	mm	Největší délka při statickém zatížení
sn	180,82	mm	Největší dráha pružiny při statickém zatížení
Fn	147,2	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	12,55	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,749	N/mm	Tuhost pružiny
F0	11,7	N	Vnitřní předpínací síla
Fntol	8,51	N	(+/-) Tolerance při statické maximální síle
L0tol	2,4	mm	(+/-) Tolerance nenapnuté délky
Detol	0,45	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	40	Stupně	Tolerance polohy oka
Gew	84,4617	g	Hmotnost výrobku
PG	#ZO	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-147K-03I Nerezová ocel Ø 2,2 x 20 x 134 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-147K-03I Nerezová ocel Ø 2,2 x 20 x 134 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-147K-03I Nerezová ocel Ø 2,2 x 20 x 134 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-147K-03I Nerezová ocel Ø 2,2 x 20 x 134 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-147K-03I

Formulář dotazu Prodlužovací pružina RZ-147K-03I Nerezová ocel Ø 2,2 x 20 x 134 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-147K-03I

Podobné tažné pružiny pro Prodlužovací pružina RZ-147K-03I Nerezová ocel Ø 2,2 x 20 x 134 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-147K-03I	1.4310	2,2	20	134	147,2	314,82	180,82	0,749	88,1 \| 94,5 \| 90,0 \| 79,9
Z-147K-03I	EN 10270-1	2,2	20	134	176,1	319	185	0,872	92,1 \| 100,0 \| 90,7 \| 85,5

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-115V-15I	20	109	0,131	1.4310	51,22	476,18	367,18	46,4 \| 88,5 \| 37,1 \| 13,7
RZ-118AI	21,6	117	0,134	1.4310	56,93	517,96	400,96	46,1 \| 87,0 \| 37,4 \| 13,9
RZ-121DI	17,6	136	0,201	1.4310	69,37	455,59	319,59	55,0 \| 86,4 \| 51,9 \| 26,7
RZ-121CI	17,6	123	0,231	1.4310	69,37	401,2	278,2	52,6 \| 83,9 \| 49,5 \| 24,5
RZ-130K-01I	20	145	0,236	1.4310	84,95	481,3	336,3	59,4 \| 91,4 \| 55,7 \| 31,0
RZ-130KI	20	136	0,256	1.4310	84,95	446,23	310,23	55,7 \| 88,1 \| 52,1 \| 26,9
RZ-136BI	22	138	0,327	1.4310	103,4	432,41	294,41	67,3 \| 93,0 \| 65,8 \| 43,1
RZ-136AI	22	124	0,376	1.4310	103,4	379,89	255,89	64,6 \| 90,7 \| 63,4 \| 39,7
RZ-138I	18,6	147	0,506	1.4310	121,3	369,96	222,96	80,1 \| 91,7 \| 81,8 \| 66,8
RZ-130K-05I	16	134	0,522	1.4310	105	320,22	186,22	80,3 \| 87,3 \| 84,2 \| 69,3
RZ-141CI	18	148	0,556	1.4310	125,1	356,22	208,22	83,4 \| 90,5 \| 85,9 \| 73,8
RZ-147K-04I	20	156	0,621	1.4310	147,2	374,11	218,11	89,9 \| 95,3 \| 91,5 \| 82,9
RZ-141BI	18	132	0,639	1.4310	125,1	313,13	181,13	90,1 \| 93,1 \| 92,4 \| 84,8
RZ-141AI	18	118	0,735	1.4310	125,1	275,43	157,43	86,1 \| 91,9 \| 88,4 \| 78,0
RZ-147K-03I	20	134	0,749	1.4310	147,2	314,82	180,82	88,1 \| 94,5 \| 90,0 \| 79,9
RZ-147K-02I	20	112	0,938	1.4310	147,2	256,5	144,5	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-156I	22,5	130	1,082	1.4310	186,1	289,15	159,15	81,5 \| 91,3 \| 83,6 \| 69,6
RZ-156KI	20	163,5	1,17	1.4310	207,8	327,45	163,95	78,3 \| 90,0 \| 80,8 \| 64,2
RZ-156JI	20	123,5	1,657	1.4310	207,8	239,32	115,82	75,1 \| 92,9 \| 75,5 \| 56,8
RZ-159AI	18,5	141	1,795	1.4310	223,4	255,46	114,46	66,1 \| 91,8 \| 64,6 \| 41,7
RZ-159I	18,5	124	2,113	1.4310	223,4	221,23	97,23	67,1 \| 90,3 \| 66,6 \| 44,3
RZ-162U-31I	24	133	2,284	1.4310	287,9	249,42	116,42	58,7 \| 85,3 \| 57,8 \| 32,9
RZ-162O-01I	20	146	2,487	1.4310	282,9	250,94	104,94	58,4 \| 90,1 \| 55,0 \| 30,2
RZ-162OI	20	138	2,676	1.4310	282,9	235,53	97,53	57,6 \| 91,9 \| 53,0 \| 28,1
RZ-162N-01I	20	112	3,465	1.4310	282,9	187,31	75,31	57,4 \| 92,9 \| 52,1 \| 27,1
RZ-162U-42I	18	144,5	5,185	1.4310	373,9	209,87	65,37	45,8 \| 85,4 \| 37,8 \| 14,2
RZ-177I	19,2	151	5,671	1.4310	422,9	219,17	68,17	44,6 \| 84,5 \| 36,3 \| 13,1
RZ-162U-41I	18	123,5	6,269	1.4310	373,9	177,57	54,07	45,9 \| 84,7 \| 38,4 \| 14,7

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-147K-03I

Země původu: DE, German; Prodlužovací pružina RZ-147K-03I
