Prodlužovací pružina RZ-151I Nerezová ocel Ø 2,5 x 27,5 x 68,5 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-151I

Množství	Jedn. cena [EUR]
1	6,7100 EUR
2	4,2300 EUR
3	3,0800 EUR
7	2,6300 EUR
17	1,3800 EUR
37	1,0500 EUR
75	0,8600 EUR
125	0,8600 EUR
175	0,8600 EUR
250	0,8600 EUR
350	0,8600 EUR
450	0,8600 EUR

Prodlužovací pružina Nakoupit

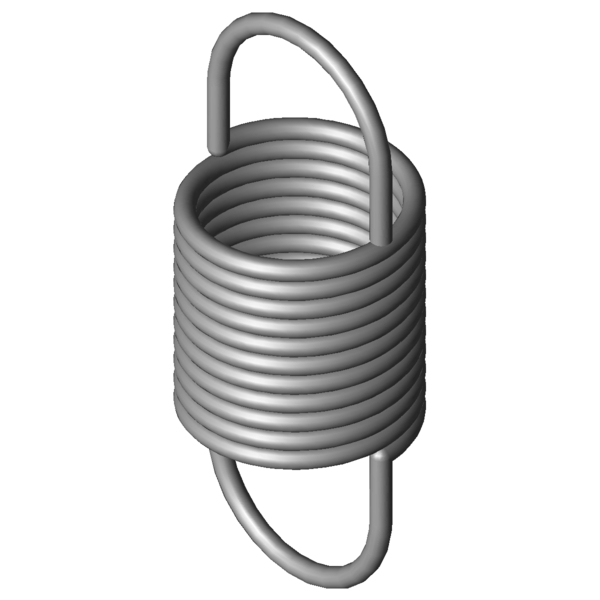

Obrázek produktu Prodlužovací pružina RZ-151I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-151I

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	2,5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	27,5	mm	Vnější průměr vinutí
Dh	31,7	mm	Nejmenší průměr dutinky
L0	68,5	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	31,25	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	143,56	mm	Největší délka při statickém zatížení
sn	75,06	mm	Největší dráha pružiny při statickém zatížení
Fn	153,7	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	18,62	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	1,902	N/mm	Tuhost pružiny
F0	11	N	Vnitřní předpínací síla
Fntol	11,49	N	(+/-) Tolerance při statické maximální síle
L0tol	1,8	mm	(+/-) Tolerance nenapnuté délky
Detol	0,45	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	22	Stupně	Tolerance polohy oka
Gew	40,3919	g	Hmotnost výrobku
PG	#ZL	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-151I Nerezová ocel Ø 2,5 x 27,5 x 68,5 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-151I Nerezová ocel Ø 2,5 x 27,5 x 68,5 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-151I Nerezová ocel Ø 2,5 x 27,5 x 68,5 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-151I Nerezová ocel Ø 2,5 x 27,5 x 68,5 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-151I

Formulář dotazu Prodlužovací pružina RZ-151I Nerezová ocel Ø 2,5 x 27,5 x 68,5 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-151I

Podobné tažné pružiny pro Prodlužovací pružina RZ-151I Nerezová ocel Ø 2,5 x 27,5 x 68,5 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-151I	1.4310	2,5	27,5	68,5	153,7	143,56	75,06	1,902	100,0 \| 100,0 \| 100,0 \| 100,0
Z-151I	EN 10270-1	2,5	27,5	68,5	184,9	145,81	77,31	2,215	91,9 \| 100,0 \| 90,1 \| 85,6

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-132I	27	78,8	0,459	1.4310	84,86	251,53	172,73	53,9 \| 88,4 \| 49,3 \| 24,0
RZ-130E-11I	24	64,2	0,542	1.4310	73,5	193,1	128,9	55,1 \| 84,3 \| 53,0 \| 27,8
RZ-147E-21I	30	82,3	0,616	1.4310	104,3	246,1	163,8	58,5 \| 87,6 \| 56,8 \| 31,1
RZ-130HI	20	73	0,622	1.4310	84,95	200,74	127,74	56,3 \| 79,5 \| 57,0 \| 32,5
RZ-131I	27	62,8	0,779	1.4310	84,86	164,66	101,86	65,0 \| 90,0 \| 64,5 \| 40,7
RZ-135AI	22	72,8	0,852	1.4310	103,4	185,61	112,81	65,5 \| 84,7 \| 66,9 \| 44,8
RZ-130E-10I	24	53,5	0,884	1.4310	73,5	132,5	79	65,3 \| 79,1 \| 71,4 \| 45,4
RZ-135I	22	70,8	0,897	1.4310	103,4	178,11	107,31	67,1 \| 85,6 \| 68,6 \| 47,1
RZ-147E-20I	30	67	1,004	1.4310	104,3	167,4	100,4	71,5 \| 92,5 \| 71,3 \| 50,7
RZ-147GI	24	68,8	1,276	1.4310	123,7	159,6	90,8	79,9 \| 91,6 \| 81,6 \| 66,5
RZ-137I	18,6	65	1,57	1.4310	121,3	136,86	71,86	83,5 \| 80,8 \| 87,3 \| 82,4
RZ-147K-21I	20	75,5	1,69	1.4310	147,2	155,7	80,2	89,4 \| 83,8 \| 94,7 \| 89,6
RZ-162GI	30	86,6	1,724	1.4310	193,3	190,63	104,03	84,4 \| 86,7 \| 75,8 \| 90,7
RZ-151AI	27,5	71	1,75	1.4310	153,7	152,59	81,59	95,6 \| 98,8 \| 96,0 \| 92,0
RZ-151I	27,5	68,5	1,902	1.4310	153,7	143,56	75,06	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-147FI	24	55,6	2,083	1.4310	123,7	111,25	55,65	85,0 \| 85,5 \| 77,3 \| 92,1
RZ-162U-18I	32	83,5	2,325	1.4310	219,4	170,8	87,3	81,1 \| 83,8 \| 78,0 \| 81,5
RZ-162FI	30	69,8	2,813	1.4310	193,3	133,56	63,76	80,9 \| 93,0 \| 82,2 \| 67,5
RZ-154I	22,5	60,5	3,715	1.4310	186,1	106,83	46,33	71,1 \| 90,0 \| 72,2 \| 51,0
RZ-156FI	20	63,5	4,398	1.4310	207,8	107,12	43,62	65,8 \| 88,5 \| 66,0 \| 43,0
RZ-162K-20I	25	65	4,682	1.4310	229,9	110,4	45,4	65,3 \| 91,7 \| 63,7 \| 40,4
RZ-169I	28,2	76,4	5,106	1.4310	297,5	130,99	54,59	62,7 \| 88,4 \| 62,2 \| 37,6
RZ-162U-28I	24	69	6,122	1.4310	287,9	112,4	43,4	58,8 \| 90,0 \| 55,6 \| 30,9
RZ-162MI	20	70,6	6,819	1.4310	282,9	108,87	38,27	55,6 \| 86,3 \| 52,7 \| 27,7
RZ-172I	23,2	68,4	9,973	1.4310	356,7	101,73	33,33	50,1 \| 87,4 \| 43,7 \| 19,1
RZ-177LI	25	68,1	15,785	1.4310	463,3	95,67	27,57	44,6 \| 86,6 \| 35,0 \| 12,2
RZ-202I	24	85,6	20,741	1.4310	643,3	113,97	28,37	38,8 \| 76,6 \| 30,8 \| 9,0

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-151I

Země původu: DE, German; Prodlužovací pružina RZ-151I
