Prodlužovací pružina RZ-147FI Nerezová ocel Ø 2,2 x 24 x 55,6 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-147FI

Množství	Jedn. cena [EUR]
1	6,7100 EUR
2	4,2300 EUR
3	3,0800 EUR
7	2,6300 EUR
17	1,3800 EUR
37	1,0500 EUR
75	0,8600 EUR
125	0,7979 EUR
175	0,7848 EUR
250	0,7607 EUR
350	0,7408 EUR
450	0,6532 EUR

Prodlužovací pružina Nakoupit

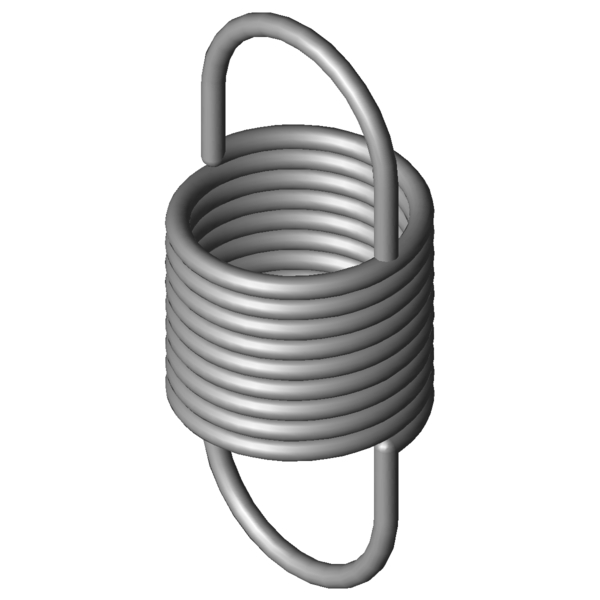

Obrázek produktu Prodlužovací pružina RZ-147FI

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-147FI

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	2,2	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	24	mm	Vnější průměr vinutí
Dh	27,8	mm	Nejmenší průměr dutinky
L0	55,6	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	23,1	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	111,25	mm	Největší délka při statickém zatížení
sn	55,65	mm	Největší dráha pružiny při statickém zatížení
Fn	123,7	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	16,25	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	2,083	N/mm	Tuhost pružiny
F0	7,851	N	Vnitřní předpínací síla
Fntol	9,93	N	(+/-) Tolerance při statické maximální síle
L0tol	1,3	mm	(+/-) Tolerance nenapnuté délky
Detol	0,45	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	20	Stupně	Tolerance polohy oka
Gew	23,1586	g	Hmotnost výrobku
PG	ZL	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-147FI Nerezová ocel Ø 2,2 x 24 x 55,6 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-147FI Nerezová ocel Ø 2,2 x 24 x 55,6 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-147FI Nerezová ocel Ø 2,2 x 24 x 55,6 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-147FI Nerezová ocel Ø 2,2 x 24 x 55,6 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-147FI

Formulář dotazu Prodlužovací pružina RZ-147FI Nerezová ocel Ø 2,2 x 24 x 55,6 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-147FI

Podobné tažné pružiny pro Prodlužovací pružina RZ-147FI Nerezová ocel Ø 2,2 x 24 x 55,6 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-147FI	1.4310	2,2	24	55,6	123,7	111,25	55,65	2,083	100,0 \| 100,0 \| 100,0 \| 100,0
Z-147FI	EN 10270-1	2,2	24	55,6	148	112,62	57,02	2,425	92,1 \| 100,0 \| 90,6 \| 85,6

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-102I	17,2	56,1	0,215	1.4310	35,5	211,04	154,94	39,5 \| 75,9 \| 32,3 \| 10,3
RZ-117I	21,6	71	0,293	1.4310	56,93	254,62	183,62	44,2 \| 80,3 \| 38,2 \| 13,9
RZ-115F-11I	20	53	0,337	1.4310	44,2	178,2	125,2	45,6 \| 80,8 \| 40,1 \| 15,9
RZ-115V-10I	20	48,9	0,518	1.4310	51,22	141,55	92,65	51,8 \| 79,8 \| 50,7 \| 24,9
RZ-130E-11I	24	64,2	0,542	1.4310	73,5	193,1	128,9	55,5 \| 89,5 \| 51,3 \| 25,7
RZ-115F-10I	20	44	0,55	1.4310	44,2	120,75	76,75	51,8 \| 75,4 \| 54,1 \| 25,9
RZ-116I	21,6	50,2	0,623	1.4310	56,93	136,39	86,19	56,4 \| 84,3 \| 55,3 \| 29,7
RZ-131I	27	62,8	0,779	1.4310	84,86	164,66	101,86	62,8 \| 89,4 \| 61,6 \| 37,5
RZ-130E-10I	24	53,5	0,884	1.4310	73,5	132,5	79	66,5 \| 92,7 \| 64,9 \| 41,9
RZ-135I	22	70,8	0,897	1.4310	103,4	178,11	107,31	66,0 \| 87,0 \| 67,7 \| 43,3
RZ-130GI	20	56,8	0,983	1.4310	84,95	137,62	80,82	67,9 \| 87,7 \| 68,8 \| 47,3
RZ-147GI	24	68,8	1,276	1.4310	123,7	159,6	90,8	78,5 \| 93,6 \| 80,6 \| 61,3
RZ-134I	22	54,8	1,522	1.4310	103,4	118,09	63,29	84,3 \| 93,7 \| 85,8 \| 73,5
RZ-130FI	20	46	1,604	1.4310	84,95	95,53	49,53	79,5 \| 82,6 \| 78,8 \| 77,2
RZ-147FI	24	55,6	2,083	1.4310	123,7	111,25	55,65	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-136E-10I	18,6	49	2,661	1.4310	121,3	91,4	42,4	83,4 \| 85,5 \| 87,1 \| 77,7
RZ-147K-20I	20	51,5	3,461	1.4310	147,2	90,7	39,2	76,1 \| 92,0 \| 77,2 \| 59,2
RZ-154I	22,5	60,5	3,715	1.4310	186,1	106,83	46,33	73,8 \| 91,2 \| 74,9 \| 55,3
RZ-156FI	20	63,5	4,398	1.4310	207,8	107,12	43,62	67,3 \| 86,3 \| 69,0 \| 46,7
RZ-162K-20I	25	65	4,682	1.4310	229,9	110,4	45,4	66,1 \| 86,7 \| 67,7 \| 43,9
RZ-157AI	18,5	62	5,755	1.4310	223,4	97,69	35,69	60,1 \| 84,9 \| 59,8 \| 35,5
RZ-162U-28I	24	69	6,122	1.4310	287,9	112,4	43,4	59,5 \| 84,6 \| 60,5 \| 33,5
RZ-156E-10I	20	51	6,713	1.4310	207,8	79,6	28,6	57,9 \| 87,7 \| 55,5 \| 30,6
RZ-157I	18,5	54,1	7,256	1.4310	223,4	82,41	28,31	56,3 \| 87,5 \| 53,1 \| 28,2
RZ-172I	23,2	68,4	9,973	1.4310	356,7	101,73	33,33	50,1 \| 82,2 \| 47,3 \| 20,8
RZ-162LI	20	53,8	11,126	1.4310	282,9	77,26	23,46	49,2 \| 86,2 \| 42,9 \| 18,4
RZ-177LI	25	68,1	15,785	1.4310	463,3	95,67	27,57	43,6 \| 79,6 \| 38,1 \| 13,2
RZ-162U-38I	18	60,5	16,8	1.4310	373,9	80,67	20,17	42,2 \| 80,1 \| 34,7 \| 12,0
RZ-175I	19,2	62	19,478	1.4310	422,9	81,85	19,85	40,8 \| 79,5 \| 32,5 \| 10,4
RZ-177QI	18	56,9	51,809	1.4310	617,1	67,7	10,8	33,9 \| 77,9 \| 19,7 \| 3,9

Počet podobných kovových pružin: 29

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-147FI

Země původu: DE, German; Prodlužovací pružina RZ-147FI
