Prodlužovací pružina RZ-162U-18I Nerezová ocel Ø 3 x 32 x 83,5 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-162U-18I

Množství	Jedn. cena [EUR]
1	7,3900 EUR
2	4,6600 EUR
3	3,7300 EUR
7	3,1800 EUR
17	3,1800 EUR
37	3,1800 EUR
75	3,1800 EUR
125	3,1800 EUR
175	3,1800 EUR
250	3,1800 EUR
350	3,1800 EUR
450	3,1800 EUR

Prodlužovací pružina Nakoupit

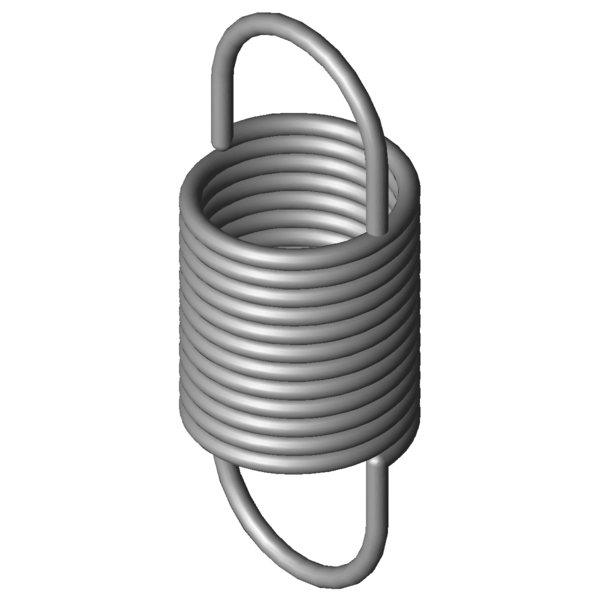

Obrázek produktu Prodlužovací pružina RZ-162U-18I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-162U-18I

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	32	mm	Vnější průměr vinutí
Dh	37	mm	Nejmenší průměr dutinky
L0	83,5	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	40,5	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	170,8	mm	Největší délka při statickém zatížení
sn	87,3	mm	Největší dráha pružiny při statickém zatížení
Fn	219,4	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	21,5	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	2,325	N/mm	Tuhost pružiny
F0	16,4	N	Vnitřní předpínací síla
Fntol	13,9	N	(+/-) Tolerance při statické maximální síle
L0tol	1,8	mm	(+/-) Tolerance nenapnuté délky
Detol	0,5	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	22	Stupně	Tolerance polohy oka
Gew	72,5627	g	Hmotnost výrobku
PG	###ZP	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-162U-18I Nerezová ocel Ø 3 x 32 x 83,5 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-162U-18I Nerezová ocel Ø 3 x 32 x 83,5 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-162U-18I Nerezová ocel Ø 3 x 32 x 83,5 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-162U-18I Nerezová ocel Ø 3 x 32 x 83,5 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-162U-18I

Formulář dotazu Prodlužovací pružina RZ-162U-18I Nerezová ocel Ø 3 x 32 x 83,5 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-162U-18I

Podobné tažné pružiny pro Prodlužovací pružina RZ-162U-18I Nerezová ocel Ø 3 x 32 x 83,5 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-162U-18I	1.4310	3	32	83,5	219,4	170,8	87,3	2,325	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162U-18I	EN 10270-1	3	32	83,5	265,6	174	90,5	2,7	91,7 \| 100,0 \| 89,5 \| 85,6

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-147E-21I	30	82,3	0,616	1.4310	104,3	246,1	163,8	54,8 \| 88,5 \| 50,4 \| 25,3
RZ-131I	27	62,8	0,779	1.4310	84,86	164,66	101,86	56,9 \| 75,4 \| 62,2 \| 33,1
RZ-162E-11I	38	100,5	0,796	1.4310	158	290,5	190	59,6 \| 86,9 \| 59,0 \| 33,1
RZ-147HI	24	88,6	0,808	1.4310	123,7	232,13	143,53	57,9 \| 80,9 \| 58,6 \| 34,3
RZ-152I	27,5	101	0,893	1.4310	153,7	260,92	159,92	61,5 \| 84,0 \| 62,3 \| 38,2
RZ-148I	34,5	79,7	0,907	1.4310	123,5	207,2	127,5	63,8 \| 90,5 \| 62,4 \| 38,5
RZ-147E-20I	30	67	1,004	1.4310	104,3	167,4	100,4	63,7 \| 82,4 \| 67,2 \| 41,3
RZ-162HI	30	112	1,091	1.4310	193,3	276,44	164,44	68,2 \| 87,2 \| 70,6 \| 46,8
RZ-162E-10I	38	83,5	1,298	1.4310	158	200	116,5	73,3 \| 92,5 \| 73,5 \| 54,0
RZ-162U-19I	32	108	1,418	1.4310	219,4	251,2	143,2	78,0 \| 92,4 \| 80,5 \| 61,0
RZ-162GI	30	86,6	1,724	1.4310	193,3	190,63	104,03	84,8 \| 94,5 \| 86,0 \| 73,9
RZ-151AI	27,5	71	1,75	1.4310	153,7	152,59	81,59	80,5 \| 84,8 \| 81,8 \| 75,0
RZ-151I	27,5	68,5	1,902	1.4310	153,7	143,56	75,06	81,1 \| 83,8 \| 78,0 \| 81,5
RZ-166AI	35,2	90,8	2,24	1.4310	240,9	191,68	100,88	92,0 \| 92,2 \| 88,8 \| 95,0
RZ-162U-18I	32	83,5	2,325	1.4310	219,4	170,8	87,3	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-166I	35,2	87,6	2,435	1.4310	240,9	180,41	92,81	94,2 \| 93,3 \| 92,6 \| 96,8
RZ-156GI	20	86	2,714	1.4310	207,8	156,7	70,7	84,8 \| 81,0 \| 87,8 \| 85,5
RZ-162FI	30	69,8	2,813	1.4310	193,3	133,56	63,76	84,6 \| 90,2 \| 80,6 \| 82,9
RZ-177FI	40	92,1	3,208	1.4310	298	180,16	88,06	81,8 \| 84,7 \| 86,4 \| 74,3
RZ-162U-29I	24	94	3,733	1.4310	287,9	165,2	71,2	76,3 \| 87,9 \| 78,9 \| 62,2
RZ-186I	36	104	5,064	1.4310	443,6	186,19	82,19	66,6 \| 81,4 \| 71,8 \| 46,6
RZ-169I	28,2	76,4	5,106	1.4310	297,5	130,99	54,59	68,5 \| 91,1 \| 68,1 \| 46,1
RZ-177K-10I	32	89	5,133	1.4310	368,5	155,3	66,3	68,4 \| 92,4 \| 67,7 \| 45,2
RZ-177MI	25	89,7	9,675	1.4310	463,3	134,56	44,86	52,9 \| 84,8 \| 49,4 \| 24,3
RZ-194I	29	93,6	10,619	1.4310	542,5	141,38	47,78	51,6 \| 84,9 \| 47,6 \| 22,1
RZ-177LI	25	68,1	15,785	1.4310	463,3	95,67	27,57	45,1 \| 81,0 \| 39,5 \| 15,0
RZ-202I	24	85,6	20,741	1.4310	643,3	113,97	28,37	42,3 \| 82,5 \| 33,3 \| 11,1

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-162U-18I

Země původu: DE, German; Prodlužovací pružina RZ-162U-18I
