Prodlužovací pružina RZ-147OX Nerezová ocel Ø 2,2 x 15 x 107 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-147OX

Množství Jedn. cena [EUR]
1 6,8600 EUR
2 4,3200 EUR
3 3,3700 EUR
7 2,8700 EUR
17 1,4400 EUR
37 1,1200 EUR
75 0,9700 EUR
125 0,9700 EUR
175 0,9700 EUR
250 0,9700 EUR
350 0,9700 EUR
450 0,9700 EUR

Prodlužovací pružina Nakoupit

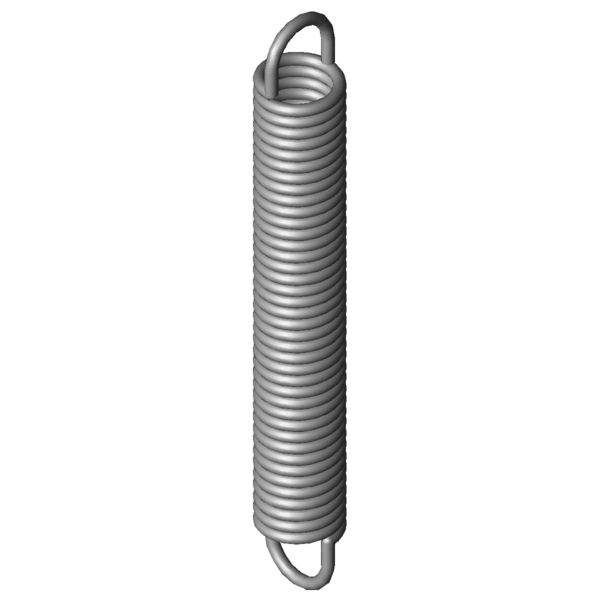

Obrázek produktu Prodlužovací pružina RZ-147OX
Obrázek produktu Prodlužovací pružina RZ-147OX
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-147OX

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 2,2 mm Prumer drátu
D mm Střední průměr vinutí
De 15 mm Vnější průměr vinutí
Dh 18,6 mm Nejmenší průměr dutinky
L0 107 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 89,65 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 178,42 mm Největší délka při statickém zatížení
sn 71,42 mm Největší dráha pružiny při statickém zatížení
Fn 192,2 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 8,67 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 2,459 N/mm Tuhost pružiny
F0 16,6 N Vnitřní předpínací síla
Fntol 14,65 N (+/-) Tolerance při statické maximální síle
L0tol 2 mm (+/-) Tolerance nenapnuté délky
Detol 0,3 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 34 Stupně Tolerance polohy oka
Gew 50,1605 g Hmotnost výrobku
PG #ZM - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-147OX Nerezová ocel Ø 2,2 x 15 x 107 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-147OX Nerezová ocel Ø 2,2 x 15 x 107 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-147OX Nerezová ocel Ø 2,2 x 15 x 107 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-147OX Nerezová ocel Ø 2,2 x 15 x 107 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-147OX

Formulář dotazu Prodlužovací pružina RZ-147OX Nerezová ocel Ø 2,2 x 15 x 107 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-147OX

Podobné tažné pružiny pro Prodlužovací pružina RZ-147OX Nerezová ocel Ø 2,2 x 15 x 107 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-147OX 1.4310 2,2 15 107 192,2 178,42 71,42 2,459 100,0 | 100,0 | 100,0 | 100,0
Z-147OX EN 10270-1 2,2 15 107 229,9 180,06 73,06 2,863 92,1 | 100,0 | 90,7 | 85,5
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-115V-23X 15 82 0,442 1.4310 67,55 223,23 141,23 47,4 | 81,6 | 42,9 | 17,8
RZ-121KX 15,5 96 0,457 1.4310 78,31 254,74 158,74 49,2 | 86,4 | 42,9 | 18,3
RZ-124CX 14,1 118 0,475 1.4310 85,63 284,86 166,86 49,5 | 85,8 | 43,7 | 19,1
RZ-121JX 15,5 86,5 0,524 1.4310 78,31 224,87 138,37 50,2 | 83,4 | 46,2 | 21,0
RZ-124BX 14,1 105 0,546 1.4310 85,63 250,24 145,24 52,4 | 88,3 | 46,9 | 21,9
RZ-115V-36X 12 108,5 0,62 1.4310 83,35 233,7 125,2 52,4 | 82,3 | 50,2 | 24,7
RZ-124AX 14,1 94,2 0,628 1.4310 85,63 220,52 126,32 53,6 | 84,9 | 50,5 | 25,2
RZ-130K-04X 16 109 0,658 1.4310 105 256,61 147,61 56,4 | 91,2 | 51,5 | 26,4
RZ-124HX 12,7 115 0,69 1.4310 94,45 242,19 127,19 54,6 | 83,5 | 52,6 | 27,6
RZ-141X 18 104 0,86 1.4310 125,1 238,58 134,58 61,4 | 90,5 | 59,1 | 34,5
RZ-141HX 16 121 1,026 1.4310 139,7 245,97 124,97 65,8 | 91,0 | 64,9 | 41,5
RZ-144BX 14,5 126 1,334 1.4310 153 230,81 104,81 73,0 | 90,8 | 73,9 | 54,2
RZ-144AX 14,5 112 1,533 1.4310 153 203,16 91,16 78,6 | 94,4 | 79,0 | 62,4
RZ-144X 14,5 98,8 1,803 1.4310 153 176,37 77,57 84,1 | 93,3 | 85,8 | 73,3
RZ-147OX 15 107 2,459 1.4310 192,2 178,42 71,42 100,0 | 100,0 | 100,0 | 100,0
RZ-147AX 12 108 2,995 1.4310 181,5 163,36 55,36 86,0 | 90,0 | 86,0 | 82,1
RZ-162X 15 118 4,402 1.4310 269,8 173,97 55,97 74,5 | 92,9 | 74,8 | 55,8
RZ-162U-40X 18 105,5 7,568 1.4310 373,9 150,29 44,79 58,1 | 85,1 | 57,1 | 32,2
RZ-177SX 18 111 19,886 1.4310 617,1 139,15 28,15 42,6 | 80,3 | 35,3 | 12,3
Počet podobných kovových pružin: 18

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-147OX

Země původu: DE, German; Prodlužovací pružina RZ-147OX
