Prodlužovací pružina RZ-162U-40X Nerezová ocel Ø 3 x 18 x 105,5 mm / 270°

Name: RZ-162U-40X - Tažné pružiny
SKU: RZ-162U-40X
Availability: InStock

Cenová stupnice - Prodlužovací pružina RZ-162U-40X

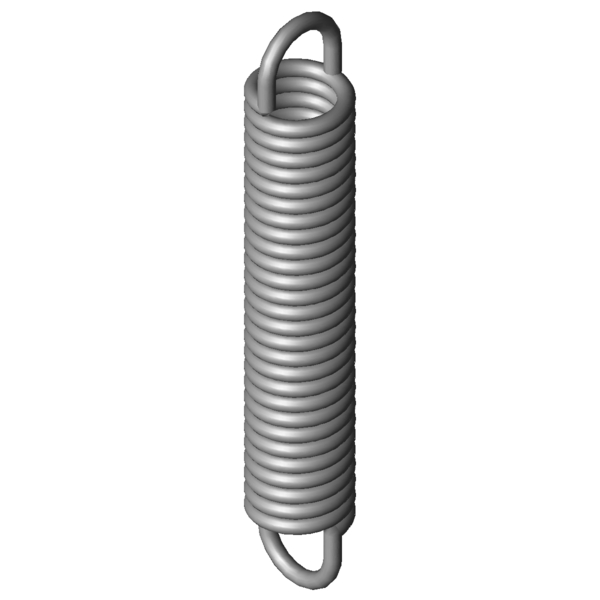

Obrázek produktu Prodlužovací pružina RZ-162U-40X

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	18	mm	Vnější průměr vinutí
Dh	23,4	mm	Nejmenší průměr dutinky
L0	105,5	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	86,25	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	150,29	mm	Největší délka při statickém zatížení
sn	44,79	mm	Největší dráha pružiny při statickém zatížení
Fn	373,9	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	9,62	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	7,568	N/mm	Tuhost pružiny
F0	35	N	Vnitřní předpínací síla
Fntol	35,24	N	(+/-) Tolerance při statické maximální síle
L0tol	2	mm	(+/-) Tolerance nenapnuté délky
Detol	0,3	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	28	Stupně	Tolerance polohy oka
Gew	77,6988	g	Hmotnost výrobku
PG	###ZQ	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-162U-40X	1.4310	3	18	105,5	373,9	150,29	44,79	7,568	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162U-40X	EN 10270-1	3	18	105,5	452,6	151,9	46,4	8,811	91,7 \| 100,0 \| 89,6 \| 85,6

Počet podobných kovových pružin: 2

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-121KX	15,5	96	0,457	1.4310	78,31	254,74	158,74	35,8 \| 76,8 \| 24,6 \| 5,9
RZ-124BX	14,1	105	0,546	1.4310	85,63	250,24	145,24	37,0 \| 77,1 \| 26,9 \| 7,1
RZ-130K-04X	16	109	0,658	1.4310	105	256,61	147,61	39,9 \| 81,9 \| 29,2 \| 8,5
RZ-141AX	18	118	0,731	1.4310	125,1	276,28	158,28	41,9 \| 85,4 \| 30,9 \| 9,5
RZ-141X	18	104	0,86	1.4310	125,1	238,58	134,58	44,3 \| 88,4 \| 33,4 \| 11,1
RZ-137AX	18,6	95	0,881	1.4310	121,3	223	128	43,2 \| 84,5 \| 33,7 \| 11,4
RZ-147K-02X	20	112	0,938	1.4310	147,2	256,47	144,47	44,4 \| 85,8 \| 35,2 \| 12,2
RZ-140AX	18	87,4	1,077	1.4310	125,1	195,19	107,79	44,9 \| 83,2 \| 37,5 \| 13,9
RZ-159X	18,5	124	2,099	1.4310	223,4	221,85	97,85	56,2 \| 88,6 \| 52,8 \| 27,3
RZ-147OX	15	107	2,459	1.4310	192,2	178,42	71,42	58,1 \| 85,1 \| 57,1 \| 32,2
RZ-158X	18,5	86,6	3,371	1.4310	223,4	147,52	60,92	66,0 \| 87,6 \| 66,6 \| 43,9
RZ-162N-01X	20	112	3,437	1.4310	282,9	187,92	75,92	68,2 \| 92,5 \| 67,3 \| 44,6
RZ-162NX	20	95,8	4,271	1.4310	282,9	156,91	61,11	73,8 \| 91,4 \| 74,5 \| 55,5
RZ-162U-41X	18	123,5	6,222	1.4310	373,9	177,97	54,47	89,5 \| 95,1 \| 91,1 \| 82,2
RZ-162U-40X	18	105,5	7,568	1.4310	373,9	150,29	44,79	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-176X	19,2	103	9,051	1.4310	422,9	145,71	42,71	90,4 \| 95,0 \| 91,9 \| 84,3
RZ-162U-39X	18	86	10,12	1.4310	373,9	119,49	33,49	85,3 \| 93,8 \| 87,4 \| 74,8
RZ-177SX	18	111	19,886	1.4310	617,1	139,15	28,15	64,2 \| 92,8 \| 61,7 \| 38,1

Počet podobných kovových pružin: 17
