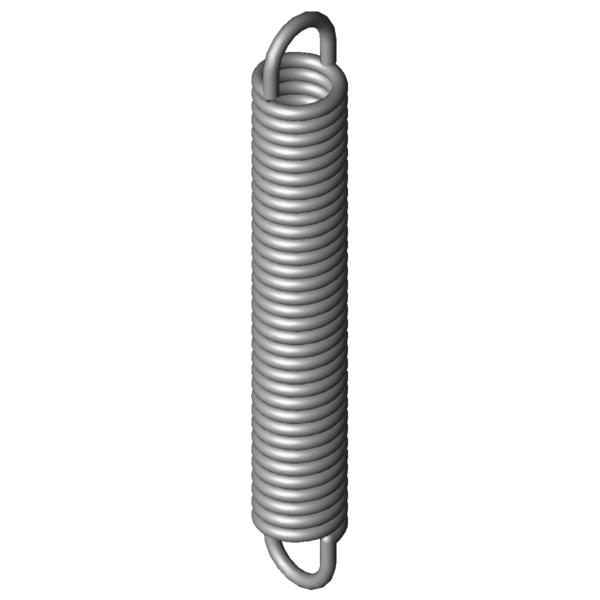

Domov » Výrobek » Tažné pružiny » rz-162u-41x Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Prodlužovací pružina RZ-162U-41X Nerezová ocel Ø 3 x 18 x 123,5 mm / 270° Cenová stupnice - Prodlužovací pružina RZ-162U-41X Množství Jedn. cena [EUR] 1 7,6800 EUR 2 4,8400 EUR 3 3,9000 EUR 7 3,3200 EUR 17 3,3200 EUR 37 3,3200 EUR 75 3,3200 EUR 125 3,3200 EUR 175 3,3200 EUR 250 3,3200 EUR 350 3,3200 EUR 450 3,3200 EUR Prodlužovací pružina Nakoupit Obrázek produktu Prodlužovací pružina RZ-162U-41X Množství:Množství: Přidat do nákupního košíku Technické údaje - Prodlužovací pružina RZ-162U-41X Značka Hodnota Jednotka Popis Materiálu 1.4310 - Druh materiálu Oefo 1/1 deutsche - Tvar oka F1 N Síla předepjaté pružiny L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok) s1 mm Dráha předepjaté pružiny F2 N Síla zatížené pružiny L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok) s2 mm Dráha zatížené pružiny Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky) d 3 mm Prumer drátu D mm Střední průměr vinutí De 18 mm Vnější průměr vinutí Dh 23,4 mm Nejmenší průměr dutinky L0 123,5 mm Délka nezatížené pružiny (mezi vnitřními hranami ok) Lk 104,25 mm Délka nezatíženého tělesa pružiny s předepnutím Ln mm Největší délka při statickém zatížení sn 54,47 mm Největší dráha pružiny při statickém zatížení Fn 373,9 N Maximální síla při statickém zatížení n Stück Anzahl der federnden Windungen nt Kus Počet vinutí Lh 9,62 mm Vzdálenost vnitřní hrany oka od tělesa pružiny R 6,222 N/mm Tuhost pružiny F0 35 N Vnitřní předpínací síla Fntol 33,96 N (+/-) Tolerance při statické maximální síle L0tol 2 mm (+/-) Tolerance nenapnuté délky Detol 0,3 mm (+/-) Tolerance vnějšího průměru vinutí Oesttol 31 Stupně Tolerance polohy oka Gew 93,5019 g Hmotnost výrobku PG ###ZR - Cenová skupina pro tento výrobek Technický výkres Prodlužovací pružina Datový list Prodlužovací pružina RZ-162U-41X Nerezová ocel Ø 3 x 18 x 123,5 mm / 270° Datový list stáhnout soubor pdf Charakteristika kovové pružiny Prodlužovací pružina RZ-162U-41X Nerezová ocel Ø 3 x 18 x 123,5 mm / 270° Charakteristika kovové pružiny stáhnout soubor pdf CAD data Prodlužovací pružina RZ-162U-41X Nerezová ocel Ø 3 x 18 x 123,5 mm / 270° CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Prodlužovací pružina RZ-162U-41X Nerezová ocel Ø 3 x 18 x 123,5 mm / 270° síla-dráha-výpočet Prodlužovací pružina RZ-162U-41X Formulář dotazu Prodlužovací pružina RZ-162U-41X Nerezová ocel Ø 3 x 18 x 123,5 mm / 270° Formulář dotazu Prodlužovací pružina RZ-162U-41X Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-162U-41X Země původu: DE, German; Prodlužovací pružina RZ-162U-41X Obrázek produktu - Tažné pružiny RZ-162U-41X QR-Code: Prodlužovací pružina RZ-162U-41X
