Prodlužovací pružina RZ-156JX Nerezová ocel Ø 2,5 x 20 x 123,5 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-156JX

Množství	Jedn. cena [EUR]
1	7,1700 EUR
2	4,5200 EUR
3	3,5600 EUR
7	3,0400 EUR
17	1,6000 EUR
37	1,2900 EUR
75	1,1600 EUR
125	1,1600 EUR
175	1,1600 EUR
250	1,1600 EUR
350	1,1600 EUR
450	1,1600 EUR

Prodlužovací pružina Nakoupit

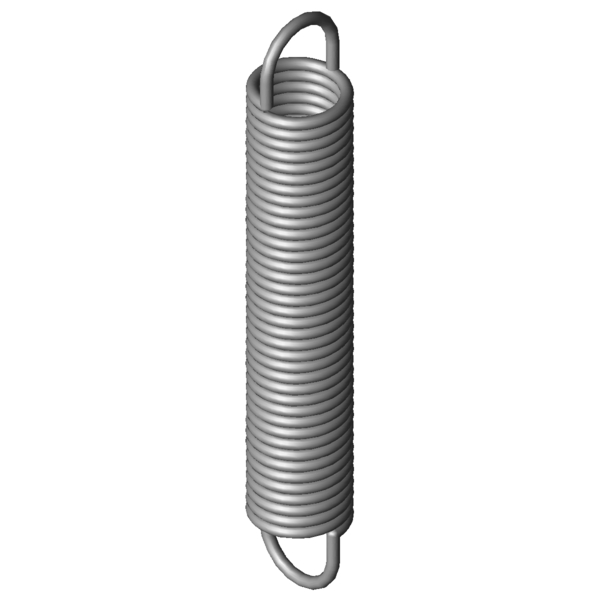

Obrázek produktu Prodlužovací pružina RZ-156JX

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-156JX

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	2,5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	20	mm	Vnější průměr vinutí
Dh	24,1	mm	Nejmenší průměr dutinky
L0	123,5	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	99,38	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	240,07	mm	Největší délka při statickém zatížení
sn	116,57	mm	Největší dráha pružiny při statickém zatížení
Fn	207,8	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	12,06	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	1,646	N/mm	Tuhost pružiny
F0	16	N	Vnitřní předpínací síla
Fntol	13,44	N	(+/-) Tolerance při statické maximální síle
L0tol	2	mm	(+/-) Tolerance nenapnuté délky
Detol	0,35	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	35	Stupně	Tolerance polohy oka
Gew	86,4277	g	Hmotnost výrobku
PG	#ZO	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-156JX Nerezová ocel Ø 2,5 x 20 x 123,5 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-156JX Nerezová ocel Ø 2,5 x 20 x 123,5 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-156JX Nerezová ocel Ø 2,5 x 20 x 123,5 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-156JX Nerezová ocel Ø 2,5 x 20 x 123,5 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-156JX

Formulář dotazu Prodlužovací pružina RZ-156JX Nerezová ocel Ø 2,5 x 20 x 123,5 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-156JX

Podobné tažné pružiny pro Prodlužovací pružina RZ-156JX Nerezová ocel Ø 2,5 x 20 x 123,5 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-156JX	1.4310	2,5	20	123,5	207,8	240,07	116,57	1,646	100,0 \| 100,0 \| 100,0 \| 100,0
Z-156JX	EN 10270-1	2,5	20	123,5	249,9	243,4	119,9	1,916	91,9 \| 100,0 \| 90,2 \| 85,5

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-130K-01X	20	145	0,235	1.4310	84,95	482,6	337,6	45,8 \| 85,7 \| 37,7 \| 14,1
RZ-130KX	20	136	0,255	1.4310	84,95	447,53	311,53	47,3 \| 87,6 \| 39,1 \| 15,3
RZ-121BX	17,6	111	0,26	1.4310	69,37	358,16	247,16	45,5 \| 80,6 \| 40,3 \| 15,7
RZ-136BX	22	138	0,326	1.4310	103,4	433,79	295,79	50,3 \| 86,8 \| 44,6 \| 19,6
RZ-136AX	22	124	0,374	1.4310	103,4	381,27	257,27	53,4 \| 90,2 \| 47,5 \| 22,5
RZ-130JX	20	100	0,383	1.4310	84,95	307,25	207,25	52,0 \| 84,3 \| 48,6 \| 23,0
RZ-136X	22	110	0,44	1.4310	103,4	328,75	218,75	54,9 \| 86,7 \| 51,5 \| 26,5
RZ-147JX	24	122	0,498	1.4310	123,7	354,87	232,87	58,2 \| 90,0 \| 54,8 \| 29,8
RZ-141BX	18	132	0,636	1.4310	125,1	313,9	181,9	62,9 \| 87,9 \| 62,1 \| 38,6
RZ-141AX	18	118	0,731	1.4310	125,1	276,28	158,28	66,6 \| 88,5 \| 66,9 \| 44,3
RZ-147K-03X	20	134	0,746	1.4310	147,2	315,76	181,76	68,8 \| 93,4 \| 67,5 \| 45,4
RZ-147K-02X	20	112	0,938	1.4310	147,2	256,47	144,47	75,3 \| 92,9 \| 75,8 \| 57,2
RZ-141HX	16	121	1,026	1.4310	139,7	245,97	124,97	76,3 \| 86,0 \| 80,3 \| 62,7
RZ-156X	22,5	130	1,075	1.4310	186,1	290,15	160,15	80,3 \| 94,6 \| 81,2 \| 65,2
RZ-156JX	20	123,5	1,646	1.4310	207,8	240,07	116,57	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-159AX	18,5	141	1,785	1.4310	223,4	256,08	115,08	93,7 \| 93,4 \| 95,9 \| 91,8
RZ-159X	18,5	124	2,099	1.4310	223,4	221,85	97,85	88,0 \| 97,4 \| 88,5 \| 78,1
RZ-162O-01X	20	146	2,472	1.4310	282,9	251,55	105,55	79,9 \| 91,3 \| 82,0 \| 66,5
RZ-162OX	20	138	2,659	1.4310	282,9	236,15	98,15	77,9 \| 92,9 \| 78,8 \| 61,8
RZ-162N-01X	20	112	3,437	1.4310	282,9	187,92	75,92	70,2 \| 93,3 \| 69,3 \| 47,8
RZ-162U-41X	18	123,5	6,222	1.4310	373,9	177,97	54,47	56,1 \| 91,1 \| 51,2 \| 26,0
RZ-176X	19,2	103	9,051	1.4310	422,9	145,71	42,71	48,9 \| 85,8 \| 42,9 \| 18,0
RZ-177SX	18	111	19,886	1.4310	617,1	139,15	28,15	40,1 \| 83,1 \| 28,9 \| 8,1

Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-156JX

Země původu: DE, German; Prodlužovací pružina RZ-156JX
