Prodlužovací pružina RZ-162OX Nerezová ocel Ø 2,8 x 20 x 138 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-162OX

Množství Jedn. cena [EUR]
1 7,3900 EUR
2 4,6600 EUR
3 3,7300 EUR
7 3,1800 EUR
17 3,1800 EUR
37 3,1800 EUR
75 3,1800 EUR
125 3,1800 EUR
175 3,1800 EUR
250 3,1800 EUR
350 3,1800 EUR
450 3,1800 EUR

Prodlužovací pružina Nakoupit

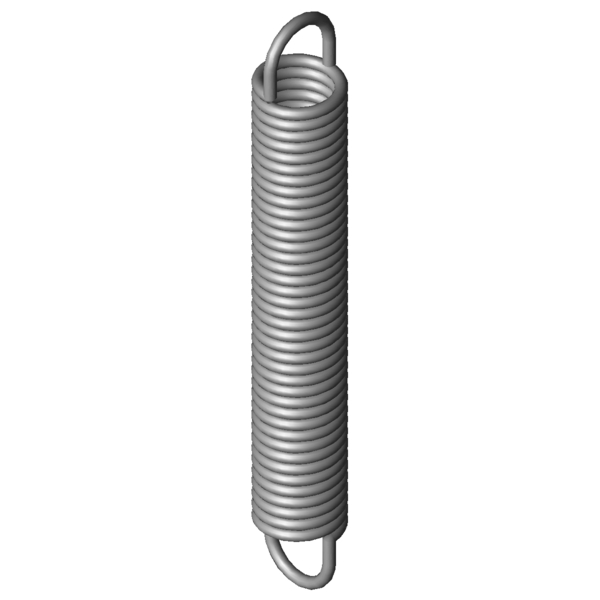

Obrázek produktu Prodlužovací pružina RZ-162OX
Obrázek produktu Prodlužovací pružina RZ-162OX
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-162OX

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 2,8 mm Prumer drátu
D mm Střední průměr vinutí
De 20 mm Vnější průměr vinutí
Dh 24,6 mm Nejmenší průměr dutinky
L0 138 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 114,1 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 236,15 mm Největší délka při statickém zatížení
sn 98,15 mm Největší dráha pružiny při statickém zatížení
Fn 282,9 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 11,95 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 2,659 N/mm Tuhost pružiny
F0 22 N Vnitřní předpínací síla
Fntol 20,14 N (+/-) Tolerance při statické maximální síle
L0tol 2 mm (+/-) Tolerance nenapnuté délky
Detol 0,35 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 35 Stupně Tolerance polohy oka
Gew 109,182 g Hmotnost výrobku
PG ###ZP - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-162OX Nerezová ocel Ø 2,8 x 20 x 138 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-162OX Nerezová ocel Ø 2,8 x 20 x 138 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-162OX Nerezová ocel Ø 2,8 x 20 x 138 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-162OX Nerezová ocel Ø 2,8 x 20 x 138 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-162OX

Formulář dotazu Prodlužovací pružina RZ-162OX Nerezová ocel Ø 2,8 x 20 x 138 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-162OX

Podobné tažné pružiny pro Prodlužovací pružina RZ-162OX Nerezová ocel Ø 2,8 x 20 x 138 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-162OX 1.4310 2,8 20 138 282,9 236,15 98,15 2,659 100,0 | 100,0 | 100,0 | 100,0
Z-162OX EN 10270-1 2,8 20 138 341,5 239,4 101,4 3,096 91,8 | 100,0 | 89,8 | 85,6
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-138X 18,6 147 0,504 1.4310 121,3 370,88 223,88 49,4 | 86,1 | 43,4 | 18,8
RZ-141CX 18 148 0,554 1.4310 125,1 357,06 209,06 50,4 | 84,9 | 45,6 | 20,8
RZ-147K-04X 20 156 0,619 1.4310 147,2 375,04 219,04 53,6 | 89,0 | 48,4 | 23,3
RZ-141BX 18 132 0,636 1.4310 125,1 313,9 181,9 52,9 | 85,7 | 49,1 | 23,9
RZ-147K-03X 20 134 0,746 1.4310 147,2 315,76 181,76 57,7 | 91,9 | 53,0 | 28,1
RZ-156AX 22,5 148 0,914 1.4310 186,1 336,36 188,36 61,2 | 90,5 | 58,9 | 34,3
RZ-147K-02X 20 112 0,938 1.4310 147,2 256,47 144,47 60,6 | 86,6 | 60,0 | 35,3
RZ-156X 22,5 130 1,075 1.4310 186,1 290,15 160,15 64,9 | 90,8 | 63,5 | 40,3
RZ-156KX 20 163,5 1,165 1.4310 207,8 328,21 164,71 67,2 | 91,2 | 66,5 | 43,8
RZ-159BX 18,5 159 1,552 1.4310 223,4 291,31 132,31 74,9 | 89,5 | 76,6 | 58,6
RZ-156JX 20 123,5 1,646 1.4310 207,8 240,07 116,57 77,9 | 92,9 | 78,8 | 61,8
RZ-159AX 18,5 141 1,785 1.4310 223,4 256,08 115,08 80,9 | 93,2 | 82,1 | 67,4
RZ-159X 18,5 124 2,099 1.4310 223,4 221,85 97,85 86,4 | 90,5 | 89,3 | 79,2
RZ-162O-01X 20 146 2,472 1.4310 282,9 251,55 105,55 95,9 | 98,2 | 96,5 | 93,0
RZ-162OX 20 138 2,659 1.4310 282,9 236,15 98,15 100,0 | 100,0 | 100,0 | 100,0
RZ-162N-01X 20 112 3,437 1.4310 282,9 187,92 75,92 86,6 | 93,7 | 88,7 | 77,4
RZ-162U-42X 18 144,5 5,153 1.4310 373,9 210,27 65,77 71,7 | 92,9 | 71,3 | 50,7
RZ-177X 19,2 151 5,635 1.4310 422,9 219,6 68,6 68,9 | 91,6 | 68,4 | 46,8
RZ-162U-41X 18 123,5 6,222 1.4310 373,9 177,97 54,47 66,2 | 90,9 | 65,6 | 42,0
RZ-203X 24 141 10,09 1.4310 643,3 199,31 58,31 53,9 | 83,7 | 51,7 | 26,1
Počet podobných kovových pružin: 19

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-162OX

Země původu: DE, German; Prodlužovací pružina RZ-162OX
