Prodlužovací pružina RZ-156AX Nerezová ocel Ø 2,5 x 22,5 x 148 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-156AX

Množství	Jedn. cena [EUR]
1	7,3900 EUR
2	4,6600 EUR
3	3,7300 EUR
7	3,1800 EUR
17	1,7800 EUR
37	1,3800 EUR
75	1,2300 EUR
125	1,2300 EUR
175	1,2300 EUR
250	1,2300 EUR
350	1,2300 EUR
450	1,2300 EUR

Prodlužovací pružina Nakoupit

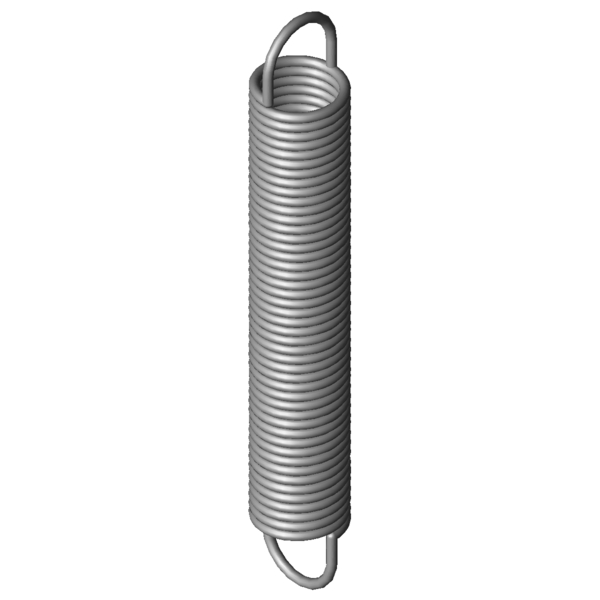

Obrázek produktu Prodlužovací pružina RZ-156AX

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-156AX

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	2,5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	22,5	mm	Vnější průměr vinutí
Dh	26,6	mm	Nejmenší průměr dutinky
L0	148	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	119,38	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	336,36	mm	Největší délka při statickém zatížení
sn	188,36	mm	Největší dráha pružiny při statickém zatížení
Fn	186,1	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	14,31	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,914	N/mm	Tuhost pružiny
F0	14	N	Vnitřní předpínací síla
Fntol	10,81	N	(+/-) Tolerance při statické maximální síle
L0tol	2	mm	(+/-) Tolerance nenapnuté délky
Detol	0,35	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	39	Stupně	Tolerance polohy oka
Gew	118,2845	g	Hmotnost výrobku
PG	#ZP	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-156AX Nerezová ocel Ø 2,5 x 22,5 x 148 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-156AX Nerezová ocel Ø 2,5 x 22,5 x 148 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-156AX Nerezová ocel Ø 2,5 x 22,5 x 148 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-156AX Nerezová ocel Ø 2,5 x 22,5 x 148 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-156AX

Formulář dotazu Prodlužovací pružina RZ-156AX Nerezová ocel Ø 2,5 x 22,5 x 148 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-156AX

Podobné tažné pružiny pro Prodlužovací pružina RZ-156AX Nerezová ocel Ø 2,5 x 22,5 x 148 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-156AX	1.4310	2,5	22,5	148	186,1	336,36	188,36	0,914	100,0 \| 100,0 \| 100,0 \| 100,0
Z-156AX	EN 10270-1	2,5	22,5	148	223,8	341,72	193,72	1,064	91,9 \| 100,0 \| 90,2 \| 85,5

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-133AX	27	146	0,167	1.4310	84,86	622,11	476,11	49,3 \| 87,3 \| 42,6 \| 18,0
RZ-121EX	17,6	149	0,18	1.4310	69,37	506,53	357,53	48,4 \| 80,5 \| 45,0 \| 19,6
RZ-130K-01X	20	145	0,235	1.4310	84,95	482,6	337,6	54,2 \| 86,3 \| 50,7 \| 25,5
RZ-136DX	22	170	0,251	1.4310	103,4	553,84	383,84	56,0 \| 88,3 \| 52,3 \| 27,3
RZ-130KX	20	136	0,255	1.4310	84,95	447,53	311,53	55,0 \| 84,3 \| 53,1 \| 27,6
RZ-136CX	22	154	0,283	1.4310	103,4	494,3	340,3	59,2 \| 91,3 \| 55,5 \| 30,8
RZ-136BX	22	138	0,326	1.4310	103,4	433,79	295,79	61,8 \| 90,3 \| 59,6 \| 35,4
RZ-147KX	24	166	0,331	1.4310	123,7	516,03	350,03	62,1 \| 90,3 \| 60,1 \| 35,8
RZ-136AX	22	124	0,374	1.4310	103,4	381,27	257,27	64,1 \| 87,2 \| 64,4 \| 40,7
RZ-138X	18,6	147	0,504	1.4310	121,3	370,88	223,88	72,3 \| 87,3 \| 74,7 \| 54,8
RZ-141CX	18	148	0,554	1.4310	125,1	357,06	209,06	75,3 \| 86,7 \| 78,7 \| 60,6
RZ-147K-04X	20	156	0,619	1.4310	147,2	375,04	219,04	80,4 \| 90,6 \| 82,5 \| 68,0
RZ-147K-03X	20	134	0,746	1.4310	147,2	315,76	181,76	86,3 \| 89,1 \| 87,8 \| 82,0
RZ-156BX	22,5	165	0,795	1.4310	186,1	381,56	216,56	92,3 \| 96,6 \| 93,5 \| 87,0
RZ-156AX	22,5	148	0,914	1.4310	186,1	336,36	188,36	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-156X	22,5	130	1,075	1.4310	186,1	290,15	160,15	91,2 \| 95,9 \| 92,5 \| 85,0
RZ-156KX	20	163,5	1,165	1.4310	207,8	328,21	164,71	86,6 \| 93,1 \| 88,5 \| 78,3
RZ-162K-01X	25	143	1,269	1.4310	229,9	310,64	167,64	83,0 \| 92,0 \| 85,0 \| 72,0
RZ-162U-33X	24	172	1,637	1.4310	287,9	334,46	162,46	73,0 \| 87,7 \| 75,4 \| 55,8
RZ-159AX	18,5	141	1,785	1.4310	223,4	256,08	115,08	71,9 \| 92,5 \| 72,2 \| 50,9
RZ-162U-32X	24	154	1,878	1.4310	287,9	295,61	141,61	69,9 \| 91,1 \| 69,9 \| 48,6
RZ-162U-31X	24	133	2,268	1.4310	287,9	250,28	117,28	64,2 \| 89,0 \| 63,5 \| 40,2
RZ-162O-01X	20	146	2,472	1.4310	282,9	251,55	105,55	63,3 \| 92,3 \| 60,9 \| 36,9
RZ-162OX	20	138	2,659	1.4310	282,9	236,15	98,15	61,2 \| 90,5 \| 58,9 \| 34,3
RZ-174X	23,2	158	2,885	1.4310	356,7	273,21	115,21	59,4 \| 89,6 \| 56,7 \| 31,9
RZ-162U-42X	18	144,5	5,153	1.4310	373,9	210,27	65,77	48,9 \| 87,0 \| 42,3 \| 17,4
RZ-177X	19,2	151	5,635	1.4310	422,9	219,6	68,6	47,8 \| 87,2 \| 40,2 \| 16,0
RZ-203X	24	141	10,09	1.4310	643,3	199,31	58,31	40,9 \| 83,8 \| 29,9 \| 9,0

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-156AX

Země původu: DE, German; Prodlužovací pružina RZ-156AX

Obrázek produktu - Tažné pružiny RZ-156AX

QR-Code: Prodlužovací pružina RZ-156AX

QR-Code - Tažné pružiny - RZ-156AX | https://www.federnshop.com/cz/v%c3%bdrobek/ta%c5%ben%c3%a9_pru%c5%beiny/rz-156ax.html
