Prodlužovací pružina RZ-162U-32X Nerezová ocel Ø 3 x 24 x 154 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-162U-32X

Množství	Jedn. cena [EUR]
1	7,6800 EUR
2	4,8400 EUR
3	3,9000 EUR
7	3,3200 EUR
17	3,3200 EUR
37	3,3200 EUR
75	3,3200 EUR
125	3,3200 EUR
175	3,3200 EUR
250	3,3200 EUR
350	3,3200 EUR
450	3,3200 EUR

Prodlužovací pružina Nakoupit

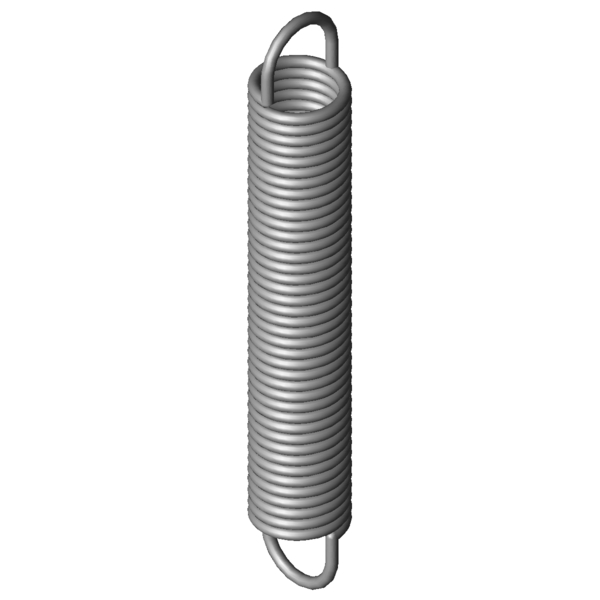

Obrázek produktu Prodlužovací pružina RZ-162U-32X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-162U-32X

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	24	mm	Vnější průměr vinutí
Dh	28,9	mm	Nejmenší průměr dutinky
L0	154	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	125,25	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	295,61	mm	Největší délka při statickém zatížení
sn	141,61	mm	Největší dráha pružiny při statickém zatížení
Fn	287,9	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	14,37	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	1,878	N/mm	Tuhost pružiny
F0	22	N	Vnitřní předpínací síla
Fntol	18,24	N	(+/-) Tolerance při statické maximální síle
L0tol	2	mm	(+/-) Tolerance nenapnuté délky
Detol	0,35	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	36	Stupně	Tolerance polohy oka
Gew	156,7145	g	Hmotnost výrobku
PG	###ZR	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-162U-32X Nerezová ocel Ø 3 x 24 x 154 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-162U-32X Nerezová ocel Ø 3 x 24 x 154 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-162U-32X Nerezová ocel Ø 3 x 24 x 154 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-162U-32X Nerezová ocel Ø 3 x 24 x 154 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-162U-32X

Formulář dotazu Prodlužovací pružina RZ-162U-32X Nerezová ocel Ø 3 x 24 x 154 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-162U-32X

Podobné tažné pružiny pro Prodlužovací pružina RZ-162U-32X Nerezová ocel Ø 3 x 24 x 154 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-162U-32X	1.4310	3	24	154	287,9	295,61	141,61	1,878	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162U-32X	EN 10270-1	3	24	154	348,5	300,84	146,84	2,187	91,7 \| 100,0 \| 89,5 \| 85,7

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-136BX	22	138	0,326	1.4310	103,4	433,79	295,79	83,0 \| 92,0 \| 84,9 \| 72,0
RZ-147KX	24	166	0,331	1.4310	123,7	516,03	350,03	49,3 \| 88,7 \| 41,7 \| 17,4
RZ-153AX	27,5	156	0,468	1.4310	153,7	461,15	305,15	54,8 \| 89,8 \| 49,9 \| 24,8
RZ-147JX	24	122	0,498	1.4310	123,7	354,87	232,87	54,1 \| 84,2 \| 51,9 \| 26,1
RZ-153X	27,5	138	0,55	1.4310	153,7	397,46	259,46	56,6 \| 86,7 \| 54,0 \| 29,1
RZ-147K-04X	20	156	0,619	1.4310	147,2	375,04	219,04	78,1 \| 89,9 \| 80,6 \| 64,0
RZ-162JX	30	154	0,672	1.4310	193,3	420,8	266,8	62,3 \| 91,1 \| 60,1 \| 35,6
RZ-156BX	22,5	165	0,795	1.4310	186,1	381,56	216,56	65,8 \| 90,1 \| 65,0 \| 42,3
RZ-156AX	22,5	148	0,914	1.4310	186,1	336,36	188,36	54,2 \| 86,3 \| 50,7 \| 25,5
RZ-162K-02X	25	171	1,008	1.4310	229,9	381,9	210,9	73,4 \| 93,1 \| 73,5 \| 53,6
RZ-156X	22,5	130	1,075	1.4310	186,1	290,15	160,15	73,6 \| 87,2 \| 76,5 \| 57,2
RZ-156KX	20	163,5	1,165	1.4310	207,8	328,21	164,71	90,0 \| 95,2 \| 91,6 \| 83,3
RZ-162K-01X	25	143	1,269	1.4310	229,9	310,64	167,64	81,2 \| 94,1 \| 82,2 \| 67,5
RZ-162U-33X	24	172	1,637	1.4310	287,9	334,46	162,46	92,4 \| 96,5 \| 93,6 \| 87,2
RZ-162U-32X	24	154	1,878	1.4310	287,9	295,61	141,61	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-31X	24	133	2,268	1.4310	287,9	250,28	117,28	89,9 \| 95,5 \| 91,4 \| 82,8
RZ-174AX	23,2	180	2,453	1.4310	356,7	315,5	135,5	63,2 \| 86,2 \| 63,4 \| 39,9
RZ-162O-01X	20	146	2,472	1.4310	282,9	251,55	105,55	63,7 \| 88,6 \| 63,4 \| 39,2
RZ-174X	23,2	158	2,885	1.4310	356,7	273,21	115,21	80,9 \| 96,0 \| 81,0 \| 65,7
RZ-177OX	25	176	3,773	1.4310	463,3	291,03	115,03	70,4 \| 88,9 \| 71,7 \| 50,5
RZ-195X	29	149	5,166	1.4310	542,5	247,22	98,22	61,0 \| 84,8 \| 61,2 \| 36,8
RZ-177X	19,2	151	5,635	1.4310	422,9	219,6	68,6	81,2 \| 89,9 \| 83,7 \| 69,9
RZ-177NX	25	122	6,059	1.4310	463,3	193,62	71,62	58,0 \| 86,2 \| 56,4 \| 31,4
RZ-203X	24	141	10,09	1.4310	643,3	199,31	58,31	50,1 \| 88,9 \| 43,0 \| 18,4

Počet podobných kovových pružin: 23
