Prodlužovací pružina RZ-147JX Nerezová ocel Ø 2,2 x 24 x 122 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-147JX

Množství	Jedn. cena [EUR]
1	7,0400 EUR
2	4,4400 EUR
3	3,4600 EUR
7	2,9500 EUR
17	1,5300 EUR
37	1,2300 EUR
75	1,0500 EUR
125	1,0500 EUR
175	1,0500 EUR
250	1,0500 EUR
350	1,0500 EUR
450	1,0500 EUR

Prodlužovací pružina Nakoupit

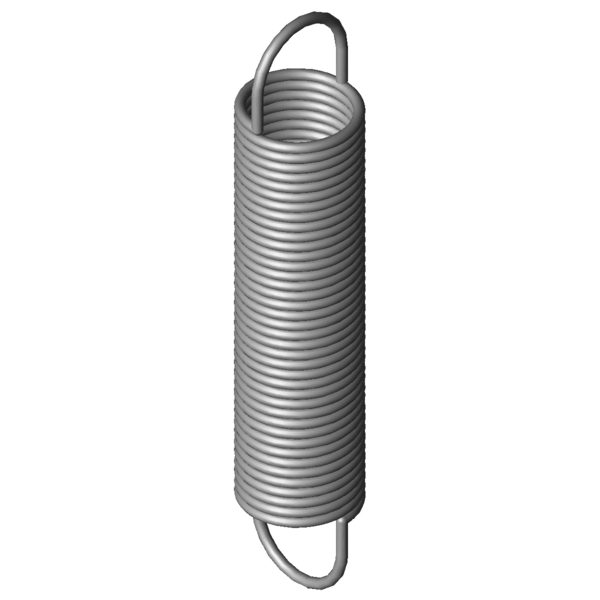

Obrázek produktu Prodlužovací pružina RZ-147JX

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-147JX

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	2,2	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	24	mm	Vnější průměr vinutí
Dh	27,8	mm	Nejmenší průměr dutinky
L0	122	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	89,65	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	354,87	mm	Největší délka při statickém zatížení
sn	232,87	mm	Největší dráha pružiny při statickém zatížení
Fn	123,7	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	16,17	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,498	N/mm	Tuhost pružiny
F0	7,851	N	Vnitřní předpínací síla
Fntol	7,12	N	(+/-) Tolerance při statické maximální síle
L0tol	2,4	mm	(+/-) Tolerance nenapnuté délky
Detol	0,45	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	41	Stupně	Tolerance polohy oka
Gew	85,4296	g	Hmotnost výrobku
PG	#ZN	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-147JX Nerezová ocel Ø 2,2 x 24 x 122 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-147JX Nerezová ocel Ø 2,2 x 24 x 122 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-147JX Nerezová ocel Ø 2,2 x 24 x 122 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-147JX Nerezová ocel Ø 2,2 x 24 x 122 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-147JX

Formulář dotazu Prodlužovací pružina RZ-147JX Nerezová ocel Ø 2,2 x 24 x 122 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-147JX

Podobné tažné pružiny pro Prodlužovací pružina RZ-147JX Nerezová ocel Ø 2,2 x 24 x 122 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-147JX	1.4310	2,2	24	122	123,7	354,87	232,87	0,498	100,0 \| 100,0 \| 100,0 \| 100,0
Z-147JX	EN 10270-1	2,2	24	122	148	360,58	238,58	0,579	92,1 \| 100,0 \| 90,6 \| 85,6

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-115F-14X	20	114,5	0,087	1.4310	44,2	597,2	482,7	46,5 \| 80,3 \| 42,0 \| 17,2
RZ-115V-17X	20	133	0,1	1.4310	51,22	611,7	478,7	48,8 \| 81,1 \| 45,0 \| 20,1
RZ-115V-16X	20	121	0,113	1.4310	51,22	544,8	423,8	51,5 \| 83,6 \| 48,2 \| 22,8
RZ-115V-15X	20	109	0,13	1.4310	51,22	477,89	368,89	52,9 \| 80,3 \| 52,3 \| 26,1
RZ-118AX	21,6	117	0,133	1.4310	56,93	519,83	402,83	54,9 \| 86,2 \| 51,9 \| 26,6
RZ-130E-14X	24	143,5	0,141	1.4310	73,5	640,3	496,8	65,4 \| 89,4 \| 64,9 \| 41,9
RZ-130E-13X	24	107,5	0,211	1.4310	73,5	438	330,5	65,6 \| 90,0 \| 64,9 \| 41,9
RZ-133X	27	118	0,225	1.4310	84,86	470,1	352,1	68,3 \| 92,2 \| 67,4 \| 45,4
RZ-136BX	22	138	0,326	1.4310	103,4	433,79	295,79	79,1 \| 90,3 \| 81,2 \| 65,8
RZ-136AX	22	124	0,374	1.4310	103,4	381,27	257,27	85,5 \| 93,7 \| 87,1 \| 75,7
RZ-136X	22	110	0,44	1.4310	103,4	328,75	218,75	89,6 \| 90,9 \| 88,8 \| 89,0
RZ-147JX	24	122	0,498	1.4310	123,7	354,87	232,87	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-147K-03X	20	134	0,746	1.4310	147,2	315,76	181,76	79,4 \| 91,5 \| 81,0 \| 65,6
RZ-147K-02X	20	112	0,938	1.4310	147,2	256,47	144,47	72,3 \| 91,7 \| 73,0 \| 52,1
RZ-156X	22,5	130	1,075	1.4310	186,1	290,15	160,15	68,4 \| 91,9 \| 67,6 \| 45,7
RZ-162K-01X	25	143	1,269	1.4310	229,9	310,64	167,64	54,5 \| 86,9 \| 50,8 \| 25,8
RZ-156JX	20	123,5	1,646	1.4310	207,8	240,07	116,57	58,2 \| 90,0 \| 54,8 \| 29,8
RZ-162U-32X	24	154	1,878	1.4310	287,9	295,61	141,61	49,3 \| 88,7 \| 41,7 \| 17,4
RZ-162K-21X	25	104	1,986	1.4310	229,9	211,1	107,1	53,8 \| 86,6 \| 49,9 \| 24,7
RZ-159X	18,5	124	2,099	1.4310	223,4	221,85	97,85	53,3 \| 87,8 \| 48,7 \| 23,3
RZ-162U-31X	24	133	2,268	1.4310	287,9	250,28	117,28	52,2 \| 88,4 \| 46,7 \| 21,6
RZ-170X	28,2	118	2,373	1.4310	297,5	235,48	117,48	50,2 \| 83,5 \| 46,0 \| 21,0
RZ-162U-30X	24	115	2,758	1.4310	287,9	211,43	96,43	49,7 \| 89,2 \| 42,2 \| 17,8
RZ-162N-01X	20	112	3,437	1.4310	282,9	187,92	75,92	45,7 \| 84,6 \| 38,2 \| 14,3
RZ-162U-29X	24	94	3,688	1.4310	287,9	166,1	72,1	44,6 \| 83,5 \| 37,0 \| 13,3
RZ-173X	23,2	110	4,634	1.4310	356,7	181,74	71,74	42,9 \| 85,2 \| 32,7 \| 10,7
RZ-177NX	25	122	6,059	1.4310	463,3	193,62	71,62	40,9 \| 85,7 \| 28,7 \| 8,2

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-147JX

Země původu: DE, German; Prodlužovací pružina RZ-147JX
