Prodlužovací pružina RZ-115V-15X Nerezová ocel Ø 1,5 x 20 x 109 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-115V-15X

Množství Jedn. cena [EUR]
1 6,8600 EUR
2 4,3200 EUR
3 3,3700 EUR
7 2,8700 EUR
17 1,4400 EUR
37 1,1200 EUR
75 0,9700 EUR
125 0,8996 EUR
175 0,8860 EUR
250 0,8679 EUR
350 0,8284 EUR
450 0,7603 EUR

Prodlužovací pružina Nakoupit

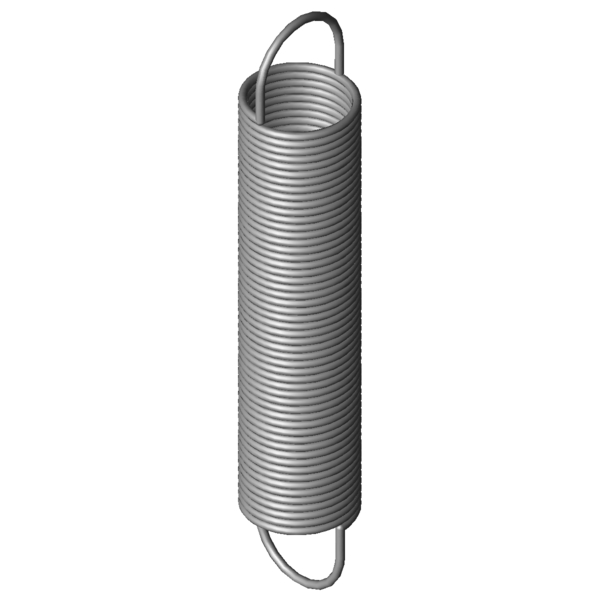

Obrázek produktu Prodlužovací pružina RZ-115V-15X
Obrázek produktu Prodlužovací pružina RZ-115V-15X
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-115V-15X

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 1,5 mm Prumer drátu
D mm Střední průměr vinutí
De 20 mm Vnější průměr vinutí
Dh 22,7 mm Nejmenší průměr dutinky
L0 109 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 82,13 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 477,89 mm Největší délka při statickém zatížení
sn 368,89 mm Největší dráha pružiny při statickém zatížení
Fn 51,22 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 13,43 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 0,13 N/mm Tuhost pružiny
F0 3,211 N Vnitřní předpínací síla
Fntol 3,07 N (+/-) Tolerance při statické maximální síle
L0tol 2,4 mm (+/-) Tolerance nenapnuté délky
Detol 0,45 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 54 Stupně Tolerance polohy oka
Gew 45,0746 g Hmotnost výrobku
PG ZM - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-115V-15X Nerezová ocel Ø 1,5 x 20 x 109 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-115V-15X Nerezová ocel Ø 1,5 x 20 x 109 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-115V-15X Nerezová ocel Ø 1,5 x 20 x 109 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-115V-15X Nerezová ocel Ø 1,5 x 20 x 109 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-115V-15X

Formulář dotazu Prodlužovací pružina RZ-115V-15X Nerezová ocel Ø 1,5 x 20 x 109 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-115V-15X

Podobné tažné pružiny pro Prodlužovací pružina RZ-115V-15X Nerezová ocel Ø 1,5 x 20 x 109 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-115V-15X 1.4310 1,5 20 109 51,22 477,89 368,89 0,13 100,0 | 100,0 | 100,0 | 100,0
Z-115V-15X EN 10270-1 1,5 20 109 60,54 482,15 373,15 0,152 92,4 | 100,0 | 91,7 | 85,6
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-115F-14X 20 114,5 0,087 1.4310 44,2 597,2 482,7 81,2 | 96,2 | 81,4 | 65,9
RZ-115V-17X 20 133 0,1 1.4310 51,22 611,7 478,7 86,5 | 94,0 | 88,5 | 77,1
RZ-115V-16X 20 121 0,113 1.4310 51,22 544,8 423,8 92,4 | 96,7 | 93,5 | 87,0
RZ-115V-15X 20 109 0,13 1.4310 51,22 477,89 368,89 100,0 | 100,0 | 100,0 | 100,0
RZ-115F-13X 20 86,3 0,131 1.4310 44,2 407,4 321,1 92,2 | 90,8 | 86,7 | 99,1
RZ-118AX 21,6 117 0,133 1.4310 56,93 519,83 402,83 94,1 | 93,2 | 90,8 | 98,2
RZ-115V-14X 20 99 0,15 1.4310 51,22 419,85 320,85 92,5 | 96,9 | 93,5 | 87,0
RZ-115V-13X 20 90 0,172 1.4310 51,22 369,67 279,67 86,0 | 94,2 | 87,9 | 75,8
RZ-118X 21,6 95 0,18 1.4310 56,93 392,91 297,91 83,1 | 91,2 | 85,4 | 72,7
RZ-130E-13X 24 107,5 0,211 1.4310 73,5 438 330,5 76,8 | 88,4 | 79,6 | 62,4
RZ-121BX 17,6 111 0,26 1.4310 69,37 358,16 247,16 71,1 | 93,3 | 70,4 | 49,5
RZ-121AX 17,6 99,8 0,299 1.4310 69,37 314,8 215 66,7 | 91,1 | 66,1 | 43,0
RZ-130JX 20 100 0,383 1.4310 84,95 307,25 207,25 61,3 | 91,7 | 58,2 | 33,9
RZ-136X 22 110 0,44 1.4310 103,4 328,75 218,75 57,4 | 88,3 | 54,4 | 29,4
RZ-130K-04X 16 109 0,658 1.4310 105 256,61 147,61 50,6 | 87,8 | 44,4 | 19,5
RZ-141AX 18 118 0,731 1.4310 125,1 276,28 158,28 48,4 | 85,8 | 41,9 | 17,6
RZ-147K-03X 20 134 0,746 1.4310 147,2 315,76 181,76 47,5 | 83,2 | 42,0 | 17,1
RZ-141X 18 104 0,86 1.4310 125,1 238,58 134,58 46,8 | 86,8 | 38,7 | 14,9
RZ-137AX 18,6 95 0,881 1.4310 121,3 223 128 46,1 | 85,1 | 38,5 | 14,7
Počet podobných kovových pružin: 18

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-115V-15X
