Prodlužovací pružina RZ-115V-13X Nerezová ocel Ø 1,5 x 20 x 90 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-115V-13X

Množství Jedn. cena [EUR]
1 6,7100 EUR
2 4,2300 EUR
3 3,0800 EUR
7 2,6300 EUR
17 1,3800 EUR
37 1,0500 EUR
75 0,8600 EUR
125 0,7979 EUR
175 0,7848 EUR
250 0,7607 EUR
350 0,7408 EUR
450 0,6532 EUR

Prodlužovací pružina Nakoupit

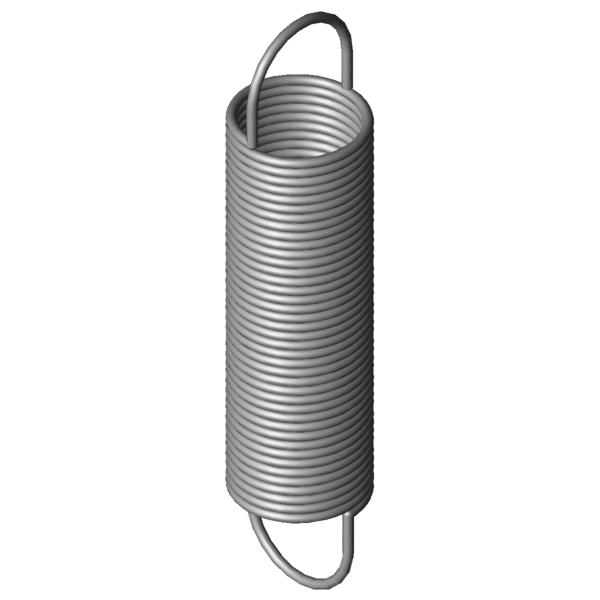

Obrázek produktu Prodlužovací pružina RZ-115V-13X
Obrázek produktu Prodlužovací pružina RZ-115V-13X
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-115V-13X

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 1,5 mm Prumer drátu
D mm Střední průměr vinutí
De 20 mm Vnější průměr vinutí
Dh 22,7 mm Nejmenší průměr dutinky
L0 90 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 62,63 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 369,67 mm Největší délka při statickém zatížení
sn 279,67 mm Největší dráha pružiny při statickém zatížení
Fn 51,22 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 13,68 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 0,172 N/mm Tuhost pružiny
F0 3,211 N Vnitřní předpínací síla
Fntol 3,19 N (+/-) Tolerance při statické maximální síle
L0tol 1,8 mm (+/-) Tolerance nenapnuté délky
Detol 0,45 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 47 Stupně Tolerance polohy oka
Gew 34,5172 g Hmotnost výrobku
PG ZL - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-115V-13X Nerezová ocel Ø 1,5 x 20 x 90 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-115V-13X Nerezová ocel Ø 1,5 x 20 x 90 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-115V-13X Nerezová ocel Ø 1,5 x 20 x 90 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-115V-13X Nerezová ocel Ø 1,5 x 20 x 90 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-115V-13X

Formulář dotazu Prodlužovací pružina RZ-115V-13X Nerezová ocel Ø 1,5 x 20 x 90 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-115V-13X

Podobné tažné pružiny pro Prodlužovací pružina RZ-115V-13X Nerezová ocel Ø 1,5 x 20 x 90 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-115V-13X 1.4310 1,5 20 90 51,22 369,67 279,67 0,172 90,1 | 95,9 | 91,4 | 82,8
Z-115V-13X EN 10270-1 1,5 20 90 60,54 372,9 282,9 0,2 92,4 | 100,0 | 91,7 | 85,6
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-103AX 17,2 91,9 0,1 1.4310 35,5 425,5 333,6 74,6 | 89,1 | 76,6 | 58,1
RZ-115V-15X 20 109 0,13 1.4310 51,22 477,89 368,89 100,0 | 100,0 | 100,0 | 100,0
RZ-115F-13X 20 86,3 0,131 1.4310 44,2 407,4 321,1 92,2 | 90,8 | 86,7 | 99,1
RZ-115V-14X 20 99 0,15 1.4310 51,22 419,85 320,85 92,5 | 96,9 | 93,5 | 87,0
RZ-115V-13X 20 90 0,172 1.4310 51,22 369,67 279,67 86,0 | 94,2 | 87,9 | 75,8
RZ-118X 21,6 95 0,18 1.4310 56,93 392,91 297,91 83,1 | 91,2 | 85,4 | 72,7
RZ-115V-12X 20 79 0,207 1.4310 51,22 310,63 231,63 100,0 | 100,0 | 100,0 | 100,0
RZ-117AX 21,6 85 0,212 1.4310 56,93 337,94 252,94 94,0 | 93,1 | 90,8 | 98,2
RZ-115V-11X 20 70 0,252 1.4310 51,22 260,45 190,45 89,8 | 96,2 | 91,1 | 82,2
RZ-121AX 17,6 99,8 0,299 1.4310 69,37 314,8 215 66,7 | 91,1 | 66,1 | 43,0
RZ-121X 17,6 88,6 0,352 1.4310 69,37 271,39 182,79 75,0 | 90,3 | 76,4 | 58,3
RZ-130JX 20 100 0,383 1.4310 84,95 307,25 207,25 61,3 | 91,7 | 58,2 | 33,9
RZ-130HX 20 73 0,616 1.4310 84,95 202,05 129,05 61,2 | 91,9 | 58,0 | 33,6
RZ-147HX 24 88,6 0,799 1.4310 123,7 233,49 144,89 50,5 | 83,3 | 46,6 | 21,5
RZ-137AX 18,6 95 0,881 1.4310 121,3 223 128 46,1 | 85,1 | 38,5 | 14,7
RZ-147K-02X 20 112 0,938 1.4310 147,2 256,47 144,47 48,0 | 82,8 | 43,2 | 18,0
RZ-140AX 18 87,4 1,077 1.4310 125,1 195,19 107,79 49,3 | 85,1 | 43,7 | 19,1
RZ-147K-01X 20 90,9 1,264 1.4310 147,2 198,09 107,19 47,2 | 85,0 | 40,5 | 16,1
RZ-141GX 16 87 1,558 1.4310 139,7 169,27 82,27 42,6 | 83,9 | 33,0 | 10,8
RZ-147K-21X 20 75,5 1,671 1.4310 147,2 156,6 81,1 42,0 | 84,0 | 31,9 | 10,1
Počet podobných kovových pružin: 19

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-115V-13X

Země původu: DE, German; Prodlužovací pružina RZ-115V-13X
