Prodlužovací pružina RZ-103AX Nerezová ocel Ø 1,25 x 17,2 x 91,9 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-103AX

Množství Jedn. cena [EUR]
1 6,8600 EUR
2 4,3200 EUR
3 3,3700 EUR
7 2,8700 EUR
17 1,4400 EUR
37 1,1200 EUR
75 0,9700 EUR
125 0,8996 EUR
175 0,8860 EUR
250 0,8679 EUR
350 0,8284 EUR
450 0,7603 EUR

Prodlužovací pružina Nakoupit

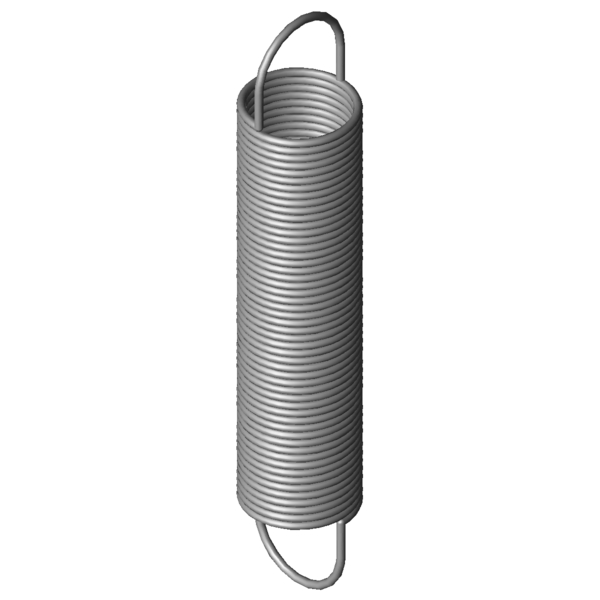

Obrázek produktu Prodlužovací pružina RZ-103AX
Obrázek produktu Prodlužovací pružina RZ-103AX
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-103AX

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 1,25 mm Prumer drátu
D mm Střední průměr vinutí
De 17,2 mm Vnější průměr vinutí
Dh 19,5 mm Nejmenší průměr dutinky
L0 91,9 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 67,19 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 425,5 mm Největší délka při statickém zatížení
sn 333,6 mm Největší dráha pružiny při statickém zatížení
Fn 35,5 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 12,35 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 0,1 N/mm Tuhost pružiny
F0 2,211 N Vnitřní předpínací síla
Fntol 2,21 N (+/-) Tolerance při statické maximální síle
L0tol 1,8 mm (+/-) Tolerance nenapnuté délky
Detol 0,35 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 55 Stupně Tolerance polohy oka
Gew 26,5003 g Hmotnost výrobku
PG ZM - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-103AX Nerezová ocel Ø 1,25 x 17,2 x 91,9 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-103AX Nerezová ocel Ø 1,25 x 17,2 x 91,9 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-103AX Nerezová ocel Ø 1,25 x 17,2 x 91,9 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-103AX Nerezová ocel Ø 1,25 x 17,2 x 91,9 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-103AX

Formulář dotazu Prodlužovací pružina RZ-103AX Nerezová ocel Ø 1,25 x 17,2 x 91,9 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-103AX

Podobné tažné pružiny pro Prodlužovací pružina RZ-103AX Nerezová ocel Ø 1,25 x 17,2 x 91,9 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-103AX 1.4310 1,25 17,2 91,9 35,5 425,5 333,6 0,1 100,0 | 100,0 | 100,0 | 100,0
Z-103AX EN 10270-1 1,25 17,2 91,9 42,35 432,5 340,6 0,116 92,2 | 100,0 | 90,9 | 85,6
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-103AX 17,2 91,9 0,1 1.4310 35,5 425,5 333,6 100,0 | 100,0 | 100,0 | 100,0
RZ-115F-13X 20 86,3 0,131 1.4310 44,2 407,4 321,1 85,1 | 89,7 | 88,3 | 77,3
RZ-103X 17,2 70,8 0,143 1.4310 35,5 303,21 232,41 82,3 | 92,3 | 84,8 | 69,7
RZ-115V-14X 20 99 0,15 1.4310 51,22 419,85 320,85 78,9 | 87,4 | 82,7 | 66,7
RZ-115V-13X 20 90 0,172 1.4310 51,22 369,67 279,67 74,6 | 89,1 | 76,6 | 58,1
RZ-106BX 13,7 88,7 0,199 1.4310 44,22 295,8 207,1 71,0 | 92,1 | 71,2 | 49,8
RZ-121BX 17,6 111 0,26 1.4310 69,37 358,16 247,16 62,3 | 86,2 | 62,6 | 37,9
RZ-121AX 17,6 99,8 0,299 1.4310 69,37 314,8 215 60,0 | 89,3 | 57,8 | 33,0
RZ-115V-25X 15 101,5 0,335 1.4310 67,55 287,79 186,29 56,9 | 87,0 | 54,2 | 29,3
RZ-121X 17,6 88,6 0,352 1.4310 69,37 271,39 182,79 57,3 | 90,8 | 53,0 | 28,0
RZ-115V-24X 15 91 0,385 1.4310 67,55 253 162 55,3 | 89,9 | 50,6 | 25,5
RZ-115V-23X 15 82 0,442 1.4310 67,55 223,23 141,23 52,1 | 86,6 | 47,4 | 22,2
RZ-121KX 15,5 96 0,457 1.4310 78,31 254,74 158,74 52,0 | 88,0 | 46,5 | 21,6
RZ-121JX 15,5 86,5 0,524 1.4310 78,31 224,87 138,37 49,9 | 87,5 | 43,4 | 18,8
RZ-124AX 14,1 94,2 0,628 1.4310 85,63 220,52 126,32 47,1 | 85,9 | 39,7 | 15,7
RZ-141X 18 104 0,86 1.4310 125,1 238,58 134,58 42,6 | 82,1 | 34,4 | 11,4
Počet podobných kovových pružin: 15

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-103AX

Země původu: DE, German; Prodlužovací pružina RZ-103AX
