Prodlužovací pružina RZ-115F-13X Nerezová ocel Ø 1,4 x 20 x 86,3 mm / 270°

Name: RZ-115F-13X - Tažné pružiny
SKU: RZ-115F-13X
Availability: InStock

Cenová stupnice - Prodlužovací pružina RZ-115F-13X

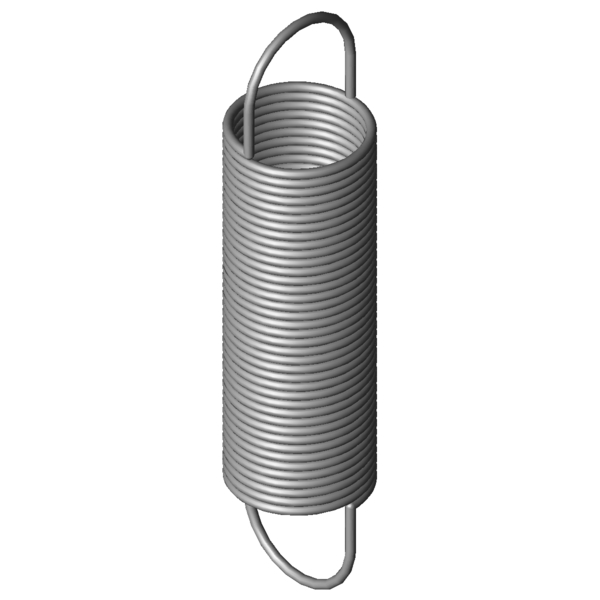

Obrázek produktu Prodlužovací pružina RZ-115F-13X

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	1,4	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	20	mm	Vnější průměr vinutí
Dh	23	mm	Nejmenší průměr dutinky
L0	86,3	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	57,05	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	407,4	mm	Největší délka při statickém zatížení
sn	321,1	mm	Největší dráha pružiny při statickém zatížení
Fn	44,2	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	14,63	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,131	N/mm	Tuhost pružiny
F0	2	N	Vnitřní předpínací síla
Fntol	2,8	N	(+/-) Tolerance při statické maximální síle
L0tol	1,8	mm	(+/-) Tolerance nenapnuté délky
Detol	0,35	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	48	Stupně	Tolerance polohy oka
Gew	29,5172	g	Hmotnost výrobku
PG	ZK	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-115F-13X	1.4310	1,4	20	86,3	44,2	407,4	321,1	0,131	90,9 \| 93,5 \| 93,1 \| 86,2
Z-115F-13X	EN 10270-1	1,4	20	86,3	49,5	394,79	308,49	0,153	92,8 \| 100,0 \| 92,7 \| 85,8

Počet podobných kovových pružin: 2

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-103AX	17,2	91,9	0,1	1.4310	35,5	425,5	333,6	78,9 \| 87,4 \| 82,7 \| 66,7
RZ-115F-13X	20	86,3	0,131	1.4310	44,2	407,4	321,1	90,9 \| 93,5 \| 93,1 \| 86,2
RZ-115V-14X	20	99	0,15	1.4310	51,22	419,85	320,85	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-115V-13X	20	90	0,172	1.4310	51,22	369,67	279,67	92,6 \| 97,0 \| 93,6 \| 87,2
RZ-118X	21,6	95	0,18	1.4310	56,93	392,91	297,91	89,7 \| 94,1 \| 91,4 \| 83,5
RZ-115V-12X	20	79	0,207	1.4310	51,22	310,63	231,63	92,8 \| 92,0 \| 86,3 \| 100,0
RZ-115F-12X	20	65,3	0,211	1.4310	44,2	265,25	199,95	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-117AX	21,6	85	0,212	1.4310	56,93	337,94	252,94	82,0 \| 90,7 \| 84,4 \| 70,9
RZ-115V-11X	20	70	0,252	1.4310	51,22	260,45	190,45	89,5 \| 95,5 \| 90,8 \| 82,2
RZ-121X	17,6	88,6	0,352	1.4310	69,37	271,39	182,79	66,0 \| 90,4 \| 65,4 \| 42,1
RZ-130JX	20	100	0,383	1.4310	84,95	307,25	207,25	65,2 \| 94,1 \| 62,4 \| 38,9
RZ-121JX	15,5	86,5	0,524	1.4310	78,31	224,87	138,37	54,1 \| 88,3 \| 49,8 \| 24,3
RZ-130HX	20	73	0,616	1.4310	84,95	202,05	129,05	60,3 \| 89,1 \| 58,3 \| 33,6
RZ-147HX	24	88,6	0,799	1.4310	123,7	233,49	144,89	46,0 \| 81,5 \| 40,4 \| 16,1
RZ-135AX	22	72,8	0,843	1.4310	103,4	186,99	114,19	52,6 \| 83,5 \| 49,9 \| 24,4
RZ-137AX	18,6	95	0,881	1.4310	121,3	223	128	48,6 \| 88,0 \| 41,1 \| 16,8
RZ-130K-03X	16	84,6	0,923	1.4310	105	189,82	105,22	45,5 \| 85,3 \| 37,4 \| 13,8

Počet podobných kovových pružin: 16
