Prodlužovací pružina RZ-115V-14X Nerezová ocel Ø 1,5 x 20 x 99 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-115V-14X

Množství	Jedn. cena [EUR]
1	6,8600 EUR
2	4,3200 EUR
3	3,3700 EUR
7	2,8700 EUR
17	1,4400 EUR
37	1,1200 EUR
75	0,9700 EUR
125	0,8996 EUR
175	0,8860 EUR
250	0,8679 EUR
350	0,8284 EUR
450	0,7603 EUR

Prodlužovací pružina Nakoupit

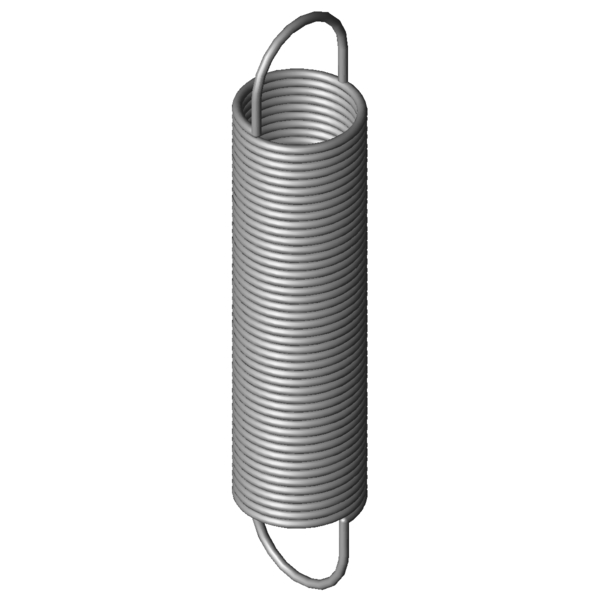

Obrázek produktu Prodlužovací pružina RZ-115V-14X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-115V-14X

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	1,5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	20	mm	Vnější průměr vinutí
Dh	22,7	mm	Nejmenší průměr dutinky
L0	99	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	71,63	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	419,85	mm	Největší délka při statickém zatížení
sn	320,85	mm	Největší dráha pružiny při statickém zatížení
Fn	51,22	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	13,68	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,15	N/mm	Tuhost pružiny
F0	3,211	N	Vnitřní předpínací síla
Fntol	3,12	N	(+/-) Tolerance při statické maximální síle
L0tol	1,8	mm	(+/-) Tolerance nenapnuté délky
Detol	0,45	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	51	Stupně	Tolerance polohy oka
Gew	39,3898	g	Hmotnost výrobku
PG	ZM	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-115V-14X Nerezová ocel Ø 1,5 x 20 x 99 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-115V-14X Nerezová ocel Ø 1,5 x 20 x 99 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-115V-14X Nerezová ocel Ø 1,5 x 20 x 99 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-115V-14X Nerezová ocel Ø 1,5 x 20 x 99 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-115V-14X

Formulář dotazu Prodlužovací pružina RZ-115V-14X Nerezová ocel Ø 1,5 x 20 x 99 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-115V-14X

Podobné tažné pružiny pro Prodlužovací pružina RZ-115V-14X Nerezová ocel Ø 1,5 x 20 x 99 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-115V-14X	1.4310	1,5	20	99	51,22	419,85	320,85	0,15	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115V-14X	EN 10270-1	1,5	20	99	60,54	423,55	324,55	0,174	92,4 \| 100,0 \| 91,7 \| 85,6

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-115F-14X	20	114,5	0,087	1.4310	44,2	597,2	482,7	75,7 \| 93,3 \| 76,4 \| 57,4
RZ-103AX	17,2	91,9	0,1	1.4310	35,5	425,5	333,6	78,9 \| 87,4 \| 82,7 \| 66,7
RZ-115V-16X	20	121	0,113	1.4310	51,22	544,8	423,8	85,8 \| 93,9 \| 87,9 \| 75,7
RZ-115V-15X	20	109	0,13	1.4310	51,22	477,89	368,89	92,5 \| 96,9 \| 93,5 \| 87,0
RZ-115F-13X	20	86,3	0,131	1.4310	44,2	407,4	321,1	71,8 \| 91,5 \| 72,8 \| 51,2
RZ-115V-14X	20	99	0,15	1.4310	51,22	419,85	320,85	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-115V-13X	20	90	0,172	1.4310	51,22	369,67	279,67	92,6 \| 97,0 \| 93,6 \| 87,2
RZ-118X	21,6	95	0,18	1.4310	56,93	392,91	297,91	89,7 \| 94,1 \| 91,4 \| 83,5
RZ-115V-12X	20	79	0,207	1.4310	51,22	310,63	231,63	89,8 \| 96,2 \| 91,1 \| 82,2
RZ-117AX	21,6	85	0,212	1.4310	56,93	337,94	252,94	82,0 \| 90,7 \| 84,4 \| 70,9
RZ-121BX	17,6	111	0,26	1.4310	69,37	358,16	247,16	74,2 \| 90,3 \| 75,4 \| 56,9
RZ-121AX	17,6	99,8	0,299	1.4310	69,37	314,8	215	71,2 \| 93,6 \| 70,4 \| 49,5
RZ-121X	17,6	88,6	0,352	1.4310	69,37	271,39	182,79	66,0 \| 90,4 \| 65,4 \| 42,1
RZ-130JX	20	100	0,383	1.4310	84,95	307,25	207,25	65,2 \| 94,1 \| 62,4 \| 38,9
RZ-136X	22	110	0,44	1.4310	103,4	328,75	218,75	59,3 \| 85,3 \| 58,9 \| 33,8
RZ-141X	18	104	0,86	1.4310	125,1	238,58	134,58	48,4 \| 86,7 \| 41,4 \| 17,2
RZ-137AX	18,6	95	0,881	1.4310	121,3	223	128	48,6 \| 88,0 \| 41,1 \| 16,8
RZ-147K-02X	20	112	0,938	1.4310	147,2	256,47	144,47	47,0 \| 85,5 \| 39,9 \| 15,7
RZ-140AX	18	87,4	1,077	1.4310	125,1	195,19	107,79	45,2 \| 84,4 \| 37,3 \| 13,8
RZ-147K-01X	20	90,9	1,264	1.4310	147,2	198,09	107,19	44,1 \| 86,7 \| 34,1 \| 11,6
RZ-147K-21X	20	75,5	1,671	1.4310	147,2	156,6	81,1	46,8 \| 87,0 \| 38,7 \| 14,8

Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-115V-14X

Země původu: DE, German; Prodlužovací pružina RZ-115V-14X
