Prodlužovací pružina RZ-115F-14X Nerezová ocel Ø 1,4 x 20 x 114,5 mm / 270°

Name: RZ-115F-14X - Tažné pružiny
SKU: RZ-115F-14X
Availability: InStock

Cenová stupnice - Prodlužovací pružina RZ-115F-14X

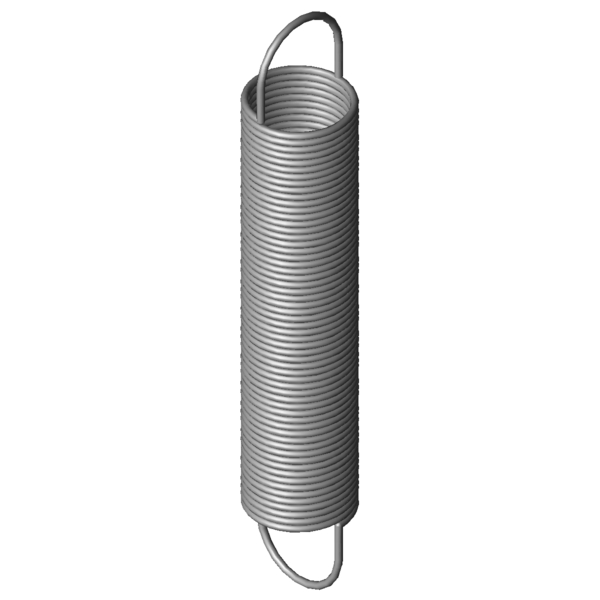

Obrázek produktu Prodlužovací pružina RZ-115F-14X

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1	-	N	Síla předepjaté pružiny
L1	-	mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1	-	mm	Dráha předepjaté pružiny
F2	-	N	Síla zatížené pružiny
L2	-	mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2	-	mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	1,4	mm	Prumer drátu
D	-	mm	Střední průměr vinutí
De	20	mm	Vnější průměr vinutí
Dh	23	mm	Nejmenší průměr dutinky
L0	114,5	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	85,05	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	597,2	mm	Největší délka při statickém zatížení
sn	482,7	mm	Největší dráha pružiny při statickém zatížení
Fn	44,2	N	Maximální síla při statickém zatížení
n	-	Stück	Anzahl der federnden Windungen
nt	-	Kus	Počet vinutí
Lh	14,73	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,087	N/mm	Tuhost pružiny
F0	2	N	Vnitřní předpínací síla
Fntol	2,8	N	(+/-) Tolerance při statické maximální síle
L0tol	2,4	mm	(+/-) Tolerance nenapnuté délky
Detol	0,35	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	52	Stupně	Tolerance polohy oka
Gew	43,7424	g	Hmotnost výrobku
PG	ZK	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-115F-14X	1.4310	1,4	20	114,5	44,2	597,2	482,7	0,087	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115F-14X	EN 10270-1	1,4	20	114,5	49,5	578,2	463,7	0,102	92,8 \| 100,0 \| 92,7 \| 85,8

Počet podobných kovových pružin: 2

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-115F-14X	20	114,5	0,087	1.4310	44,2	597,2	482,7	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-115V-17X	20	133	0,1	1.4310	51,22	611,7	478,7	90,5 \| 93,1 \| 92,7 \| 85,6
RZ-115V-16X	20	121	0,113	1.4310	51,22	544,8	423,8	86,3 \| 96,0 \| 87,0 \| 75,8
RZ-115V-15X	20	109	0,13	1.4310	51,22	477,89	368,89	81,2 \| 96,2 \| 81,4 \| 65,9
RZ-118AX	21,6	117	0,133	1.4310	56,93	519,83	402,83	79,3 \| 92,7 \| 80,5 \| 64,8
RZ-115V-14X	20	99	0,15	1.4310	51,22	419,85	320,85	75,7 \| 93,3 \| 76,4 \| 57,4
RZ-115V-13X	20	90	0,172	1.4310	51,22	369,67	279,67	70,9 \| 90,6 \| 72,1 \| 50,0
RZ-121CX	17,6	123	0,23	1.4310	69,37	402,35	279,35	62,4 \| 89,5 \| 60,8 \| 36,9
RZ-130KX	20	136	0,255	1.4310	84,95	447,53	311,53	59,7 \| 87,3 \| 58,3 \| 33,6
RZ-121BX	17,6	111	0,26	1.4310	69,37	358,16	247,16	60,3 \| 90,8 \| 57,5 \| 32,6
RZ-136AX	22	124	0,374	1.4310	103,4	381,27	257,27	51,7 \| 84,4 \| 48,0 \| 22,8
RZ-130JX	20	100	0,383	1.4310	84,95	307,25	207,25	52,7 \| 88,4 \| 47,5 \| 22,3
RZ-136X	22	110	0,44	1.4310	103,4	328,75	218,75	49,7 \| 85,7 \| 44,0 \| 19,4
RZ-141AX	18	118	0,731	1.4310	125,1	276,28	158,28	43,8 \| 85,7 \| 34,1 \| 11,6
RZ-147K-03X	20	134	0,746	1.4310	147,2	315,76	181,76	42,7 \| 83,0 \| 33,8 \| 11,3
RZ-141X	18	104	0,86	1.4310	125,1	238,58	134,58	41,7 \| 83,6 \| 31,6 \| 9,9

Počet podobných kovových pružin: 15
