Prodlužovací pružina RZ-115V-25X Nerezová ocel Ø 1,5 x 15 x 101,5 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-115V-25X

Množství	Jedn. cena [EUR]
1	6,8600 EUR
2	4,3200 EUR
3	3,3700 EUR
7	2,8700 EUR
17	1,4400 EUR
37	1,1200 EUR
75	0,9700 EUR
125	0,8996 EUR
175	0,8860 EUR
250	0,8679 EUR
350	0,8284 EUR
450	0,7603 EUR

Prodlužovací pružina Nakoupit

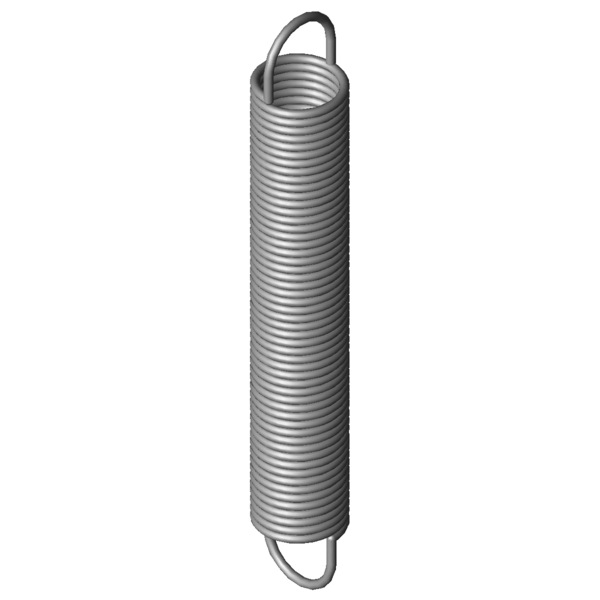

Obrázek produktu Prodlužovací pružina RZ-115V-25X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-115V-25X

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	1,5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	15	mm	Vnější průměr vinutí
Dh	17,6	mm	Nejmenší průměr dutinky
L0	101,5	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	82,13	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	287,79	mm	Největší délka při statickém zatížení
sn	186,29	mm	Největší dráha pružiny při statickém zatížení
Fn	67,55	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	9,68	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,335	N/mm	Tuhost pružiny
F0	5,151	N	Vnitřní předpínací síla
Fntol	3,85	N	(+/-) Tolerance při statické maximální síle
L0tol	2,4	mm	(+/-) Tolerance nenapnuté délky
Detol	0,35	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	45	Stupně	Tolerance polohy oka
Gew	32,8923	g	Hmotnost výrobku
PG	ZM	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-115V-25X Nerezová ocel Ø 1,5 x 15 x 101,5 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-115V-25X Nerezová ocel Ø 1,5 x 15 x 101,5 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-115V-25X Nerezová ocel Ø 1,5 x 15 x 101,5 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-115V-25X Nerezová ocel Ø 1,5 x 15 x 101,5 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-115V-25X

Formulář dotazu Prodlužovací pružina RZ-115V-25X Nerezová ocel Ø 1,5 x 15 x 101,5 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-115V-25X

Podobné tažné pružiny pro Prodlužovací pružina RZ-115V-25X Nerezová ocel Ø 1,5 x 15 x 101,5 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-115V-25X	1.4310	1,5	15	101,5	67,55	287,79	186,29	0,335	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115V-25X	EN 10270-1	1,5	15	101,5	79,83	289,69	188,19	0,39	92,4 \| 100,0 \| 91,8 \| 85,5

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-100E-14X	14	86,4	0,1	1.4310	29,34	362,95	276,55	56,2 \| 83,9 \| 55,4 \| 29,3
RZ-103AX	17,2	91,9	0,1	1.4310	35,5	425,5	333,6	56,9 \| 87,0 \| 54,2 \| 29,3
RZ-106DX	13,7	108,7	0,154	1.4310	44,22	375,24	266,54	67,6 \| 89,3 \| 67,7 \| 45,8
RZ-106CX	13,7	98,7	0,174	1.4310	44,22	335,52	236,82	71,4 \| 90,6 \| 72,1 \| 51,5
RZ-106BX	13,7	88,7	0,199	1.4310	44,22	295,8	207,1	74,6 \| 87,4 \| 77,7 \| 58,9
RZ-115LX	15	105	0,224	1.4310	55,72	334,68	229,68	81,8 \| 96,7 \| 81,8 \| 66,9
RZ-106GX	12,7	96,3	0,227	1.4310	47,55	289,59	193,29	79,6 \| 87,6 \| 83,4 \| 67,8
RZ-115V-27X	15	125,5	0,258	1.4310	67,55	367,24	241,74	86,4 \| 93,6 \| 88,5 \| 77,1
RZ-115V-26X	15	113,5	0,292	1.4310	67,55	327,52	214,02	92,3 \| 96,5 \| 93,5 \| 87,0
RZ-121AX	17,6	99,8	0,299	1.4310	69,37	314,8	215	91,1 \| 92,4 \| 92,0 \| 89,0
RZ-115V-25X	15	101,5	0,335	1.4310	67,55	287,79	186,29	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-121MX	15,5	120	0,346	1.4310	78,31	329,67	209,67	92,1 \| 91,7 \| 87,6 \| 97,1
RZ-115V-24X	15	91	0,385	1.4310	67,55	253	162	92,3 \| 96,6 \| 93,5 \| 87,0
RZ-121LX	15,5	107,5	0,397	1.4310	78,31	290,01	182,51	90,5 \| 95,0 \| 92,1 \| 84,5
RZ-115V-23X	15	82	0,442	1.4310	67,55	223,23	141,23	85,8 \| 93,6 \| 87,9 \| 75,8
RZ-121KX	15,5	96	0,457	1.4310	78,31	254,74	158,74	84,8 \| 95,0 \| 85,7 \| 73,5
RZ-124CX	14,1	118	0,475	1.4310	85,63	284,86	166,86	82,0 \| 91,3 \| 84,2 \| 70,7
RZ-121JX	15,5	86,5	0,524	1.4310	78,31	224,87	138,37	78,8 \| 91,9 \| 80,3 \| 64,1
RZ-124BX	14,1	105	0,546	1.4310	85,63	250,24	145,24	78,2 \| 94,8 \| 78,4 \| 61,5
RZ-124AX	14,1	94,2	0,628	1.4310	85,63	220,52	126,32	73,5 \| 93,5 \| 73,3 \| 53,5
RZ-130K-04X	16	109	0,658	1.4310	105	256,61	147,61	70,9 \| 90,1 \| 71,8 \| 51,0
RZ-141X	18	104	0,86	1.4310	125,1	238,58	134,58	62,5 \| 85,3 \| 63,1 \| 39,0
RZ-130K-03X	16	84,6	0,923	1.4310	105	189,82	105,22	61,2 \| 86,8 \| 60,4 \| 36,3
RZ-144AX	14,5	112	1,533	1.4310	153	203,16	91,16	51,9 \| 87,4 \| 46,5 \| 21,6
RZ-141GX	16	87	1,558	1.4310	139,7	169,27	82,27	50,8 \| 84,8 \| 46,3 \| 21,4
RZ-144X	14,5	98,8	1,803	1.4310	153	176,37	77,57	50,3 \| 89,7 \| 42,9 \| 18,4

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-115V-25X

Země původu: DE, German; Prodlužovací pružina RZ-115V-25X
