Prodlužovací pružina RZ-106GX Nerezová ocel Ø 1,25 x 12,7 x 96,3 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-106GX

Množství Jedn. cena [EUR]
1 6,8600 EUR
2 4,3200 EUR
3 3,3700 EUR
7 2,8700 EUR
17 1,4400 EUR
37 1,1200 EUR
75 0,9700 EUR
125 0,8996 EUR
175 0,8860 EUR
250 0,8679 EUR
350 0,8284 EUR
450 0,7603 EUR

Prodlužovací pružina Nakoupit

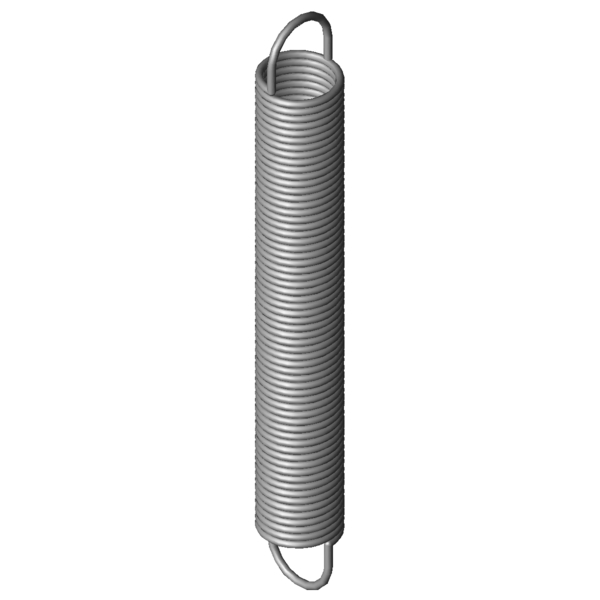

Obrázek produktu Prodlužovací pružina RZ-106GX
Obrázek produktu Prodlužovací pružina RZ-106GX
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-106GX

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 1,25 mm Prumer drátu
D mm Střední průměr vinutí
De 12,7 mm Vnější průměr vinutí
Dh 15 mm Nejmenší průměr dutinky
L0 96,3 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 79,69 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 289,59 mm Největší délka při statickém zatížení
sn 193,29 mm Největší dráha pružiny při statickém zatížení
Fn 47,55 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 8,3 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 0,227 N/mm Tuhost pružiny
F0 3,711 N Vnitřní předpínací síla
Fntol 2,72 N (+/-) Tolerance při statické maximální síle
L0tol 1,8 mm (+/-) Tolerance nenapnuté délky
Detol 0,35 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 49 Stupně Tolerance polohy oka
Gew 22,5142 g Hmotnost výrobku
PG ZM - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-106GX Nerezová ocel Ø 1,25 x 12,7 x 96,3 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-106GX Nerezová ocel Ø 1,25 x 12,7 x 96,3 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-106GX Nerezová ocel Ø 1,25 x 12,7 x 96,3 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-106GX Nerezová ocel Ø 1,25 x 12,7 x 96,3 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-106GX

Formulář dotazu Prodlužovací pružina RZ-106GX Nerezová ocel Ø 1,25 x 12,7 x 96,3 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-106GX

Podobné tažné pružiny pro Prodlužovací pružina RZ-106GX Nerezová ocel Ø 1,25 x 12,7 x 96,3 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-106GX 1.4310 1,25 12,7 96,3 47,55 289,59 193,29 0,227 100,0 | 100,0 | 100,0 | 100,0
Z-106GX EN 10270-1 1,25 12,7 96,3 56,71 293,41 197,11 0,264 92,2 | 100,0 | 91,0 | 85,5
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-100E-14X 14 86,4 0,1 1.4310 29,34 362,95 276,55 66,1 | 89,5 | 65,8 | 43,1
RZ-087EX 11 93,4 0,113 1.4310 28,97 329,36 235,96 69,7 | 87,9 | 71,4 | 49,9
RZ-087DX 11 85,4 0,125 1.4310 28,97 297,08 211,68 72,3 | 85,1 | 76,1 | 55,6
RZ-106DX 13,7 108,7 0,154 1.4310 44,22 375,24 266,54 81,3 | 93,8 | 82,8 | 67,4
RZ-100KX 12 82,8 0,166 1.4310 34,95 279,33 196,53 82,6 | 89,5 | 85,9 | 72,3
RZ-106CX 13,7 98,7 0,174 1.4310 44,22 335,52 236,82 86,7 | 96,8 | 87,3 | 75,9
RZ-106BX 13,7 88,7 0,199 1.4310 44,22 295,8 207,1 91,6 | 94,9 | 93,2 | 86,8
RZ-106GX 12,7 96,3 0,227 1.4310 47,55 289,59 193,29 100,0 | 100,0 | 100,0 | 100,0
RZ-109DX 11,2 102 0,315 1.4310 53,56 259,17 157,17 83,8 | 94,2 | 85,0 | 72,2
RZ-115V-25X 15 101,5 0,335 1.4310 67,55 287,79 186,29 79,6 | 87,6 | 83,4 | 67,8
RZ-109CX 11,2 92,7 0,351 1.4310 53,56 233,86 141,16 80,2 | 94,8 | 80,9 | 64,8
RZ-115V-24X 15 91 0,385 1.4310 67,55 253 162 74,5 | 87,5 | 77,1 | 59,0
RZ-121KX 15,5 96 0,457 1.4310 78,31 254,74 158,74 69,3 | 86,6 | 71,4 | 49,9
RZ-109JX 10 97 0,478 1.4310 59,56 212,22 115,22 70,0 | 92,7 | 69,7 | 47,6
RZ-124BX 14,1 105 0,546 1.4310 85,63 250,24 145,24 64,6 | 86,6 | 65,3 | 41,7
RZ-115V-36X 12 108,5 0,62 1.4310 83,35 233,7 125,2 62,2 | 88,9 | 60,9 | 37,0
RZ-124AX 14,1 94,2 0,628 1.4310 85,63 220,52 126,32 61,8 | 88,7 | 60,4 | 36,3
RZ-124HX 12,7 115 0,69 1.4310 94,45 242,19 127,19 59,5 | 87,3 | 58,1 | 33,1
RZ-115V-35X 12 96,5 0,712 1.4310 83,35 205,48 108,98 60,5 | 92,5 | 56,7 | 32,2
RZ-115V-34X 12 86 0,818 1.4310 83,35 180,79 94,79 56,7 | 89,0 | 53,0 | 28,0
RZ-115QX 10 96,9 0,884 1.4310 81,51 180,14 83,24 55,0 | 89,1 | 50,7 | 25,1
RZ-124GX 12,7 92 0,897 1.4310 94,45 189,88 97,88 55,7 | 91,2 | 50,5 | 25,5
RZ-127BX 11,6 104 1,029 1.4310 102,6 196,14 92,14 52,2 | 87,4 | 47,0 | 22,1
Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-106GX

Země původu: DE, German; Prodlužovací pružina RZ-106GX
