Prodlužovací pružina RZ-115V-34X Nerezová ocel Ø 1,5 x 12 x 86 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-115V-34X

Množství	Jedn. cena [EUR]
1	6,5600 EUR
2	4,1300 EUR
3	2,9300 EUR
7	2,5000 EUR
17	1,2300 EUR
37	0,9300 EUR
75	0,7600 EUR
125	0,7108 EUR
175	0,6967 EUR
250	0,6533 EUR
350	0,6276 EUR
450	0,5960 EUR

Prodlužovací pružina Nakoupit

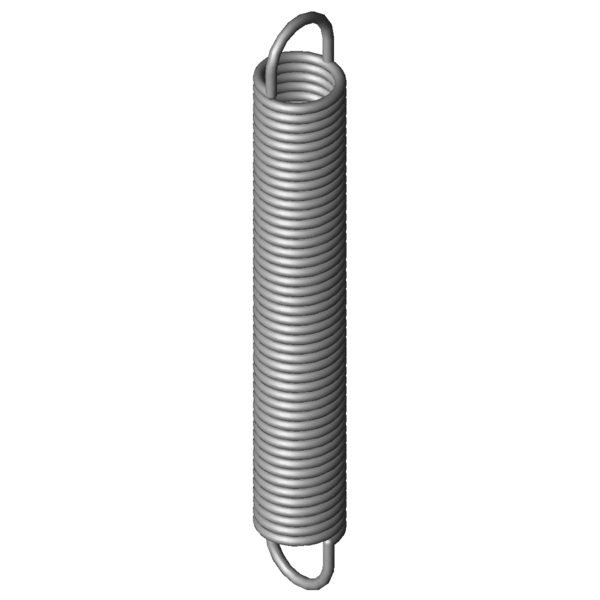

Obrázek produktu Prodlužovací pružina RZ-115V-34X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-115V-34X

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1	-	N	Síla předepjaté pružiny
L1	-	mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1	-	mm	Dráha předepjaté pružiny
F2	-	N	Síla zatížené pružiny
L2	-	mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2	-	mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	1,5	mm	Prumer drátu
D	-	mm	Střední průměr vinutí
De	12	mm	Vnější průměr vinutí
Dh	14,6	mm	Nejmenší průměr dutinky
L0	86	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	71,63	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	180,79	mm	Největší délka při statickém zatížení
sn	94,79	mm	Největší dráha pružiny při statickém zatížení
Fn	83,35	N	Maximální síla při statickém zatížení
n	-	Stück	Anzahl der federnden Windungen
nt	-	Kus	Počet vinutí
Lh	7,18	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,818	N/mm	Tuhost pružiny
F0	5,771	N	Vnitřní předpínací síla
Fntol	5,41	N	(+/-) Tolerance při statické maximální síle
L0tol	1,5	mm	(+/-) Tolerance nenapnuté délky
Detol	0,3	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	38	Stupně	Tolerance polohy oka
Gew	22,3564	g	Hmotnost výrobku
PG	ZK	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-115V-34X Nerezová ocel Ø 1,5 x 12 x 86 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-115V-34X Nerezová ocel Ø 1,5 x 12 x 86 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-115V-34X Nerezová ocel Ø 1,5 x 12 x 86 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-115V-34X Nerezová ocel Ø 1,5 x 12 x 86 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-115V-34X

Formulář dotazu Prodlužovací pružina RZ-115V-34X Nerezová ocel Ø 1,5 x 12 x 86 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-115V-34X

Podobné tažné pružiny pro Prodlužovací pružina RZ-115V-34X Nerezová ocel Ø 1,5 x 12 x 86 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-115V-34X	1.4310	1,5	12	86	83,35	180,79	94,79	0,818	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115V-34X	EN 10270-1	1,5	12	86	98,5	181,78	95,78	0,953	92,4 \| 100,0 \| 91,8 \| 85,5

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-087DX	11	85,4	0,125	1.4310	28,97	297,08	211,68	47,1 \| 85,9 \| 39,8 \| 15,6
RZ-087CX	11	77,4	0,142	1.4310	28,97	264,8	187,4	47,7 \| 82,8 \| 42,7 \| 17,6
RZ-100KX	12	82,8	0,166	1.4310	34,95	279,33	196,53	51,7 \| 89,9 \| 45,1 \| 20,2
RZ-087HX	10	80	0,183	1.4310	31,73	239,83	159,83	50,8 \| 81,0 \| 48,7 \| 22,6
RZ-106BX	13,7	88,7	0,199	1.4310	44,22	295,8	207,1	54,3 \| 89,3 \| 49,4 \| 24,3
RZ-106GX	12,7	96,3	0,227	1.4310	47,55	289,59	193,29	56,7 \| 89,0 \| 53,0 \| 28,0
RZ-106AX	13,7	80	0,227	1.4310	44,22	261,1	181,1	56,1 \| 88,0 \| 52,7 \| 27,8
RZ-106FX	12,7	71,3	0,333	1.4310	47,55	202,99	131,69	64,2 \| 86,9 \| 64,5 \| 41,1
RZ-109CX	11,2	92,7	0,351	1.4310	53,56	233,86	141,16	66,2 \| 89,8 \| 65,7 \| 43,2
RZ-109BX	11,2	82,7	0,403	1.4310	53,56	205,7	123	70,4 \| 90,9 \| 70,7 \| 49,5
RZ-109AX	11,2	74	0,464	1.4310	53,56	180,87	106,87	73,7 \| 87,6 \| 76,5 \| 57,0
RZ-115E-12X	11,3	75,5	0,546	1.4310	59,25	175,5	100	80,0 \| 89,5 \| 82,9 \| 67,4
RZ-115V-35X	12	96,5	0,712	1.4310	83,35	205,48	108,98	92,3 \| 96,4 \| 93,5 \| 87,0
RZ-124X	14,1	83	0,739	1.4310	85,63	190,41	107,41	91,7 \| 91,8 \| 92,8 \| 90,7
RZ-115V-34X	12	86	0,818	1.4310	83,35	180,79	94,79	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-124GX	12,7	92	0,897	1.4310	94,45	189,88	97,88	92,5 \| 93,9 \| 92,5 \| 91,1
RZ-115V-33X	12	77	0,939	1.4310	83,35	159,62	82,62	92,4 \| 96,5 \| 93,6 \| 87,2
RZ-115V-32X	12	66,5	1,134	1.4310	83,35	134,93	68,43	83,6 \| 92,4 \| 86,1 \| 72,2
RZ-127AX	11,6	93,6	1,176	1.4310	102,6	174,17	80,57	82,1 \| 94,1 \| 83,1 \| 69,1
RZ-127X	11,6	79	1,443	1.4310	102,6	144,7	65,7	75,2 \| 94,1 \| 75,3 \| 56,3
RZ-130OX	12	87,2	2,178	1.4310	137	145,09	57,89	64,0 \| 94,0 \| 61,0 \| 37,2
RZ-130AX	9,6	87	2,396	1.4310	121,7	133,85	46,85	61,2 \| 90,9 \| 59,0 \| 33,9
RZ-147AAX	12	96,8	3,436	1.4310	181,5	145,06	48,26	53,2 \| 87,9 \| 48,4 \| 23,4
RZ-147X	12	94,8	3,522	1.4310	181,5	141,87	47,07	53,1 \| 88,6 \| 47,8 \| 22,8
RZ-146AX	12	66,8	5,437	1.4310	181,5	97,3	30,5	46,0 \| 84,2 \| 39,0 \| 14,8
RZ-147E-10X	10	85,5	7,491	1.4310	212	110,65	25,15	43,1 \| 85,9 \| 32,9 \| 10,4
RZ-162SX	14	86,2	15,467	1.4310	386,7	108,83	22,63	35,8 \| 79,7 \| 22,7 \| 5,1

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-115V-34X

Země původu: DE, German; Prodlužovací pružina RZ-115V-34X
