Prodlužovací pružina RZ-162U-30X Nerezová ocel Ø 3 x 24 x 115 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-162U-30X

Množství	Jedn. cena [EUR]
1	7,3900 EUR
2	4,6600 EUR
3	3,7300 EUR
7	3,1800 EUR
17	3,1800 EUR
37	3,1800 EUR
75	3,1800 EUR
125	3,1800 EUR
175	3,1800 EUR
250	3,1800 EUR
350	3,1800 EUR
450	3,1800 EUR

Prodlužovací pružina Nakoupit

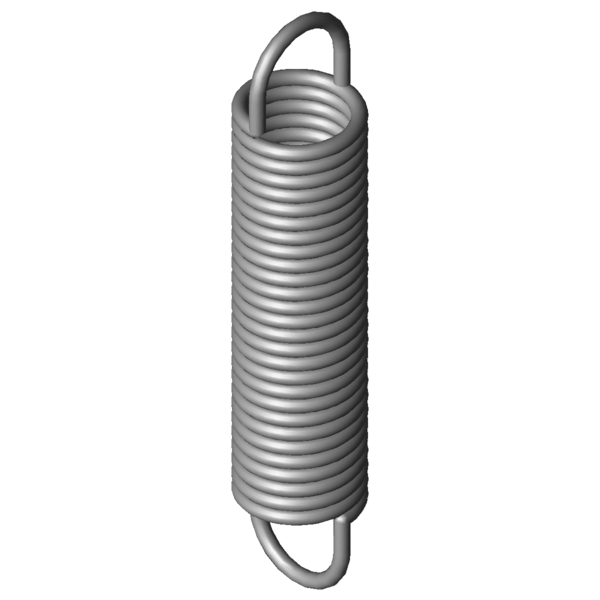

Obrázek produktu Prodlužovací pružina RZ-162U-30X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-162U-30X

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	24	mm	Vnější průměr vinutí
Dh	28,9	mm	Nejmenší průměr dutinky
L0	115	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	86,25	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	211,43	mm	Největší délka při statickém zatížení
sn	96,43	mm	Největší dráha pružiny při statickém zatížení
Fn	287,9	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	14,37	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	2,758	N/mm	Tuhost pružiny
F0	22	N	Vnitřní předpínací síla
Fntol	19,45	N	(+/-) Tolerance při statické maximální síle
L0tol	2	mm	(+/-) Tolerance nenapnuté délky
Detol	0,35	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	30	Stupně	Tolerance polohy oka
Gew	108,7783	g	Hmotnost výrobku
PG	###ZP	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-162U-30X Nerezová ocel Ø 3 x 24 x 115 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-162U-30X Nerezová ocel Ø 3 x 24 x 115 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-162U-30X Nerezová ocel Ø 3 x 24 x 115 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-162U-30X Nerezová ocel Ø 3 x 24 x 115 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-162U-30X

Formulář dotazu Prodlužovací pružina RZ-162U-30X Nerezová ocel Ø 3 x 24 x 115 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-162U-30X

Podobné tažné pružiny pro Prodlužovací pružina RZ-162U-30X Nerezová ocel Ø 3 x 24 x 115 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-162U-30X	1.4310	3	24	115	287,9	211,43	96,43	2,758	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162U-30X	EN 10270-1	3	24	115	348,5	214,99	99,99	3,211	91,7 \| 100,0 \| 89,5 \| 85,7

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-133X	27	118	0,225	1.4310	84,86	470,1	352,1	40,3 \| 84,3 \| 28,4 \| 8,1
RZ-136AX	22	124	0,374	1.4310	103,4	381,27	257,27	44,6 \| 83,7 \| 36,7 \| 13,5
RZ-136X	22	110	0,44	1.4310	103,4	328,75	218,75	46,8 \| 84,7 \| 40,0 \| 15,8
RZ-147JX	24	122	0,498	1.4310	123,7	354,87	232,87	49,7 \| 89,2 \| 42,2 \| 17,8
RZ-147HX	24	88,6	0,799	1.4310	123,7	233,49	144,89	55,6 \| 83,5 \| 54,8 \| 28,6
RZ-152X	27,5	101	0,884	1.4310	153,7	262,55	161,55	58,2 \| 86,1 \| 56,5 \| 31,9
RZ-147K-02X	20	112	0,938	1.4310	147,2	256,47	144,47	59,3 \| 84,7 \| 58,9 \| 34,1
RZ-156X	22,5	130	1,075	1.4310	186,1	290,15	160,15	63,3 \| 88,5 \| 62,4 \| 38,9
RZ-162HX	30	112	1,08	1.4310	193,3	278,12	166,12	63,9 \| 90,2 \| 62,6 \| 39,0
RZ-156JX	20	123,5	1,646	1.4310	207,8	240,07	116,57	74,6 \| 86,6 \| 77,5 \| 59,7
RZ-155X	22,5	93	1,726	1.4310	186,1	192,72	99,72	76,4 \| 86,0 \| 80,7 \| 62,5
RZ-162K-21X	25	104	1,986	1.4310	229,9	211,1	107,1	83,4 \| 93,3 \| 84,9 \| 71,9
RZ-162U-31X	24	133	2,268	1.4310	287,9	250,28	117,28	89,6 \| 95,5 \| 91,1 \| 82,2
RZ-170X	28,2	118	2,373	1.4310	297,5	235,48	117,48	88,8 \| 92,1 \| 89,4 \| 84,8
RZ-162U-30X	24	115	2,758	1.4310	287,9	211,43	96,43	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162N-01X	20	112	3,437	1.4310	282,9	187,92	75,92	86,7 \| 91,4 \| 88,5 \| 80,1
RZ-162U-29X	24	94	3,688	1.4310	287,9	166,1	72,1	85,4 \| 93,9 \| 87,4 \| 74,8
RZ-173X	23,2	110	4,634	1.4310	356,7	181,74	71,74	77,7 \| 95,4 \| 77,6 \| 60,0
RZ-177NX	25	122	6,059	1.4310	463,3	193,62	71,62	68,5 \| 91,2 \| 68,2 \| 46,2
RZ-194AX	29	121	6,909	1.4310	542,5	194,4	73,4	63,1 \| 84,3 \| 64,6 \| 40,4
RZ-177MX	25	89,7	9,521	1.4310	463,3	135,28	45,58	56,6 \| 85,8 \| 54,7 \| 29,4
RZ-203X	24	141	10,09	1.4310	643,3	199,31	58,31	55,1 \| 85,5 \| 52,6 \| 27,1
RZ-202AX	24	113,5	13,494	1.4310	643,3	157,1	43,6	52,2 \| 91,2 \| 45,0 \| 20,2
RZ-202X	24	85,6	20,364	1.4310	643,3	114,49	28,89	44,6 \| 83,1 \| 37,4 \| 13,4

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-162U-30X

Země původu: DE, German; Prodlužovací pružina RZ-162U-30X
