Prodlužovací pružina RZ-162U-31X Nerezová ocel Ø 3 x 24 x 133 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-162U-31X

Množství	Jedn. cena [EUR]
1	7,5200 EUR
2	4,7400 EUR
3	3,7800 EUR
7	3,2200 EUR
17	3,2200 EUR
37	3,2200 EUR
75	3,2200 EUR
125	3,2200 EUR
175	3,2200 EUR
250	3,2200 EUR
350	3,2200 EUR
450	3,2200 EUR

Prodlužovací pružina Nakoupit

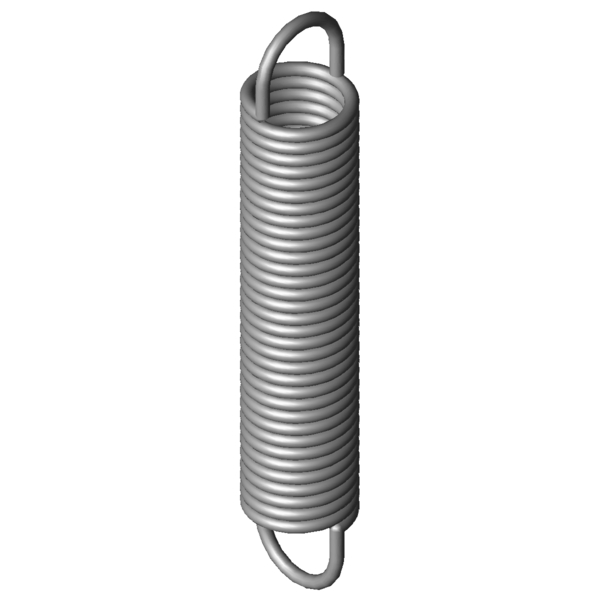

Obrázek produktu Prodlužovací pružina RZ-162U-31X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-162U-31X

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	24	mm	Vnější průměr vinutí
Dh	28,9	mm	Nejmenší průměr dutinky
L0	133	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	104,25	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	250,28	mm	Největší délka při statickém zatížení
sn	117,28	mm	Největší dráha pružiny při statickém zatížení
Fn	287,9	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	14,37	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	2,268	N/mm	Tuhost pružiny
F0	22	N	Vnitřní předpínací síla
Fntol	18,79	N	(+/-) Tolerance při statické maximální síle
L0tol	2	mm	(+/-) Tolerance nenapnuté délky
Detol	0,35	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	33	Stupně	Tolerance polohy oka
Gew	130,9027	g	Hmotnost výrobku
PG	###ZQ	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-162U-31X Nerezová ocel Ø 3 x 24 x 133 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-162U-31X Nerezová ocel Ø 3 x 24 x 133 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-162U-31X Nerezová ocel Ø 3 x 24 x 133 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-162U-31X Nerezová ocel Ø 3 x 24 x 133 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-162U-31X

Formulář dotazu Prodlužovací pružina RZ-162U-31X Nerezová ocel Ø 3 x 24 x 133 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-162U-31X

Podobné tažné pružiny pro Prodlužovací pružina RZ-162U-31X Nerezová ocel Ø 3 x 24 x 133 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-162U-31X	1.4310	3	24	133	287,9	250,28	117,28	2,268	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162U-31X	EN 10270-1	3	24	133	348,5	254,61	121,61	2,64	91,7 \| 100,0 \| 89,5 \| 85,7

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-130KX	20	136	0,255	1.4310	84,95	447,53	311,53	41,7 \| 80,4 \| 33,6 \| 11,1
RZ-136CX	22	154	0,283	1.4310	103,4	494,3	340,3	43,0 \| 81,6 \| 35,2 \| 12,4
RZ-136BX	22	138	0,326	1.4310	103,4	433,79	295,79	45,6 \| 84,9 \| 37,8 \| 14,2
RZ-147KX	24	166	0,331	1.4310	123,7	516,03	350,03	45,7 \| 84,5 \| 38,2 \| 14,4
RZ-136AX	22	124	0,374	1.4310	103,4	381,27	257,27	47,0 \| 83,9 \| 40,8 \| 16,4
RZ-136X	22	110	0,44	1.4310	103,4	328,75	218,75	48,1 \| 80,3 \| 44,8 \| 19,3
RZ-147JX	24	122	0,498	1.4310	123,7	354,87	232,87	52,2 \| 88,4 \| 46,7 \| 21,6
RZ-153X	27,5	138	0,55	1.4310	153,7	397,46	259,46	54,1 \| 89,0 \| 49,3 \| 24,1
RZ-147K-03X	20	134	0,746	1.4310	147,2	315,76	181,76	58,7 \| 85,3 \| 57,8 \| 33,0
RZ-156AX	22,5	148	0,914	1.4310	186,1	336,36	188,36	64,2 \| 89,0 \| 63,5 \| 40,2
RZ-156X	22,5	130	1,075	1.4310	186,1	290,15	160,15	69,3 \| 91,6 \| 68,9 \| 47,3
RZ-162K-01X	25	143	1,269	1.4310	229,9	310,64	167,64	75,0 \| 94,1 \| 74,9 \| 55,9
RZ-156JX	20	123,5	1,646	1.4310	207,8	240,07	116,57	81,6 \| 86,5 \| 85,8 \| 72,6
RZ-162U-32X	24	154	1,878	1.4310	287,9	295,61	141,61	89,9 \| 95,5 \| 91,4 \| 82,8
RZ-162U-31X	24	133	2,268	1.4310	287,9	250,28	117,28	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162OX	20	138	2,659	1.4310	282,9	236,15	98,15	89,1 \| 91,0 \| 91,0 \| 85,2
RZ-162U-30X	24	115	2,758	1.4310	287,9	211,43	96,43	89,6 \| 95,5 \| 91,1 \| 82,2
RZ-174X	23,2	158	2,885	1.4310	356,7	273,21	115,21	86,8 \| 91,5 \| 89,5 \| 79,3
RZ-173X	23,2	110	4,634	1.4310	356,7	181,74	71,74	70,5 \| 91,0 \| 70,9 \| 49,4
RZ-177NX	25	122	6,059	1.4310	463,3	193,62	71,62	63,3 \| 90,4 \| 61,6 \| 37,9
RZ-203X	24	141	10,09	1.4310	643,3	199,31	58,31	53,1 \| 89,8 \| 47,2 \| 22,3
RZ-202AX	24	113,5	13,494	1.4310	643,3	157,1	43,6	48,1 \| 86,8 \| 41,0 \| 16,6

Počet podobných kovových pružin: 21

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-162U-31X

Země původu: DE, German; Prodlužovací pružina RZ-162U-31X
