Prodlužovací pružina RZ-147KX Nerezová ocel Ø 2,2 x 24 x 166 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-147KX

Množství	Jedn. cena [EUR]
1	7,3900 EUR
2	4,6600 EUR
3	3,7300 EUR
7	3,1800 EUR
17	1,7800 EUR
37	1,3800 EUR
75	1,2300 EUR
125	1,2300 EUR
175	1,2300 EUR
250	1,2300 EUR
350	1,2300 EUR
450	1,2300 EUR

Prodlužovací pružina Nakoupit

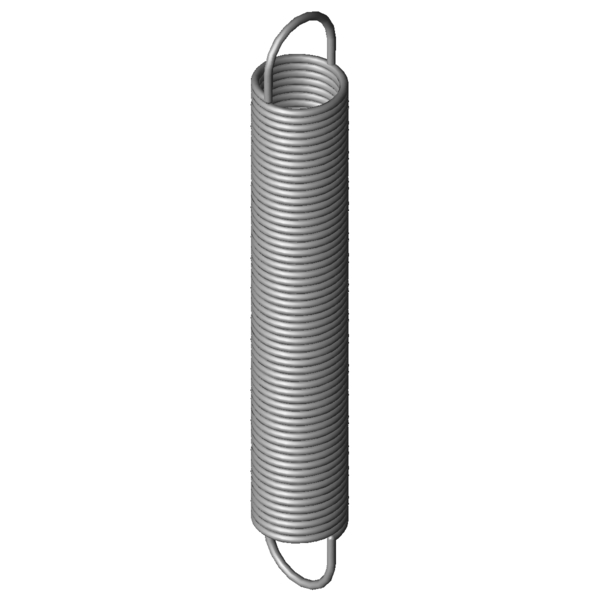

Obrázek produktu Prodlužovací pružina RZ-147KX

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-147KX

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	2,2	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	24	mm	Vnější průměr vinutí
Dh	27,8	mm	Nejmenší průměr dutinky
L0	166	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	133,65	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	516,03	mm	Největší délka při statickém zatížení
sn	350,03	mm	Největší dráha pružiny při statickém zatížení
Fn	123,7	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	16,17	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,331	N/mm	Tuhost pružiny
F0	7,851	N	Vnitřní předpínací síla
Fntol	6,77	N	(+/-) Tolerance při statické maximální síle
L0tol	3	mm	(+/-) Tolerance nenapnuté délky
Detol	0,45	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	50	Stupně	Tolerance polohy oka
Gew	126,6005	g	Hmotnost výrobku
PG	#ZP	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-147KX Nerezová ocel Ø 2,2 x 24 x 166 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-147KX Nerezová ocel Ø 2,2 x 24 x 166 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-147KX Nerezová ocel Ø 2,2 x 24 x 166 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-147KX Nerezová ocel Ø 2,2 x 24 x 166 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-147KX

Formulář dotazu Prodlužovací pružina RZ-147KX Nerezová ocel Ø 2,2 x 24 x 166 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-147KX

Podobné tažné pružiny pro Prodlužovací pružina RZ-147KX Nerezová ocel Ø 2,2 x 24 x 166 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-147KX	1.4310	2,2	24	166	123,7	516,03	350,03	0,331	100,0 \| 100,0 \| 100,0 \| 100,0
Z-147KX	EN 10270-1	2,2	24	166	148	524,62	358,62	0,386	92,1 \| 100,0 \| 90,6 \| 85,6

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-118DX	21,6	172	0,082	1.4310	56,93	829,64	657,64	53,5 \| 86,4 \| 49,6 \| 24,5
RZ-130E-15X	24	178	0,107	1.4310	73,5	832,7	654,7	60,0 \| 91,7 \| 56,4 \| 31,8
RZ-130E-14X	24	143,5	0,141	1.4310	73,5	640,3	496,8	65,4 \| 89,4 \| 64,9 \| 41,9
RZ-133AX	27	146	0,167	1.4310	84,86	622,11	476,11	70,2 \| 89,2 \| 71,1 \| 50,4
RZ-130K-02X	20	170	0,193	1.4310	84,95	580,6	410,6	74,4 \| 87,6 \| 77,0 \| 58,5
RZ-136EX	22	186	0,225	1.4310	103,4	613,86	427,86	80,6 \| 90,6 \| 82,7 \| 68,4
RZ-136DX	22	170	0,251	1.4310	103,4	553,84	383,84	85,7 \| 93,4 \| 87,4 \| 76,2
RZ-136CX	22	154	0,283	1.4310	103,4	494,3	340,3	89,4 \| 91,8 \| 90,4 \| 86,0
RZ-147KX	24	166	0,331	1.4310	123,7	516,03	350,03	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-153BX	27,5	173	0,407	1.4310	153,7	523,84	350,84	87,1 \| 90,4 \| 90,1 \| 80,7
RZ-153AX	27,5	156	0,468	1.4310	153,7	461,15	305,15	81,2 \| 89,7 \| 83,8 \| 70,2
RZ-147K-04X	20	156	0,619	1.4310	147,2	375,04	219,04	72,8 \| 92,4 \| 73,3 \| 52,6
RZ-156CX	22,5	185	0,692	1.4310	186,1	433,79	248,79	68,8 \| 90,5 \| 68,8 \| 47,2
RZ-156BX	22,5	165	0,795	1.4310	186,1	381,56	216,56	66,3 \| 93,7 \| 64,2 \| 41,1
RZ-162K-03X	25	199	0,837	1.4310	229,9	453,16	254,16	62,8 \| 86,0 \| 63,2 \| 39,1
RZ-156AX	22,5	148	0,914	1.4310	186,1	336,36	188,36	62,1 \| 90,3 \| 60,1 \| 35,8
RZ-162K-02X	25	171	1,008	1.4310	229,9	381,9	210,9	60,0 \| 90,5 \| 57,0 \| 32,4
RZ-156KX	20	163,5	1,165	1.4310	207,8	328,21	164,71	57,1 \| 89,9 \| 53,3 \| 28,0
RZ-162K-01X	25	143	1,269	1.4310	229,9	310,64	167,64	54,5 \| 86,9 \| 50,8 \| 25,8
RZ-162U-34X	24	193	1,424	1.4310	287,9	379,79	186,79	52,5 \| 86,4 \| 48,2 \| 22,9
RZ-171X	28,2	166	1,477	1.4310	297,5	354,67	188,67	51,6 \| 84,6 \| 47,7 \| 22,4
RZ-162U-33X	24	172	1,637	1.4310	287,9	334,46	162,46	51,5 \| 89,9 \| 44,7 \| 19,9
RZ-162U-32X	24	154	1,878	1.4310	287,9	295,61	141,61	49,3 \| 88,7 \| 41,7 \| 17,4
RZ-162O-02X	20	171	2,042	1.4310	282,9	298,77	127,77	47,5 \| 86,3 \| 40,1 \| 16,0

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-147KX

Země původu: DE, German; Prodlužovací pružina RZ-147KX
