Prodlužovací pružina RZ-162U-33X Nerezová ocel Ø 3 x 24 x 172 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-162U-33X

Množství	Jedn. cena [EUR]
1	7,8500 EUR
2	4,9500 EUR
3	4,0000 EUR
7	3,4100 EUR
17	3,4100 EUR
37	3,4100 EUR
75	3,4100 EUR
125	3,4100 EUR
175	3,4100 EUR
250	3,4100 EUR
350	3,4100 EUR
450	3,4100 EUR

Prodlužovací pružina Nakoupit

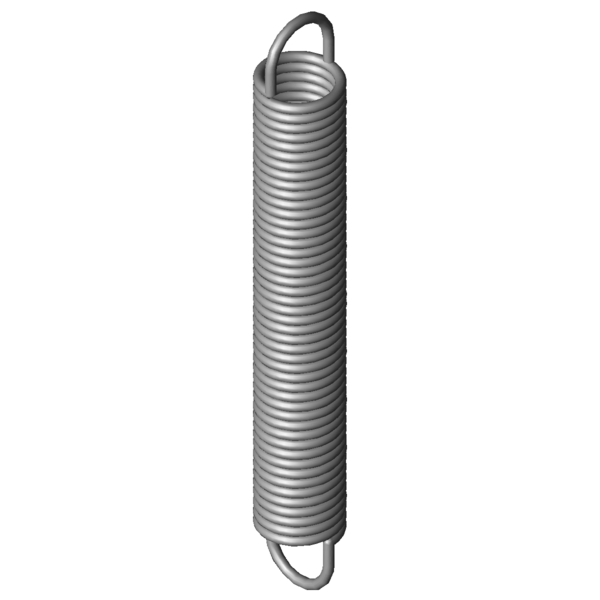

Obrázek produktu Prodlužovací pružina RZ-162U-33X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-162U-33X

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	24	mm	Vnější průměr vinutí
Dh	28,9	mm	Nejmenší průměr dutinky
L0	172	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	143,25	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	334,46	mm	Největší délka při statickém zatížení
sn	162,46	mm	Největší dráha pružiny při statickém zatížení
Fn	287,9	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	14,37	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	1,637	N/mm	Tuhost pružiny
F0	22	N	Vnitřní předpínací síla
Fntol	17,84	N	(+/-) Tolerance při statické maximální síle
L0tol	2,5	mm	(+/-) Tolerance nenapnuté délky
Detol	0,35	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	38	Stupně	Tolerance polohy oka
Gew	178,8388	g	Hmotnost výrobku
PG	###ZS	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-162U-33X Nerezová ocel Ø 3 x 24 x 172 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-162U-33X Nerezová ocel Ø 3 x 24 x 172 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-162U-33X Nerezová ocel Ø 3 x 24 x 172 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-162U-33X Nerezová ocel Ø 3 x 24 x 172 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-162U-33X

Formulář dotazu Prodlužovací pružina RZ-162U-33X Nerezová ocel Ø 3 x 24 x 172 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-162U-33X

Podobné tažné pružiny pro Prodlužovací pružina RZ-162U-33X Nerezová ocel Ø 3 x 24 x 172 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-162U-33X	1.4310	3	24	172	287,9	334,46	162,46	1,637	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162U-33X	EN 10270-1	3	24	172	348,5	340,46	168,46	1,906	91,7 \| 100,0 \| 89,5 \| 85,7

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-136CX	22	154	0,283	1.4310	103,4	494,3	340,3	47,2 \| 82,6 \| 41,8 \| 17,1
RZ-147KX	24	166	0,331	1.4310	123,7	516,03	350,03	51,5 \| 89,9 \| 44,7 \| 19,9
RZ-153BX	27,5	173	0,407	1.4310	153,7	523,84	350,84	54,9 \| 90,0 \| 49,8 \| 24,7
RZ-153AX	27,5	156	0,468	1.4310	153,7	461,15	305,15	56,3 \| 87,1 \| 53,3 \| 28,4
RZ-156DX	22,5	205	0,613	1.4310	186,1	486,03	281,03	61,9 \| 87,0 \| 61,2 \| 37,4
RZ-156CX	22,5	185	0,692	1.4310	186,1	433,79	248,79	65,7 \| 90,0 \| 65,0 \| 42,2
RZ-156BX	22,5	165	0,795	1.4310	186,1	381,56	216,56	69,8 \| 91,0 \| 69,8 \| 48,5
RZ-162K-03X	25	199	0,837	1.4310	229,9	453,16	254,16	71,6 \| 91,9 \| 71,9 \| 51,0
RZ-156AX	22,5	148	0,914	1.4310	186,1	336,36	188,36	73,0 \| 87,7 \| 75,4 \| 55,8
RZ-162K-02X	25	171	1,008	1.4310	229,9	381,9	210,9	78,7 \| 96,3 \| 78,4 \| 61,5
RZ-156KX	20	163,5	1,165	1.4310	207,8	328,21	164,71	81,3 \| 87,2 \| 85,4 \| 71,2
RZ-162K-01X	25	143	1,269	1.4310	229,9	310,64	167,64	85,5 \| 90,8 \| 88,4 \| 77,4
RZ-162U-34X	24	193	1,424	1.4310	287,9	379,79	186,79	92,3 \| 96,4 \| 93,5 \| 87,0
RZ-171X	28,2	166	1,477	1.4310	297,5	354,67	188,67	90,7 \| 91,8 \| 91,4 \| 89,0
RZ-162U-33X	24	172	1,637	1.4310	287,9	334,46	162,46	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-32X	24	154	1,878	1.4310	287,9	295,61	141,61	92,4 \| 96,5 \| 93,6 \| 87,2
RZ-162O-02X	20	171	2,042	1.4310	282,9	298,77	127,77	86,8 \| 92,0 \| 88,5 \| 80,0
RZ-174BX	23,2	202	2,134	1.4310	356,7	357,79	155,79	85,9 \| 91,9 \| 88,3 \| 77,4
RZ-162U-31X	24	133	2,268	1.4310	287,9	250,28	117,28	83,6 \| 92,4 \| 86,1 \| 72,2
RZ-174AX	23,2	180	2,453	1.4310	356,7	315,5	135,5	81,6 \| 95,3 \| 82,1 \| 67,3
RZ-174X	23,2	158	2,885	1.4310	356,7	273,21	115,21	75,7 \| 94,1 \| 75,8 \| 57,2
RZ-177OX	25	176	3,773	1.4310	463,3	291,03	115,03	67,6 \| 92,4 \| 66,5 \| 44,0
RZ-177AX	19,2	174	4,791	1.4310	422,9	254,68	80,68	61,2 \| 90,9 \| 58,9 \| 33,8
RZ-204X	24	193	6,871	1.4310	643,3	278,63	85,63	53,5 \| 88,0 \| 48,7 \| 23,6
RZ-203X	24	141	10,09	1.4310	643,3	199,31	58,31	47,3 \| 85,7 \| 40,3 \| 16,1

Počet podobných kovových pružin: 24

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-162U-33X

Země původu: DE, German; Prodlužovací pružina RZ-162U-33X
