Prodlužovací pružina RZ-156DX Nerezová ocel Ø 2,5 x 22,5 x 205 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-156DX

Množství	Jedn. cena [EUR]
1	7,6800 EUR
2	4,8400 EUR
3	3,9000 EUR
7	3,3200 EUR
17	2,1500 EUR
37	1,6600 EUR
75	1,5600 EUR
125	1,5600 EUR
175	1,5600 EUR
250	1,5600 EUR
350	1,5600 EUR
450	1,5600 EUR

Prodlužovací pružina Nakoupit

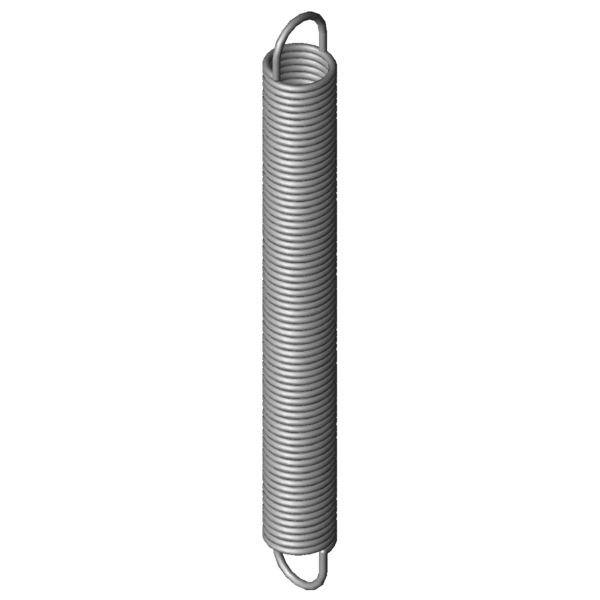

Obrázek produktu Prodlužovací pružina RZ-156DX

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-156DX

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	2,5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	22,5	mm	Vnější průměr vinutí
Dh	26,6	mm	Nejmenší průměr dutinky
L0	205	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	176,88	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	486,03	mm	Největší délka při statickém zatížení
sn	281,03	mm	Největší dráha pružiny při statickém zatížení
Fn	186,1	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	14,06	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,613	N/mm	Tuhost pružiny
F0	14	N	Vnitřní předpínací síla
Fntol	10,42	N	(+/-) Tolerance při statické maximální síle
L0tol	2,5	mm	(+/-) Tolerance nenapnuté délky
Detol	0,35	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	48	Stupně	Tolerance polohy oka
Gew	174,3759	g	Hmotnost výrobku
PG	#ZR	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-156DX Nerezová ocel Ø 2,5 x 22,5 x 205 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-156DX Nerezová ocel Ø 2,5 x 22,5 x 205 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-156DX Nerezová ocel Ø 2,5 x 22,5 x 205 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-156DX Nerezová ocel Ø 2,5 x 22,5 x 205 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-156DX

Formulář dotazu Prodlužovací pružina RZ-156DX Nerezová ocel Ø 2,5 x 22,5 x 205 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-156DX

Podobné tažné pružiny pro Prodlužovací pružina RZ-156DX Nerezová ocel Ø 2,5 x 22,5 x 205 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-156DX	1.4310	2,5	22,5	205	186,1	486,03	281,03	0,613	100,0 \| 100,0 \| 100,0 \| 100,0
Z-156DX	EN 10270-1	2,5	22,5	205	223,8	494,03	289,03	0,713	91,9 \| 100,0 \| 90,2 \| 85,5

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-118DX	21,6	172	0,082	1.4310	56,93	829,64	657,64	43,7 \| 81,3 \| 36,7 \| 13,1
RZ-130E-15X	24	178	0,107	1.4310	73,5	832,7	654,7	47,5 \| 84,2 \| 41,2 \| 17,0
RZ-136EX	22	186	0,225	1.4310	103,4	613,86	427,86	62,2 \| 89,5 \| 60,6 \| 36,5
RZ-136DX	22	170	0,251	1.4310	103,4	553,84	383,84	64,0 \| 86,9 \| 64,4 \| 40,7
RZ-147KX	24	166	0,331	1.4310	123,7	516,03	350,03	71,4 \| 87,6 \| 73,4 \| 53,4
RZ-156EX	22,5	225	0,549	1.4310	186,1	538,26	313,26	93,9 \| 97,0 \| 94,9 \| 89,7
RZ-156DX	22,5	205	0,613	1.4310	186,1	486,03	281,03	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-156CX	22,5	185	0,692	1.4310	186,1	433,79	248,79	93,2 \| 96,7 \| 94,3 \| 88,5
RZ-162K-04X	25	227	0,715	1.4310	229,9	524,43	297,43	87,8 \| 89,9 \| 87,7 \| 85,7
RZ-156BX	22,5	165	0,795	1.4310	186,1	381,56	216,56	86,4 \| 93,5 \| 88,5 \| 77,1
RZ-162K-03X	25	199	0,837	1.4310	229,9	453,16	254,16	83,7 \| 92,1 \| 85,7 \| 73,2
RZ-156NX	20	211	0,865	1.4310	207,8	432,87	221,87	83,4 \| 95,3 \| 84,3 \| 70,7
RZ-156MX	20	203,5	0,901	1.4310	207,8	416,34	212,84	82,2 \| 96,1 \| 82,6 \| 67,8
RZ-156LX	20	191	0,97	1.4310	207,8	388,8	197,8	79,0 \| 94,0 \| 80,0 \| 63,0
RZ-159EX	18,5	219	1,073	1.4310	223,4	410,38	191,38	74,8 \| 91,9 \| 75,7 \| 56,7
RZ-162U-36X	24	241	1,097	1.4310	287,9	483,39	242,39	72,9 \| 87,4 \| 75,4 \| 55,8
RZ-159DX	18,5	199	1,196	1.4310	223,4	370,69	171,69	72,1 \| 93,1 \| 72,2 \| 50,9
RZ-162U-35X	24	217	1,239	1.4310	287,9	431,59	214,59	70,1 \| 90,5 \| 70,5 \| 49,4
RZ-162U-34X	24	193	1,424	1.4310	287,9	379,79	186,79	66,3 \| 90,4 \| 65,6 \| 43,0
RZ-162U-33X	24	172	1,637	1.4310	287,9	334,46	162,46	61,9 \| 87,0 \| 61,2 \| 37,4
RZ-162P-01X	20	202	1,684	1.4310	282,9	356,93	154,93	63,0 \| 92,2 \| 60,5 \| 36,3
RZ-162PX	20	194	1,769	1.4310	282,9	341,53	147,53	61,5 \| 90,9 \| 59,1 \| 34,5

Počet podobných kovových pružin: 21

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-156DX

Země původu: DE, German; Prodlužovací pružina RZ-156DX
