Prodlužovací pružina RZ-147K-04X Nerezová ocel Ø 2,2 x 20 x 156 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-147K-04X

Množství	Jedn. cena [EUR]
1	7,5200 EUR
2	4,7400 EUR
3	3,7800 EUR
7	3,2200 EUR
17	1,9500 EUR
37	1,5600 EUR
75	1,4700 EUR
125	1,4700 EUR
175	1,4700 EUR
250	1,4700 EUR
350	1,4700 EUR
450	1,4700 EUR

Prodlužovací pružina Nakoupit

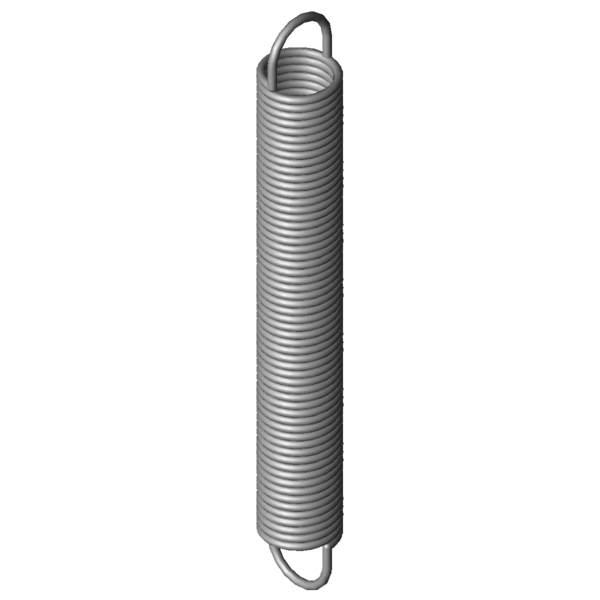

Obrázek produktu Prodlužovací pružina RZ-147K-04X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-147K-04X

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	2,2	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	20	mm	Vnější průměr vinutí
Dh	23,8	mm	Nejmenší průměr dutinky
L0	156	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	131,45	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	375,04	mm	Největší délka při statickém zatížení
sn	219,04	mm	Největší dráha pružiny při statickém zatížení
Fn	147,2	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	12,27	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,619	N/mm	Tuhost pružiny
F0	11,7	N	Vnitřní předpínací síla
Fntol	8,36	N	(+/-) Tolerance při statické maximální síle
L0tol	2,4	mm	(+/-) Tolerance nenapnuté délky
Detol	0,45	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	44	Stupně	Tolerance polohy oka
Gew	101,6902	g	Hmotnost výrobku
PG	#ZQ	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-147K-04X Nerezová ocel Ø 2,2 x 20 x 156 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-147K-04X Nerezová ocel Ø 2,2 x 20 x 156 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-147K-04X Nerezová ocel Ø 2,2 x 20 x 156 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-147K-04X Nerezová ocel Ø 2,2 x 20 x 156 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-147K-04X

Formulář dotazu Prodlužovací pružina RZ-147K-04X Nerezová ocel Ø 2,2 x 20 x 156 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-147K-04X

Podobné tažné pružiny pro Prodlužovací pružina RZ-147K-04X Nerezová ocel Ø 2,2 x 20 x 156 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-147K-04X	1.4310	2,2	20	156	147,2	375,04	219,04	0,619	89,9 \| 95,3 \| 91,5 \| 83,0
Z-147K-04X	EN 10270-1	2,2	20	156	176,1	380,1	224,1	0,72	92,1 \| 100,0 \| 90,7 \| 85,5

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-118DX	21,6	172	0,082	1.4310	56,93	829,64	657,64	44,7 \| 85,3 \| 36,0 \| 12,9
RZ-115V-17X	20	133	0,1	1.4310	51,22	611,7	478,7	46,9 \| 84,5 \| 40,3 \| 15,9
RZ-121EX	17,6	149	0,18	1.4310	69,37	506,53	357,53	56,2 \| 85,4 \| 54,2 \| 28,9
RZ-130K-02X	20	170	0,193	1.4310	84,95	580,6	410,6	59,2 \| 91,2 \| 55,5 \| 30,8
RZ-130K-01X	20	145	0,235	1.4310	84,95	482,6	337,6	59,4 \| 91,4 \| 55,8 \| 31,1
RZ-136DX	22	170	0,251	1.4310	103,4	553,84	383,84	65,0 \| 91,2 \| 63,7 \| 40,1
RZ-130KX	20	136	0,255	1.4310	84,95	447,53	311,53	55,6 \| 88,1 \| 52,0 \| 26,8
RZ-136CX	22	154	0,283	1.4310	103,4	494,3	340,3	68,7 \| 93,5 \| 67,3 \| 45,2
RZ-138AX	18,6	160	0,459	1.4310	121,3	406	246	84,3 \| 93,8 \| 85,7 \| 73,4
RZ-141DX	18	164	0,49	1.4310	125,1	400,15	236,15	86,6 \| 92,0 \| 88,9 \| 78,8
RZ-138X	18,6	147	0,504	1.4310	121,3	370,88	223,88	80,1 \| 91,7 \| 81,8 \| 66,9
RZ-141CX	18	148	0,554	1.4310	125,1	357,06	209,06	83,4 \| 90,5 \| 86,0 \| 73,9
RZ-147K-04X	20	156	0,619	1.4310	147,2	375,04	219,04	89,9 \| 95,3 \| 91,5 \| 83,0
RZ-147K-03X	20	134	0,746	1.4310	147,2	315,76	181,76	87,9 \| 94,5 \| 89,7 \| 79,5
RZ-141JX	16	155	0,764	1.4310	139,7	322,68	167,68	85,5 \| 90,1 \| 85,7 \| 80,7
RZ-156BX	22,5	165	0,795	1.4310	186,1	381,56	216,56	85,9 \| 90,5 \| 89,0 \| 78,2
RZ-156AX	22,5	148	0,914	1.4310	186,1	336,36	188,36	80,4 \| 90,6 \| 82,5 \| 68,0
RZ-156KX	20	163,5	1,165	1.4310	207,8	328,21	164,71	78,3 \| 90,0 \| 80,7 \| 64,2
RZ-159BX	18,5	159	1,552	1.4310	223,4	291,31	132,31	65,3 \| 92,9 \| 63,1 \| 39,8
RZ-156JX	20	123,5	1,646	1.4310	207,8	240,07	116,57	75,3 \| 92,9 \| 75,8 \| 57,2
RZ-159AX	18,5	141	1,785	1.4310	223,4	256,08	115,08	66,1 \| 91,8 \| 64,6 \| 41,7
RZ-162U-32X	24	154	1,878	1.4310	287,9	295,61	141,61	58,7 \| 85,1 \| 57,9 \| 33,1
RZ-162O-02X	20	171	2,042	1.4310	282,9	298,77	127,77	58,5 \| 89,9 \| 55,2 \| 30,4
RZ-162O-01X	20	146	2,472	1.4310	282,9	251,55	105,55	58,5 \| 90,1 \| 55,1 \| 30,2
RZ-162OX	20	138	2,659	1.4310	282,9	236,15	98,15	57,7 \| 91,9 \| 53,0 \| 28,1
RZ-174X	23,2	158	2,885	1.4310	356,7	273,21	115,21	51,1 \| 84,6 \| 46,9 \| 21,7
RZ-162U-43X	18	162,5	4,492	1.4310	373,9	237,95	75,45	45,6 \| 86,4 \| 36,9 \| 13,6
RZ-177AX	19,2	174	4,791	1.4310	422,9	254,68	80,68	44,5 \| 84,8 \| 35,8 \| 12,8

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-147K-04X

Země původu: DE, German; Prodlužovací pružina RZ-147K-04X
