Prodlužovací pružina RZ-177MX Nerezová ocel Ø 3,6 x 25 x 89,7 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-177MX

Množství Jedn. cena [EUR]
1 13,1800 EUR
2 10,5000 EUR
3 6,0600 EUR
7 3,9100 EUR
17 3,9100 EUR
37 3,9100 EUR
75 3,9100 EUR
125 3,9100 EUR
175 3,9100 EUR
250 3,9100 EUR
350 3,9100 EUR

Prodlužovací pružina Nakoupit

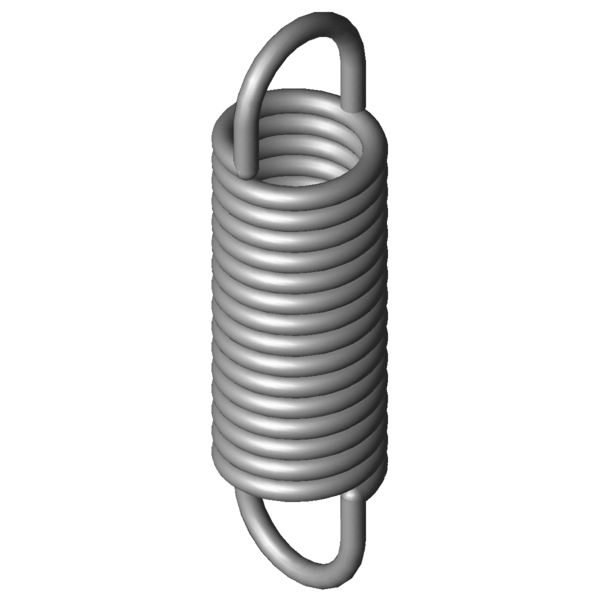

Obrázek produktu Prodlužovací pružina RZ-177MX
Obrázek produktu Prodlužovací pružina RZ-177MX
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-177MX

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 3,6 mm Prumer drátu
D mm Střední průměr vinutí
De 25 mm Vnější průměr vinutí
Dh 30,8 mm Nejmenší průměr dutinky
L0 89,7 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 60,3 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 135,28 mm Největší délka při statickém zatížení
sn 45,58 mm Největší dráha pružiny při statickém zatížení
Fn 463,3 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 14,7 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 9,521 N/mm Tuhost pružiny
F0 29,4 N Vnitřní předpínací síla
Fntol 39,79 N (+/-) Tolerance při statické maximální síle
L0tol 1,5 mm (+/-) Tolerance nenapnuté délky
Detol 0,35 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 22 Stupně Tolerance polohy oka
Gew 94,6924 g Hmotnost výrobku
PG ###AE - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-177MX Nerezová ocel Ø 3,6 x 25 x 89,7 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-177MX Nerezová ocel Ø 3,6 x 25 x 89,7 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-177MX Nerezová ocel Ø 3,6 x 25 x 89,7 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-177MX Nerezová ocel Ø 3,6 x 25 x 89,7 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-177MX

Formulář dotazu Prodlužovací pružina RZ-177MX Nerezová ocel Ø 3,6 x 25 x 89,7 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-177MX

Podobné tažné pružiny pro Prodlužovací pružina RZ-177MX Nerezová ocel Ø 3,6 x 25 x 89,7 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-177MX 1.4310 3,6 25 89,7 463,3 135,28 45,58 9,521 100,0 | 100,0 | 100,0 | 100,0
Z-177MX EN 10270-1 3,6 25 89,7 555,1 136,46 46,76 11,086 92,0 | 100,0 | 90,5 | 85,6
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-147K-01X 20 90,9 1,264 1.4310 147,2 198,09 107,19 43,5 | 79,9 | 37,1 | 13,5
RZ-162GX 30 86,6 1,697 1.4310 193,3 192,31 105,71 48,8 | 85,9 | 42,4 | 18,0
RZ-155X 22,5 93 1,726 1.4310 186,1 192,72 99,72 48,9 | 85,3 | 42,9 | 18,4
RZ-162K-21X 25 104 1,986 1.4310 229,9 211,1 107,1 51,7 | 88,0 | 46,1 | 21,1
RZ-156HX 20 91 2,477 1.4310 207,8 168,46 77,46 53,6 | 82,7 | 51,8 | 26,4
RZ-156GX 20 86 2,685 1.4310 207,8 157,45 71,45 54,9 | 81,8 | 54,3 | 28,6
RZ-158X 18,5 86,6 3,371 1.4310 223,4 147,52 60,92 59,2 | 80,0 | 61,5 | 36,1
RZ-162U-29X 24 94 3,688 1.4310 287,9 166,1 72,1 64,5 | 91,6 | 62,7 | 39,3
RZ-162NX 20 95,8 4,271 1.4310 282,9 156,91 61,11 65,7 | 83,8 | 67,8 | 45,5
RZ-162K-20X 25 65 4,573 1.4310 229,9 111,5 46,5 68,6 | 83,4 | 73,8 | 48,6
RZ-173X 23,2 110 4,634 1.4310 356,7 181,74 71,74 69,0 | 87,7 | 70,3 | 48,9
RZ-169X 28,2 76,4 4,997 1.4310 297,5 132,17 55,77 71,0 | 87,6 | 73,0 | 52,5
RZ-177K-10X 32 89 5,032 1.4310 368,5 156,6 67,6 73,2 | 92,4 | 73,5 | 53,6
RZ-162U-28X 24 69 6,002 1.4310 287,9 113,3 44,3 76,3 | 85,4 | 79,7 | 63,9
RZ-177MX 25 89,7 9,521 1.4310 463,3 135,28 45,58 100,0 | 100,0 | 100,0 | 100,0
RZ-194X 29 93,6 10,426 1.4310 542,5 142,27 48,67 90,5 | 90,7 | 89,5 | 91,2
RZ-202AX 24 113,5 13,494 1.4310 643,3 157,1 43,6 80,4 | 88,3 | 83,8 | 68,9
RZ-177LX 25 68,1 15,381 1.4310 463,3 96,32 28,22 78,3 | 92,0 | 81,0 | 61,9
RZ-202X 24 85,6 20,364 1.4310 643,3 114,49 28,89 69,1 | 93,8 | 67,7 | 45,6
Počet podobných kovových pružin: 18

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-177MX

Země původu: DE, German; Prodlužovací pružina RZ-177MX
