Prodlužovací pružina RZ-156GX Nerezová ocel Ø 2,5 x 20 x 86 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-156GX

Množství	Jedn. cena [EUR]
1	6,8600 EUR
2	4,3200 EUR
3	3,3700 EUR
7	2,8700 EUR
17	1,4400 EUR
37	1,1200 EUR
75	0,9700 EUR
125	0,9700 EUR
175	0,9700 EUR
250	0,9700 EUR
350	0,9700 EUR
450	0,9700 EUR

Prodlužovací pružina Nakoupit

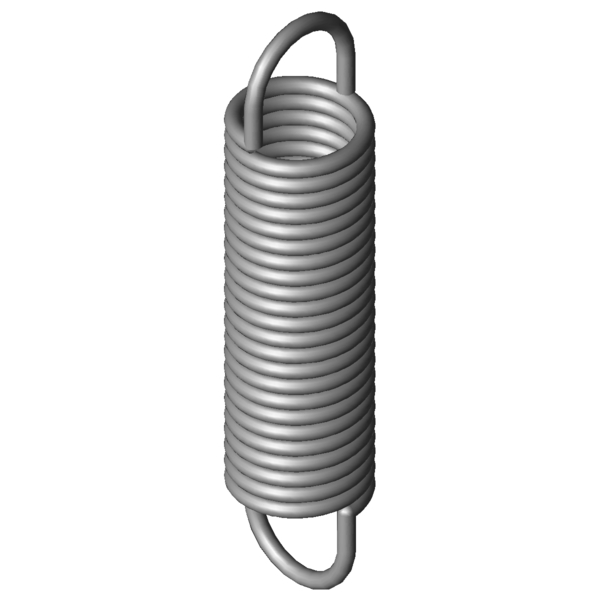

Obrázek produktu Prodlužovací pružina RZ-156GX

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-156GX

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	2,5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	20	mm	Vnější průměr vinutí
Dh	24,1	mm	Nejmenší průměr dutinky
L0	86	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	61,88	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	157,45	mm	Největší délka při statickém zatížení
sn	71,45	mm	Největší dráha pružiny při statickém zatížení
Fn	207,8	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	12,06	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	2,685	N/mm	Tuhost pružiny
F0	16	N	Vnitřní předpínací síla
Fntol	14,68	N	(+/-) Tolerance při statické maximální síle
L0tol	1,5	mm	(+/-) Tolerance nenapnuté délky
Detol	0,35	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	27	Stupně	Tolerance polohy oka
Gew	54,419	g	Hmotnost výrobku
PG	#ZM	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-156GX Nerezová ocel Ø 2,5 x 20 x 86 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-156GX Nerezová ocel Ø 2,5 x 20 x 86 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-156GX Nerezová ocel Ø 2,5 x 20 x 86 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-156GX Nerezová ocel Ø 2,5 x 20 x 86 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-156GX

Formulář dotazu Prodlužovací pružina RZ-156GX Nerezová ocel Ø 2,5 x 20 x 86 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-156GX

Podobné tažné pružiny pro Prodlužovací pružina RZ-156GX Nerezová ocel Ø 2,5 x 20 x 86 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-156GX	1.4310	2,5	20	86	207,8	157,45	71,45	2,685	100,0 \| 100,0 \| 100,0 \| 100,0
Z-156GX	EN 10270-1	2,5	20	86	249,9	159,49	73,49	3,126	91,9 \| 100,0 \| 90,2 \| 85,5

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-121X	17,6	88,6	0,352	1.4310	69,37	271,39	182,79	44,1 \| 83,0 \| 36,2 \| 13,0
RZ-130JX	20	100	0,383	1.4310	84,95	307,25	207,25	45,9 \| 86,0 \| 37,7 \| 14,1
RZ-121JX	15,5	86,5	0,524	1.4310	78,31	224,87	138,37	48,1 \| 80,3 \| 44,7 \| 19,5
RZ-130HX	20	73	0,616	1.4310	84,95	202,05	129,05	52,1 \| 85,6 \| 48,1 \| 22,6
RZ-147HX	24	88,6	0,799	1.4310	123,7	233,49	144,89	57,7 \| 89,5 \| 54,4 \| 29,4
RZ-135AX	22	72,8	0,843	1.4310	103,4	186,99	114,19	57,5 \| 85,2 \| 56,2 \| 31,1
RZ-137AX	18,6	95	0,881	1.4310	121,3	223	128	59,2 \| 87,8 \| 57,1 \| 32,6
RZ-130K-03X	16	84,6	0,923	1.4310	105	189,82	105,22	59,0 \| 83,5 \| 59,2 \| 34,3
RZ-140AX	18	87,4	1,077	1.4310	125,1	195,19	107,79	64,2 \| 89,5 \| 63,2 \| 39,9
RZ-147K-01X	20	90,9	1,264	1.4310	147,2	198,09	107,19	70,1 \| 94,2 \| 68,7 \| 47,2
RZ-141GX	16	87	1,558	1.4310	139,7	169,27	82,27	73,9 \| 86,3 \| 77,0 \| 58,4
RZ-147K-21X	20	75,5	1,671	1.4310	147,2	156,6	81,1	77,9 \| 91,9 \| 79,5 \| 62,4
RZ-155X	22,5	93	1,726	1.4310	186,1	192,72	99,72	79,5 \| 93,8 \| 80,6 \| 64,2
RZ-156HX	20	91	2,477	1.4310	207,8	168,46	77,46	95,5 \| 98,2 \| 96,1 \| 92,2
RZ-156GX	20	86	2,685	1.4310	207,8	157,45	71,45	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-158X	18,5	86,6	3,371	1.4310	223,4	147,52	60,92	88,6 \| 97,3 \| 89,1 \| 79,3
RZ-162NX	20	95,8	4,271	1.4310	282,9	156,91	61,11	78,4 \| 93,0 \| 79,5 \| 62,8
RZ-162MX	20	70,6	6,711	1.4310	282,9	109,49	38,89	64,8 \| 90,5 \| 63,9 \| 40,0
RZ-176X	19,2	103	9,051	1.4310	422,9	145,71	42,71	56,6 \| 85,9 \| 54,5 \| 29,4
RZ-162U-39X	18	86	10,12	1.4310	373,9	119,49	33,49	56,1 \| 91,1 \| 51,2 \| 26,0
RZ-202X	24	85,6	20,364	1.4310	643,3	114,49	28,89	43,7 \| 81,8 \| 36,4 \| 13,1
RZ-177RX	18	78,5	31,25	1.4310	617,1	96,41	17,91	40,5 \| 83,6 \| 29,4 \| 8,4

Počet podobných kovových pružin: 21

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-156GX

Země původu: DE, German; Prodlužovací pružina RZ-156GX
