Prodlužovací pružina RZ-162U-39X Nerezová ocel Ø 3 x 18 x 86 mm / 270°

Name: RZ-162U-39X - Tažné pružiny
SKU: RZ-162U-39X
Availability: InStock

Cenová stupnice - Prodlužovací pružina RZ-162U-39X

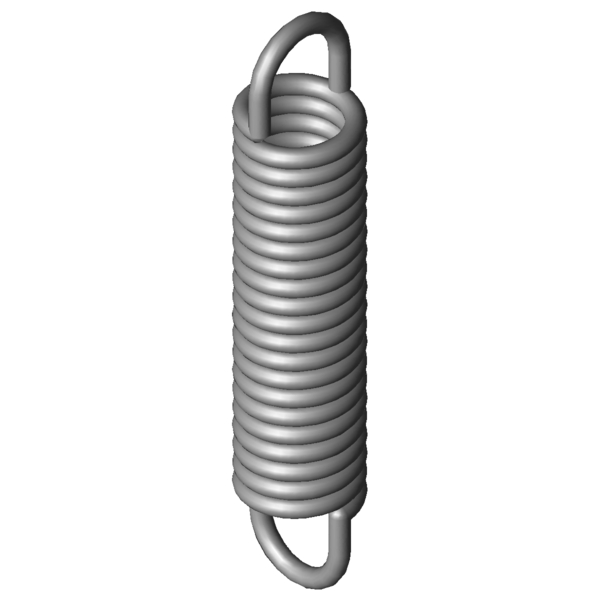

Obrázek produktu Prodlužovací pružina RZ-162U-39X

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	18	mm	Vnější průměr vinutí
Dh	23,4	mm	Nejmenší průměr dutinky
L0	86	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	65,25	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	119,49	mm	Největší délka při statickém zatížení
sn	33,49	mm	Největší dráha pružiny při statickém zatížení
Fn	373,9	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	10,38	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	10,12	N/mm	Tuhost pružiny
F0	35	N	Vnitřní předpínací síla
Fntol	35,2	N	(+/-) Tolerance při statické maximální síle
L0tol	1,5	mm	(+/-) Tolerance nenapnuté délky
Detol	0,3	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	23	Stupně	Tolerance polohy oka
Gew	59,2618	g	Hmotnost výrobku
PG	###ZP	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-162U-39X	1.4310	3	18	86	373,9	119,49	33,49	10,12	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162U-39X	EN 10270-1	3	18	86	452,6	120,7	34,7	11,78	91,7 \| 100,0 \| 89,6 \| 85,6

Počet podobných kovových pružin: 2

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-141X	18	104	0,86	1.4310	125,1	238,58	134,58	40,2 \| 83,1 \| 29,2 \| 8,3
RZ-137AX	18,6	95	0,881	1.4310	121,3	223	128	40,8 \| 84,7 \| 29,3 \| 8,5
RZ-130K-03X	16	84,6	0,923	1.4310	105	189,82	105,22	40,4 \| 82,4 \| 30,0 \| 8,9
RZ-140AX	18	87,4	1,077	1.4310	125,1	195,19	107,79	43,7 \| 88,4 \| 32,3 \| 10,4
RZ-147K-01X	20	90,9	1,264	1.4310	147,2	198,09	107,19	44,5 \| 86,0 \| 35,3 \| 12,3
RZ-141GX	16	87	1,558	1.4310	139,7	169,27	82,27	46,3 \| 84,8 \| 39,0 \| 15,2
RZ-147K-21X	20	75,5	1,671	1.4310	147,2	156,6	81,1	46,8 \| 83,7 \| 40,3 \| 16,3
RZ-140X	18	64,4	1,731	1.4310	125,1	131,27	66,87	46,3 \| 80,5 \| 41,8 \| 16,8
RZ-156HX	20	91	2,477	1.4310	207,8	168,46	77,46	54,2 \| 89,3 \| 49,4 \| 24,0
RZ-156GX	20	86	2,685	1.4310	207,8	157,45	71,45	56,1 \| 91,1 \| 51,2 \| 26,0
RZ-158X	18,5	86,6	3,371	1.4310	223,4	147,52	60,92	61,2 \| 93,3 \| 57,4 \| 32,8
RZ-162NX	20	95,8	4,271	1.4310	282,9	156,91	61,11	65,9 \| 91,0 \| 65,2 \| 41,5
RZ-161X	15	81	7,07	1.4310	269,8	115,85	34,85	80,1 \| 87,0 \| 84,1 \| 69,3
RZ-162U-40X	18	105,5	7,568	1.4310	373,9	150,29	44,79	85,3 \| 93,8 \| 87,4 \| 74,8
RZ-162U-39X	18	86	10,12	1.4310	373,9	119,49	33,49	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162SX	14	86,2	15,467	1.4310	386,7	108,83	22,63	79,3 \| 90,3 \| 82,1 \| 65,3
RZ-177RX	18	78,5	31,25	1.4310	617,1	96,41	17,91	60,3 \| 91,5 \| 57,0 \| 32,4

Počet podobných kovových pružin: 16
