Prodlužovací pružina RZ-153EX Nerezová ocel Ø 2,5 x 27,5 x 234 mm / 270°

Name: RZ-153EX - Tažné pružiny
SKU: RZ-153EX
Availability: InStock

Cenová stupnice - Prodlužovací pružina RZ-153EX

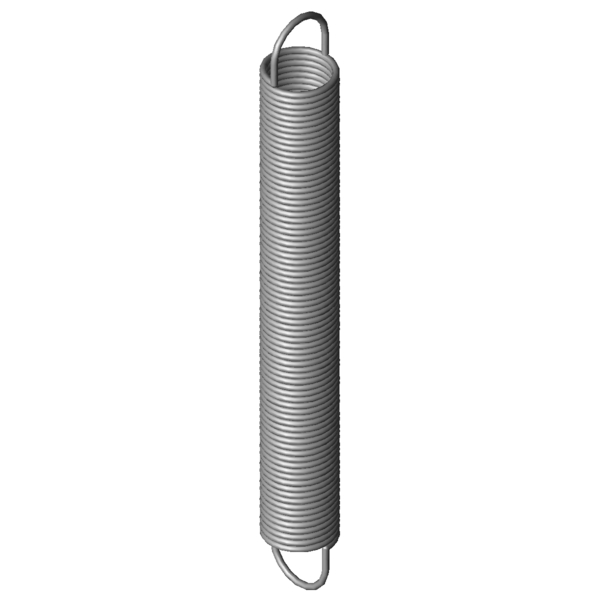

Obrázek produktu Prodlužovací pružina RZ-153EX

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	2,5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	27,5	mm	Vnější průměr vinutí
Dh	31,7	mm	Nejmenší průměr dutinky
L0	234	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	196,88	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	741,49	mm	Největší délka při statickém zatížení
sn	507,49	mm	Největší dráha pružiny při statickém zatížení
Fn	153,7	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	18,56	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,281	N/mm	Tuhost pružiny
F0	11	N	Vnitřní předpínací síla
Fntol	8,2	N	(+/-) Tolerance při statické maximální síle
L0tol	3	mm	(+/-) Tolerance nenapnuté délky
Detol	0,45	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	57	Stupně	Tolerance polohy oka
Gew	242,3575	g	Hmotnost výrobku
PG	#ZW	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-153EX	1.4310	2,5	27,5	234	153,7	741,49	507,49	0,281	100,0 \| 100,0 \| 100,0 \| 100,0
Z-153EX	EN 10270-1	2,5	27,5	234	184,9	756,69	522,69	0,328	91,9 \| 100,0 \| 90,1 \| 85,6

Počet podobných kovových pružin: 2

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-153EX	27,5	234	0,281	1.4310	153,7	741,49	507,49	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-153DX	27,5	213	0,314	1.4310	153,7	668,28	455,28	93,9 \| 97,0 \| 94,9 \| 89,7
RZ-153CX	27,5	193	0,354	1.4310	153,7	596,06	403,06	87,8 \| 94,2 \| 89,7 \| 79,4
RZ-153BX	27,5	173	0,407	1.4310	153,7	523,84	350,84	81,7 \| 91,3 \| 84,6 \| 69,1
RZ-162U-26X	32	254	0,417	1.4310	219,4	741,22	487,22	79,1 \| 87,1 \| 83,0 \| 67,3
RZ-162KX	30	210	0,447	1.4310	193,3	611,03	401,03	77,4 \| 90,2 \| 79,3 \| 62,8
RZ-162U-25X	32	230	0,471	1.4310	219,4	661,38	431,38	75,4 \| 89,2 \| 77,5 \| 59,5
RZ-162U-24X	32	206	0,541	1.4310	219,4	581,49	375,49	69,9 \| 85,8 \| 72,0 \| 51,8
RZ-156EX	22,5	225	0,549	1.4310	186,1	538,26	313,26	71,9 \| 92,7 \| 72,2 \| 51,0
RZ-162K-04X	25	227	0,715	1.4310	229,9	524,43	297,43	64,8 \| 92,4 \| 62,7 \| 39,2
RZ-171EX	28,2	287	0,755	1.4310	297,5	656,04	369,04	61,8 \| 85,7 \| 62,2 \| 37,6
RZ-162K-03X	25	199	0,837	1.4310	229,9	453,16	254,16	60,1 \| 88,4 \| 58,5 \| 33,5
RZ-171DX	28,2	262	0,842	1.4310	297,5	593,07	331,07	60,2 \| 88,3 \| 58,5 \| 33,7
RZ-171CX	28,2	236	0,951	1.4310	297,5	529,1	293,1	58,7 \| 91,6 \| 54,7 \| 29,8
RZ-171BX	28,2	210	1,092	1.4310	297,5	465,13	255,13	55,1 \| 88,5 \| 51,0 \| 26,0
RZ-162U-36X	24	241	1,097	1.4310	287,9	483,39	242,39	55,1 \| 89,2 \| 50,6 \| 25,5

Počet podobných kovových pružin: 15
