Prodlužovací pružina RZ-153CX Nerezová ocel Ø 2,5 x 27,5 x 193 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-153CX

Množství	Jedn. cena [EUR]
1	7,8500 EUR
2	4,9500 EUR
3	4,0000 EUR
7	3,4100 EUR
17	2,2200 EUR
37	1,7900 EUR
75	1,6600 EUR
125	1,6600 EUR
175	1,6600 EUR
250	1,6600 EUR
350	1,6600 EUR
450	1,6600 EUR

Prodlužovací pružina Nakoupit

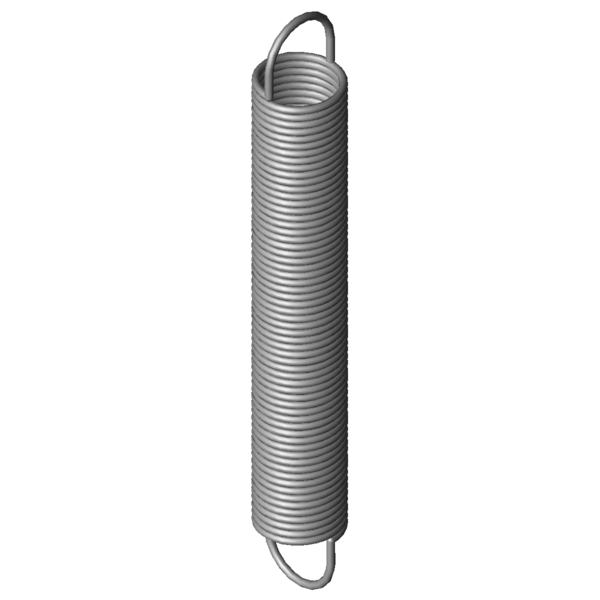

Obrázek produktu Prodlužovací pružina RZ-153CX

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-153CX

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	2,5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	27,5	mm	Vnější průměr vinutí
Dh	31,7	mm	Nejmenší průměr dutinky
L0	193	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	156,88	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	596,06	mm	Největší délka při statickém zatížení
sn	403,06	mm	Největší dráha pružiny při statickém zatížení
Fn	153,7	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	18,06	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,354	N/mm	Tuhost pružiny
F0	11	N	Vnitřní předpínací síla
Fntol	8,35	N	(+/-) Tolerance při statické maximální síle
L0tol	3	mm	(+/-) Tolerance nenapnuté délky
Detol	0,45	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	51	Stupně	Tolerance polohy oka
Gew	193,5823	g	Hmotnost výrobku
PG	#ZS	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-153CX Nerezová ocel Ø 2,5 x 27,5 x 193 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-153CX Nerezová ocel Ø 2,5 x 27,5 x 193 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-153CX Nerezová ocel Ø 2,5 x 27,5 x 193 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-153CX Nerezová ocel Ø 2,5 x 27,5 x 193 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-153CX

Formulář dotazu Prodlužovací pružina RZ-153CX Nerezová ocel Ø 2,5 x 27,5 x 193 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-153CX

Podobné tažné pružiny pro Prodlužovací pružina RZ-153CX Nerezová ocel Ø 2,5 x 27,5 x 193 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-153CX	1.4310	2,5	27,5	193	153,7	596,06	403,06	0,354	100,0 \| 100,0 \| 100,0 \| 100,0
Z-153CX	EN 10270-1	2,5	27,5	193	184,9	608,13	415,13	0,412	91,9 \| 100,0 \| 90,1 \| 85,6

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-130E-15X	24	178	0,107	1.4310	73,5	832,7	654,7	56,0 \| 83,8 \| 54,7 \| 29,4
RZ-147E-24X	30	177	0,16	1.4310	104,3	808,3	631,3	66,5 \| 90,5 \| 65,9 \| 43,3
RZ-136EX	22	186	0,225	1.4310	103,4	613,86	427,86	76,5 \| 85,5 \| 80,7 \| 63,4
RZ-153EX	27,5	234	0,281	1.4310	153,7	741,49	507,49	87,8 \| 94,2 \| 89,7 \| 79,4
RZ-153DX	27,5	213	0,314	1.4310	153,7	668,28	455,28	93,2 \| 96,9 \| 94,3 \| 88,5
RZ-153CX	27,5	193	0,354	1.4310	153,7	596,06	403,06	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-153BX	27,5	173	0,407	1.4310	153,7	523,84	350,84	92,4 \| 96,5 \| 93,5 \| 87,0
RZ-162KX	30	210	0,447	1.4310	193,3	611,03	401,03	86,5 \| 91,0 \| 89,5 \| 79,1
RZ-153AX	27,5	156	0,468	1.4310	153,7	461,15	305,15	85,7 \| 93,6 \| 87,9 \| 75,7
RZ-162U-24X	32	206	0,541	1.4310	219,4	581,49	375,49	78,2 \| 87,7 \| 81,6 \| 65,3
RZ-156DX	22,5	205	0,613	1.4310	186,1	486,03	281,03	75,2 \| 92,0 \| 76,2 \| 57,6
RZ-162U-23X	32	185	0,622	1.4310	219,4	511,59	326,59	73,6 \| 88,4 \| 75,5 \| 56,8
RZ-156CX	22,5	185	0,692	1.4310	186,1	433,79	248,79	71,9 \| 92,6 \| 72,2 \| 51,0
RZ-162K-03X	25	199	0,837	1.4310	229,9	453,16	254,16	66,5 \| 92,4 \| 65,0 \| 42,2
RZ-171CX	28,2	236	0,951	1.4310	297,5	529,1	293,1	61,9 \| 85,8 \| 62,2 \| 37,6
RZ-162K-02X	25	171	1,008	1.4310	229,9	381,9	210,9	61,4 \| 89,6 \| 59,6 \| 35,0
RZ-171BX	28,2	210	1,092	1.4310	297,5	465,13	255,13	59,8 \| 89,2 \| 57,5 \| 32,7
RZ-162U-35X	24	217	1,239	1.4310	287,9	431,59	214,59	56,1 \| 86,5 \| 53,3 \| 28,4
RZ-171AX	28,2	188	1,256	1.4310	297,5	409,9	221,9	57,6 \| 91,0 \| 53,4 \| 28,4
RZ-162U-34X	24	193	1,424	1.4310	287,9	379,79	186,79	54,9 \| 90,2 \| 49,9 \| 24,7
RZ-177K-03X	32	205	1,434	1.4310	368,5	442,39	237,39	52,7 \| 83,2 \| 50,3 \| 24,6

Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-153CX

Země původu: DE, German; Prodlužovací pružina RZ-153CX
