Prodlužovací pružina RZ-157X Nerezová ocel Ø 2,5 x 18,5 x 54,1 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-157X

Množství Jedn. cena [EUR]
1 6,5600 EUR
2 4,1300 EUR
3 2,9300 EUR
7 2,5000 EUR
17 1,2300 EUR
37 0,9300 EUR
75 0,7600 EUR
125 0,7600 EUR
175 0,7600 EUR
250 0,7600 EUR
350 0,7600 EUR
450 0,7600 EUR

Prodlužovací pružina Nakoupit

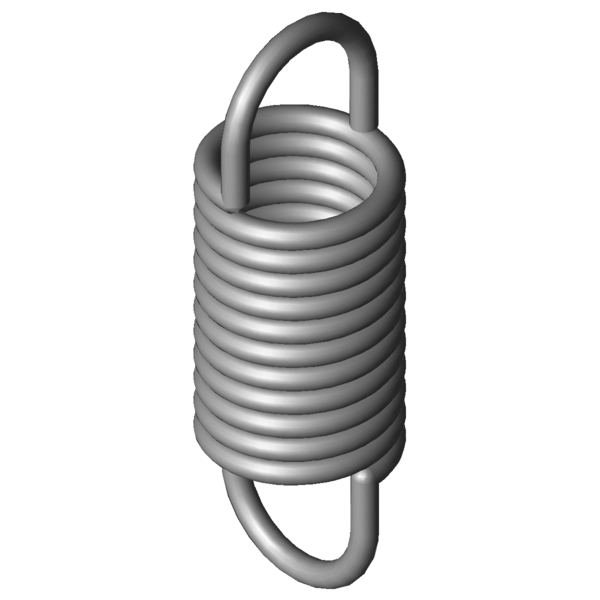

Obrázek produktu Prodlužovací pružina RZ-157X
Obrázek produktu Prodlužovací pružina RZ-157X
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-157X

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 2,5 mm Prumer drátu
D mm Střední průměr vinutí
De 18,5 mm Vnější průměr vinutí
Dh 22,6 mm Nejmenší průměr dutinky
L0 54,1 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 31,88 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 83,02 mm Největší délka při statickém zatížení
sn 28,92 mm Největší dráha pružiny při statickém zatížení
Fn 223,4 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 11,11 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 7,101 N/mm Tuhost pružiny
F0 18 N Vnitřní předpínací síla
Fntol 20,33 N (+/-) Tolerance při statické maximální síle
L0tol 1,1 mm (+/-) Tolerance nenapnuté délky
Detol 0,3 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 19 Stupně Tolerance polohy oka
Gew 26,3425 g Hmotnost výrobku
PG #ZK - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-157X Nerezová ocel Ø 2,5 x 18,5 x 54,1 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-157X Nerezová ocel Ø 2,5 x 18,5 x 54,1 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-157X Nerezová ocel Ø 2,5 x 18,5 x 54,1 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-157X Nerezová ocel Ø 2,5 x 18,5 x 54,1 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-157X

Formulář dotazu Prodlužovací pružina RZ-157X Nerezová ocel Ø 2,5 x 18,5 x 54,1 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-157X

Podobné tažné pružiny pro Prodlužovací pružina RZ-157X Nerezová ocel Ø 2,5 x 18,5 x 54,1 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-157X 1.4310 2,5 18,5 54,1 223,4 83,02 28,92 7,101 100,0 | 100,0 | 100,0 | 100,0
Z-157X EN 10270-1 2,5 18,5 54,1 268,6 83,86 29,76 8,269 91,9 | 100,0 | 90,2 | 85,6
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-134X 22 54,8 1,489 1.4310 103,4 119,4 64,6 51,3 | 87,6 | 45,5 | 20,7
RZ-137X 18,6 65 1,55 1.4310 121,3 137,79 72,79 52,1 | 87,6 | 47,0 | 21,6
RZ-130FX 20 46 1,563 1.4310 84,95 96,84 50,84 50,8 | 83,2 | 47,5 | 21,6
RZ-140X 18 64,4 1,731 1.4310 125,1 131,27 66,87 53,6 | 87,1 | 49,6 | 24,2
RZ-130K-20X 16 45 2,516 1.4310 105 83,6 38,6 58,9 | 80,6 | 61,0 | 35,2
RZ-136E-10X 18,6 49 2,605 1.4310 121,3 92,3 43,3 62,3 | 90,0 | 60,5 | 36,3
RZ-139X 18 48,4 2,909 1.4310 125,1 88,18 39,78 64,7 | 88,9 | 64,3 | 40,7
RZ-141FX 16 53 3,239 1.4310 139,7 92,56 39,56 67,2 | 88,2 | 67,8 | 45,7
RZ-147K-20X 20 51,5 3,381 1.4310 147,2 91,6 40,1 69,5 | 91,9 | 69,0 | 47,5
RZ-143X 14,5 58,8 3,629 1.4310 153 97,31 38,51 68,9 | 83,5 | 71,8 | 51,4
RZ-156FX 20 63,5 4,323 1.4310 207,8 107,87 44,37 77,4 | 92,6 | 79,1 | 60,6
RZ-157AX 18,5 62 5,657 1.4310 223,4 98,31 36,31 88,4 | 95,8 | 89,8 | 79,6
RZ-147MX 15 54,4 6,206 1.4310 192,2 82,7 28,3 89,8 | 89,5 | 91,9 | 87,9
RZ-156E-10X 20 51 6,54 1.4310 207,8 80,3 29,3 94,4 | 95,6 | 95,9 | 91,8
RZ-157X 18,5 54,1 7,101 1.4310 223,4 83,02 28,92 100,0 | 100,0 | 100,0 | 100,0
RZ-162LX 20 53,8 10,841 1.4310 282,9 77,87 24,07 80,2 | 93,7 | 81,1 | 65,7
RZ-160X 15 48,5 14,891 1.4310 269,8 65,05 16,55 69,2 | 90,2 | 70,0 | 47,4
RZ-162U-38X 18 60,5 16,471 1.4310 373,9 81,08 20,58 66,0 | 90,0 | 65,5 | 42,5
RZ-175X 19,2 62 19,064 1.4310 422,9 82,28 20,28 61,9 | 87,2 | 61,5 | 37,0
RZ-177QX 18 56,9 50,481 1.4310 617,1 67,99 11,09 46,1 | 87,3 | 37,3 | 13,9
Počet podobných kovových pružin: 19

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-157X

Země původu: DE, German; Prodlužovací pružina RZ-157X

Obrázek produktu - Tažné pružiny RZ-157X

Obrázek produktu - Tažné pružiny RZ-157X

QR-Code: Prodlužovací pružina RZ-157X

QR-Code - Tažné pružiny - RZ-157X | https://www.federnshop.com/cz/v%c3%bdrobek/ta%c5%ben%c3%a9_pru%c5%beiny/rz-157x.html
