Prodlužovací pružina RZ-175X Nerezová ocel Ø 3,2 x 19,2 x 62 mm / 270°

Name: RZ-175X - Tažné pružiny
SKU: RZ-175X
Availability: InStock

Cenová stupnice - Prodlužovací pružina RZ-175X

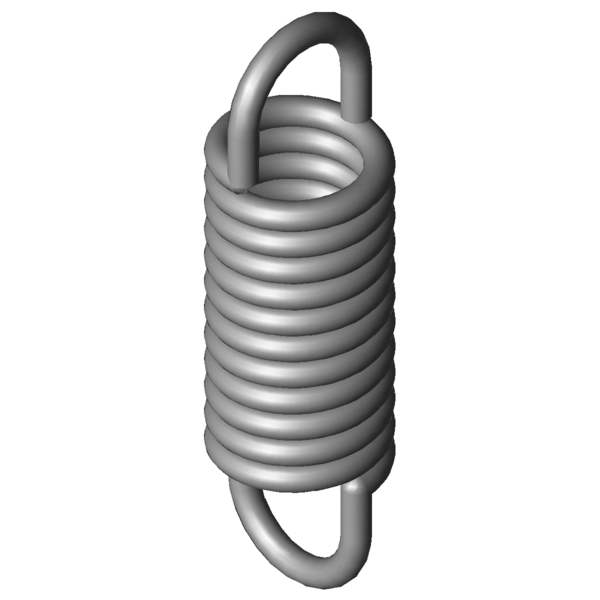

Obrázek produktu Prodlužovací pružina RZ-175X

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	3,2	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	19,2	mm	Vnější průměr vinutí
Dh	24,3	mm	Nejmenší průměr dutinky
L0	62	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	40,8	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	82,28	mm	Největší délka při statickém zatížení
sn	20,28	mm	Největší dráha pružiny při statickém zatížení
Fn	422,9	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	10,6	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	19,064	N/mm	Tuhost pružiny
F0	36,4	N	Vnitřní předpínací síla
Fntol	49,28	N	(+/-) Tolerance při statické maximální síle
L0tol	1,1	mm	(+/-) Tolerance nenapnuté délky
Detol	0,3	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	18	Stupně	Tolerance polohy oka
Gew	43,1531	g	Hmotnost výrobku
PG	###ZL	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-175X	1.4310	3,2	19,2	62	422,9	82,28	20,28	19,064	100,0 \| 100,0 \| 100,0 \| 100,0
Z-175X	EN 10270-1	3,2	19,2	62	510	82,93	20,93	22,196	91,8 \| 100,0 \| 89,9 \| 85,6

Počet podobných kovových pružin: 2

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-137X	18,6	65	1,55	1.4310	121,3	137,79	72,79	40,4 \| 84,9 \| 28,3 \| 8,0
RZ-147K-21X	20	75,5	1,671	1.4310	147,2	156,6	81,1	40,3 \| 82,3 \| 29,9 \| 8,7
RZ-140X	18	64,4	1,731	1.4310	125,1	131,27	66,87	41,0 \| 84,2 \| 30,0 \| 9,0
RZ-136E-10X	18,6	49	2,605	1.4310	121,3	92,3	43,3	43,6 \| 79,5 \| 37,8 \| 13,4
RZ-139X	18	48,4	2,909	1.4310	125,1	88,18	39,78	44,5 \| 78,1 \| 40,3 \| 15,1
RZ-147K-20X	20	51,5	3,381	1.4310	147,2	91,6	40,1	47,6 \| 82,6 \| 42,7 \| 17,6
RZ-154X	22,5	60,5	3,636	1.4310	186,1	107,84	47,34	49,8 \| 87,0 \| 43,4 \| 18,9
RZ-156FX	20	63,5	4,323	1.4310	207,8	107,87	44,37	53,5 \| 90,6 \| 47,4 \| 22,5
RZ-157AX	18,5	62	5,657	1.4310	223,4	98,31	36,31	58,4 \| 91,5 \| 54,3 \| 29,5
RZ-156E-10X	20	51	6,54	1.4310	207,8	80,3	29,3	59,5 \| 85,5 \| 59,2 \| 34,0
RZ-162MX	20	70,6	6,711	1.4310	282,9	109,49	38,89	61,6 \| 90,4 \| 59,5 \| 34,9
RZ-157X	18,5	54,1	7,101	1.4310	223,4	83,02	28,92	61,9 \| 87,2 \| 61,5 \| 37,0
RZ-162LX	20	53,8	10,841	1.4310	282,9	77,87	24,07	74,0 \| 90,1 \| 75,6 \| 56,4
RZ-162U-38X	18	60,5	16,471	1.4310	373,9	81,08	20,58	91,9 \| 95,0 \| 93,5 \| 87,1
RZ-175X	19,2	62	19,064	1.4310	422,9	82,28	20,28	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-177QX	18	56,9	50,481	1.4310	617,1	67,99	11,09	63,5 \| 91,5 \| 61,6 \| 37,5

Počet podobných kovových pružin: 15

QR-Code - Tažné pružiny - RZ-175X | https://www.federnshop.com/cz/v%c3%bdrobek/ta%c5%ben%c3%a9_pru%c5%beiny/rz-175x.html
