Prodlužovací pružina RZ-162TX Nerezová ocel Ø 2,8 x 14 x 128 mm / 270°

Name: RZ-162TX - Tažné pružiny
SKU: RZ-162TX
Availability: InStock

Cenová stupnice - Prodlužovací pružina RZ-162TX

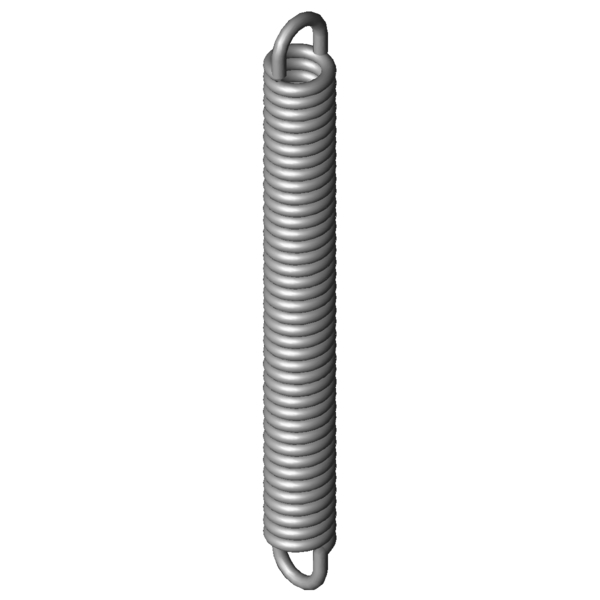

Obrázek produktu Prodlužovací pružina RZ-162TX

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	2,8	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	14	mm	Vnější průměr vinutí
Dh	18,6	mm	Nejmenší průměr dutinky
L0	128	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	114,1	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	164,35	mm	Největší délka při statickém zatížení
sn	36,35	mm	Největší dráha pružiny při statickém zatížení
Fn	386,7	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	6,95	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	9,631	N/mm	Tuhost pružiny
F0	36,8	N	Vnitřní předpínací síla
Fntol	45,4	N	(+/-) Tolerance při statické maximální síle
L0tol	2	mm	(+/-) Tolerance nenapnuté délky
Detol	0,4	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	33	Stupně	Tolerance polohy oka
Gew	71,0952	g	Hmotnost výrobku
PG	###ZP	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-162TX	1.4310	2,8	14	128	386,7	164,35	36,35	9,631	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162TX	EN 10270-1	2,8	14	128	466,9	165,52	37,52	11,213	91,8 \| 100,0 \| 89,9 \| 85,5

Počet podobných kovových pružin: 2

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-124JX	12,7	139	0,554	1.4310	94,45	297,59	158,59	36,4 \| 80,0 \| 23,7 \| 5,6
RZ-124HX	12,7	115	0,69	1.4310	94,45	242,19	127,19	37,6 \| 79,2 \| 26,5 \| 7,0
RZ-127DX	11,6	130	0,799	1.4310	102,6	248,59	118,59	38,7 \| 79,5 \| 28,6 \| 8,1
RZ-141HX	16	121	1,026	1.4310	139,7	245,97	124,97	42,5 \| 84,5 \| 32,6 \| 10,5
RZ-144CX	14,5	142	1,161	1.4310	153	262,41	120,41	44,3 \| 86,0 \| 34,9 \| 11,9
RZ-144BX	14,5	126	1,334	1.4310	153	230,81	104,81	46,6 \| 88,8 \| 37,1 \| 13,7
RZ-130PX	12	123	1,449	1.4310	137	210,01	87,01	45,1 \| 82,0 \| 38,6 \| 14,8
RZ-144AX	14,5	112	1,533	1.4310	153	203,16	91,16	46,9 \| 85,2 \| 39,7 \| 15,8
RZ-147CX	12	138	2,267	1.4310	181,5	211,13	73,13	51,6 \| 83,3 \| 48,3 \| 23,3
RZ-147OX	15	107	2,459	1.4310	192,2	178,42	71,42	53,6 \| 85,2 \| 50,3 \| 25,3
RZ-147B-01X	12	126	2,511	1.4310	181,5	192,02	66,02	54,0 \| 85,2 \| 51,0 \| 25,8
RZ-147BX	12	122	2,605	1.4310	181,5	185,65	63,65	54,3 \| 84,2 \| 52,0 \| 26,8
RZ-162AX	15	136	3,743	1.4310	269,8	201,83	65,83	64,4 \| 92,2 \| 62,5 \| 38,5
RZ-162X	15	118	4,402	1.4310	269,8	173,97	55,97	68,1 \| 91,6 \| 67,4 \| 45,3
RZ-162TX	14	128	9,631	1.4310	386,7	164,35	36,35	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 14
