Prodlužovací pružina RZ-162U-24I Nerezová ocel Ø 3 x 32 x 206 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-162U-24I

Množství	Jedn. cena [EUR]
1	12,3700 EUR
2	9,8500 EUR
3	5,1300 EUR
7	3,0500 EUR
17	3,0500 EUR
37	3,0500 EUR
75	3,0500 EUR
125	3,0500 EUR
175	3,0500 EUR
250	3,0500 EUR
350	3,0500 EUR

Prodlužovací pružina Nakoupit

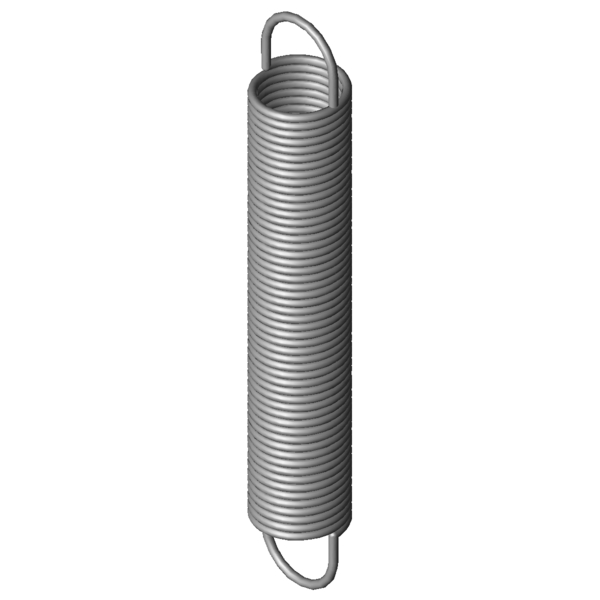

Obrázek produktu Prodlužovací pružina RZ-162U-24I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-162U-24I

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	32	mm	Vnější průměr vinutí
Dh	37	mm	Nejmenší průměr dutinky
L0	206	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	163,5	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	579,75	mm	Největší délka při statickém zatížení
sn	373,75	mm	Největší dráha pružiny při statickém zatížení
Fn	219,4	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	21,25	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,543	N/mm	Tuhost pružiny
F0	16,4	N	Vnitřní předpínací síla
Fntol	11,9	N	(+/-) Tolerance při statické maximální síle
L0tol	3	mm	(+/-) Tolerance nenapnuté délky
Detol	0,5	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	46	Stupně	Tolerance polohy oka
Gew	281,3398	g	Hmotnost výrobku
PG	###AA	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-162U-24I Nerezová ocel Ø 3 x 32 x 206 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-162U-24I Nerezová ocel Ø 3 x 32 x 206 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-162U-24I Nerezová ocel Ø 3 x 32 x 206 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-162U-24I Nerezová ocel Ø 3 x 32 x 206 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-162U-24I

Formulář dotazu Prodlužovací pružina RZ-162U-24I Nerezová ocel Ø 3 x 32 x 206 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-162U-24I

Podobné tažné pružiny pro Prodlužovací pružina RZ-162U-24I Nerezová ocel Ø 3 x 32 x 206 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-162U-24I	1.4310	3	32	206	219,4	579,75	373,75	0,543	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162U-24I	EN 10270-1	3	32	206	265,6	593,57	387,57	0,632	91,7 \| 100,0 \| 89,5 \| 85,7

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-147E-24I	30	177	0,16	1.4310	104,3	805,7	628,7	55,4 \| 84,3 \| 53,5 \| 28,3
RZ-150AI	34,5	184	0,195	1.4310	123,5	777,17	593,17	61,2 \| 88,5 \| 59,6 \| 35,5
RZ-162E-14I	38	223	0,207	1.4310	158	952,55	729,55	62,8 \| 90,0 \| 61,6 \| 36,9
RZ-153EI	27,5	234	0,282	1.4310	153,7	739,86	505,86	69,8 \| 85,8 \| 72,0 \| 51,8
RZ-162U-04I	40	197	0,301	1.4310	176,9	754,52	557,52	73,3 \| 91,9 \| 73,8 \| 54,1
RZ-153DI	27,5	213	0,315	1.4310	153,7	666,64	453,64	74,2 \| 88,7 \| 76,2 \| 57,7
RZ-153CI	27,5	193	0,356	1.4310	153,7	594,43	401,43	78,2 \| 87,7 \| 81,6 \| 65,2
RZ-162U-26I	32	254	0,418	1.4310	219,4	739,52	485,52	86,4 \| 93,7 \| 88,5 \| 77,0
RZ-162KI	30	210	0,449	1.4310	193,3	609,35	399,35	89,5 \| 95,1 \| 90,8 \| 82,5
RZ-162U-25I	32	230	0,473	1.4310	219,4	659,63	429,63	92,3 \| 96,5 \| 93,5 \| 87,0
RZ-168BI	35,2	222	0,523	1.4310	240,9	653,77	431,77	92,1 \| 92,5 \| 88,8 \| 95,0
RZ-162U-24I	32	206	0,543	1.4310	219,4	579,75	373,75	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-168AI	35,2	199	0,602	1.4310	240,9	574,28	375,28	93,5 \| 93,8 \| 95,3 \| 91,4
RZ-162U-23I	32	185	0,625	1.4310	219,4	509,85	324,85	92,3 \| 96,6 \| 93,5 \| 86,9
RZ-168I	35,2	177	0,709	1.4310	240,9	495,78	318,78	85,4 \| 90,2 \| 88,2 \| 77,7
RZ-162U-22I	32	167	0,718	1.4310	219,4	449,93	282,93	85,7 \| 93,7 \| 87,9 \| 75,7
RZ-177JI	40	200	0,771	1.4310	298	566,13	366,13	81,6 \| 86,8 \| 85,8 \| 72,1
RZ-162K-03I	25	199	0,84	1.4310	229,9	452,08	253,08	78,5 \| 89,4 \| 81,6 \| 64,6
RZ-162U-21I	32	146	0,867	1.4310	219,4	380,03	234,03	78,1 \| 90,3 \| 81,3 \| 62,6
RZ-171CI	28,2	236	0,955	1.4310	297,5	527,99	291,99	74,4 \| 89,7 \| 75,9 \| 57,6
RZ-171BI	28,2	210	1,098	1.4310	297,5	463,94	253,94	71,4 \| 93,3 \| 70,8 \| 50,1
RZ-177K-04I	32	230	1,246	1.4310	368,5	503,2	273,2	66,9 \| 91,0 \| 66,3 \| 43,5
RZ-171AI	28,2	188	1,263	1.4310	297,5	408,71	220,71	67,0 \| 91,0 \| 66,4 \| 43,6
RZ-177K-03I	32	205	1,442	1.4310	368,5	441,06	236,06	64,4 \| 94,3 \| 61,3 \| 37,6
RZ-189I	36	236	1,47	1.4310	443,6	519,1	283,1	61,3 \| 83,7 \| 62,6 \| 37,5
RZ-188I	36	212	1,688	1.4310	443,6	458,57	246,57	59,1 \| 87,0 \| 57,7 \| 32,6
RZ-177K-02I	32	179	1,711	1.4310	368,5	377,93	198,93	59,4 \| 90,1 \| 56,4 \| 31,7

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-162U-24I

Země původu: DE, German; Prodlužovací pružina RZ-162U-24I
