Prodlužovací pružina RZ-147E-24I Nerezová ocel Ø 2,2 x 30 x 177 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-147E-24I

Množství Jedn. cena [EUR]
1 7,5200 EUR
2 4,7400 EUR
3 3,7800 EUR
7 3,2200 EUR
17 1,9500 EUR
37 1,5600 EUR
75 1,4700 EUR
125 1,4700 EUR
175 1,4700 EUR
250 1,4700 EUR
350 1,4700 EUR
450 1,4700 EUR

Prodlužovací pružina Nakoupit

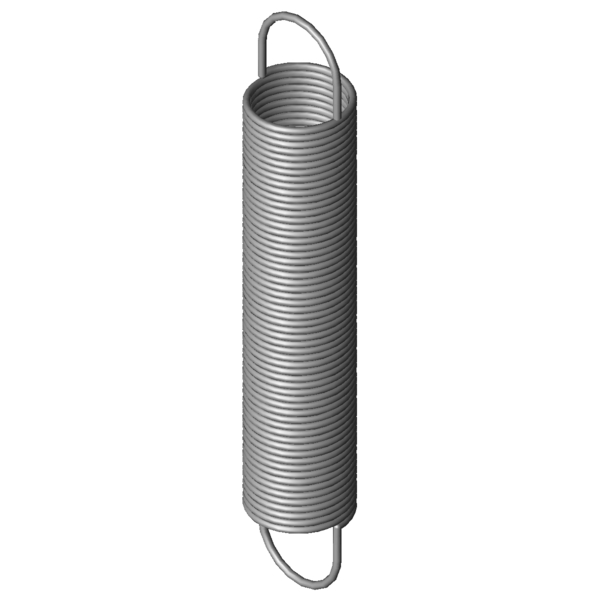

Obrázek produktu Prodlužovací pružina RZ-147E-24I
Obrázek produktu Prodlužovací pružina RZ-147E-24I
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-147E-24I

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 180 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 2,2 mm Prumer drátu
D mm Střední průměr vinutí
De 30 mm Vnější průměr vinutí
Dh 33,9 mm Nejmenší průměr dutinky
L0 177 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 133,1 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 805,7 mm Největší délka při statickém zatížení
sn 628,7 mm Největší dráha pružiny při statickém zatížení
Fn 104,3 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 21,95 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 0,16 N/mm Tuhost pružiny
F0 3,5 N Vnitřní předpínací síla
Fntol 6,3 N (+/-) Tolerance při statické maximální síle
L0tol 3 mm (+/-) Tolerance nenapnuté délky
Detol 0,5 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 58 Stupně Tolerance polohy oka
Gew 160,7883 g Hmotnost výrobku
PG #ZQ - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-147E-24I Nerezová ocel Ø 2,2 x 30 x 177 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-147E-24I Nerezová ocel Ø 2,2 x 30 x 177 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-147E-24I Nerezová ocel Ø 2,2 x 30 x 177 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-147E-24I Nerezová ocel Ø 2,2 x 30 x 177 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-147E-24I

Formulář dotazu Prodlužovací pružina RZ-147E-24I Nerezová ocel Ø 2,2 x 30 x 177 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-147E-24I

Podobné tažné pružiny pro Prodlužovací pružina RZ-147E-24I Nerezová ocel Ø 2,2 x 30 x 177 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-147E-24I 1.4310 2,2 30 177 104,3 805,7 628,7 0,16 100,0 | 100,0 | 100,0 | 100,0
Z-147E-24I EN 10270-1 2,2 30 177 118 781 604 0,187 92,4 | 100,0 | 92,2 | 84,9
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-130E-15I 24 178 0,107 1.4310 73,5 830,7 652,7 79,5 | 87,1 | 83,4 | 67,9
RZ-147E-24I 30 177 0,16 1.4310 104,3 805,7 628,7 100,0 | 100,0 | 100,0 | 100,0
RZ-133AI 27 146 0,167 1.4310 84,86 619,89 473,89 86,3 | 87,8 | 78,4 | 92,6
RZ-150AI 34,5 184 0,195 1.4310 123,5 777,17 593,17 86,5 | 90,4 | 89,4 | 79,7
RZ-147E-23I 30 133 0,242 1.4310 104,3 550,3 417,3 80,4 | 91,7 | 83,2 | 66,4
RZ-153DI 27,5 213 0,315 1.4310 153,7 666,64 453,64 68,9 | 87,6 | 70,0 | 49,0
RZ-147KI 24 166 0,333 1.4310 123,7 514,4 348,4 69,3 | 91,3 | 69,9 | 46,7
RZ-153CI 27,5 193 0,356 1.4310 153,7 594,43 401,43 66,5 | 90,5 | 65,9 | 43,3
RZ-153BI 27,5 173 0,409 1.4310 153,7 522,21 349,21 64,0 | 92,5 | 61,7 | 37,7
RZ-162KI 30 210 0,449 1.4310 193,3 609,35 399,35 60,2 | 87,6 | 58,7 | 34,3
RZ-153AI 27,5 156 0,47 1.4310 153,7 459,52 303,52 60,0 | 89,3 | 58,1 | 32,8
RZ-162U-24I 32 206 0,543 1.4310 219,4 579,75 373,75 55,4 | 84,3 | 53,5 | 28,3
RZ-162U-23I 32 185 0,625 1.4310 219,4 509,85 324,85 53,9 | 87,6 | 49,6 | 24,6
RZ-162JI 30 154 0,677 1.4310 193,3 419 265 53,1 | 88,5 | 48,1 | 22,7
RZ-168I 35,2 177 0,709 1.4310 240,9 495,78 318,78 51,2 | 84,7 | 47,0 | 22,0
RZ-162U-22I 32 167 0,718 1.4310 219,4 449,93 282,93 51,6 | 87,1 | 46,3 | 21,4
RZ-162U-21I 32 146 0,867 1.4310 219,4 380,03 234,03 47,8 | 83,2 | 42,4 | 17,7
Počet podobných kovových pružin: 16

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-147E-24I

Země původu: DE, German; Prodlužovací pružina RZ-147E-24I
