Prodlužovací pružina RZ-168EX Nerezová ocel Ø 3,2 x 35,2 x 298 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-168EX

Množství Jedn. cena [EUR]
1 14,5700 EUR
2 11,6100 EUR
3 7,2800 EUR
7 5,4200 EUR
17 5,4200 EUR
37 5,4200 EUR
75 5,4200 EUR
125 5,4200 EUR
175 5,4200 EUR
250 5,4200 EUR
350 5,4200 EUR

Prodlužovací pružina Nakoupit

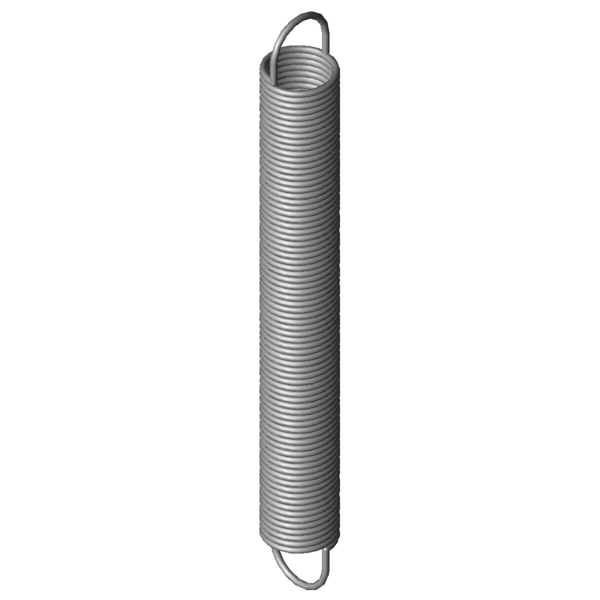

Obrázek produktu Prodlužovací pružina RZ-168EX
Obrázek produktu Prodlužovací pružina RZ-168EX
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-168EX

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 3,2 mm Prumer drátu
D mm Střední průměr vinutí
De 35,2 mm Vnější průměr vinutí
Dh 40,6 mm Nejmenší průměr dutinky
L0 298 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 252 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 925,48 mm Největší délka při statickém zatížení
sn 627,48 mm Největší dráha pružiny při statickém zatížení
Fn 240,9 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 23 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 0,36 N/mm Tuhost pružiny
F0 15 N Vnitřní předpínací síla
Fntol 12,58 N (+/-) Tolerance při statické maximální síle
L0tol 4 mm (+/-) Tolerance nenapnuté délky
Detol 0,6 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 57 Stupně Tolerance polohy oka
Gew 508,2476 g Hmotnost výrobku
PG ###AL - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-168EX Nerezová ocel Ø 3,2 x 35,2 x 298 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-168EX Nerezová ocel Ø 3,2 x 35,2 x 298 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-168EX Nerezová ocel Ø 3,2 x 35,2 x 298 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-168EX Nerezová ocel Ø 3,2 x 35,2 x 298 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-168EX

Formulář dotazu Prodlužovací pružina RZ-168EX Nerezová ocel Ø 3,2 x 35,2 x 298 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-168EX

Podobné tažné pružiny pro Prodlužovací pružina RZ-168EX Nerezová ocel Ø 3,2 x 35,2 x 298 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-168EX 1.4310 3,2 35,2 298 240,9 925,48 627,48 0,36 93,9 | 97,2 | 94,9 | 89,7
Z-168EX EN 10270-1 3,2 35,2 298 290,5 946,27 648,27 0,419 91,8 | 100,0 | 89,9 | 85,7
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-150AX 34,5 184 0,194 1.4310 123,5 779,94 595,94 67,5 | 81,2 | 72,9 | 48,4
RZ-162U-07X 40 266 0,201 1.4310 176,9 1102,28 836,28 71,0 | 93,1 | 70,4 | 49,4
RZ-162E-14X 38 223 0,206 1.4310 158 955,6 732,6 69,6 | 87,3 | 71,2 | 50,4
RZ-162U-06X 40 242 0,227 1.4310 176,9 982,36 740,36 73,6 | 90,1 | 74,7 | 55,8
RZ-168EX 35,2 298 0,36 1.4310 240,9 925,48 627,48 93,9 | 97,2 | 94,9 | 89,7
RZ-168DX 35,2 273 0,401 1.4310 240,9 835,92 562,92 100,0 | 100,0 | 100,0 | 100,0
RZ-162U-26X 32 254 0,417 1.4310 219,4 741,22 487,22 67,6 | 91,6 | 67,0 | 44,4
RZ-168CX 35,2 247 0,453 1.4310 240,9 745,35 498,35 69,8 | 91,9 | 69,9 | 47,6
RZ-162U-25X 32 230 0,471 1.4310 219,4 661,38 431,38 71,4 | 93,1 | 70,8 | 50,1
RZ-184X 44 341 0,502 1.4310 366,5 1032,43 691,43 77,7 | 82,5 | 78,2 | 72,4
RZ-177KX 40 272 0,51 1.4310 298 825,83 553,83 87,1 | 92,2 | 89,6 | 79,5
RZ-168BX 35,2 222 0,521 1.4310 240,9 655,79 433,79 86,5 | 93,8 | 88,5 | 77,1
RZ-162U-24X 32 206 0,541 1.4310 219,4 581,49 375,49 74,4 | 89,7 | 75,9 | 57,6
RZ-183X 44 309 0,567 1.4310 366,5 921,03 612,03 77,1 | 85,5 | 81,6 | 64,1
RZ-168AX 35,2 199 0,599 1.4310 240,9 576,3 377,3 80,5 | 91,0 | 83,5 | 67,0
RZ-182X 44 277 0,651 1.4310 366,5 809,74 532,74 76,2 | 86,2 | 80,2 | 62,2
RZ-171EX 28,2 287 0,755 1.4310 297,5 656,04 369,04 87,7 | 94,1 | 89,7 | 79,4
RZ-171DX 28,2 262 0,842 1.4310 297,5 593,07 331,07 93,2 | 96,7 | 94,3 | 88,5
RZ-193X 36 360 0,879 1.4310 443,6 833,35 473,35 66,5 | 84,5 | 69,2 | 45,7
RZ-192X 36 328 0,98 1.4310 443,6 752,64 424,64 64,3 | 87,0 | 64,9 | 41,0
Počet podobných kovových pružin: 19

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-168EX

Země původu: DE, German; Prodlužovací pružina RZ-168EX
