Prodlužovací pružina RZ-168CX Nerezová ocel Ø 3,2 x 35,2 x 247 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-168CX

Množství	Jedn. cena [EUR]
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	3,7100 EUR
37	3,7100 EUR
75	3,7100 EUR
125	3,7100 EUR
175	3,7100 EUR
250	3,7100 EUR
350	3,7100 EUR

Prodlužovací pružina Nakoupit

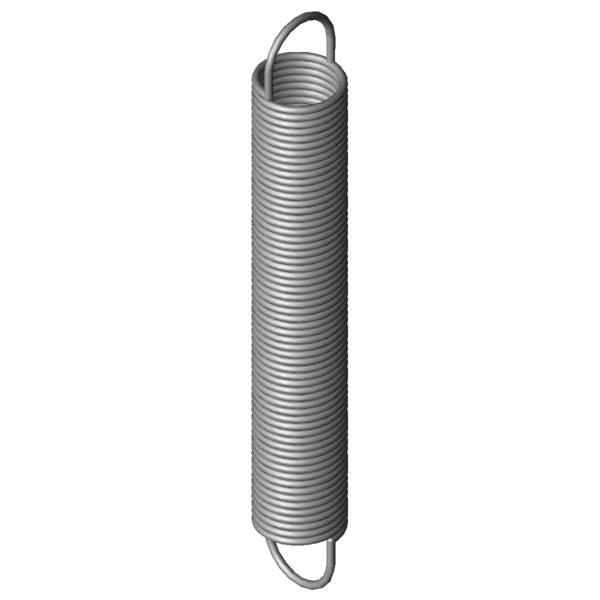

Obrázek produktu Prodlužovací pružina RZ-168CX

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-168CX

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	3,2	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	35,2	mm	Vnější průměr vinutí
Dh	40,6	mm	Nejmenší průměr dutinky
L0	247	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	200,8	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	745,35	mm	Největší délka při statickém zatížení
sn	498,35	mm	Největší dráha pružiny při statickém zatížení
Fn	240,9	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	23,1	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,453	N/mm	Tuhost pružiny
F0	15	N	Vnitřní předpínací síla
Fntol	12,81	N	(+/-) Tolerance při statické maximální síle
L0tol	3	mm	(+/-) Tolerance nenapnuté délky
Detol	0,6	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	51	Stupně	Tolerance polohy oka
Gew	405,9588	g	Hmotnost výrobku
PG	###AD	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-168CX Nerezová ocel Ø 3,2 x 35,2 x 247 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-168CX Nerezová ocel Ø 3,2 x 35,2 x 247 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-168CX Nerezová ocel Ø 3,2 x 35,2 x 247 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-168CX Nerezová ocel Ø 3,2 x 35,2 x 247 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-168CX

Formulář dotazu Prodlužovací pružina RZ-168CX Nerezová ocel Ø 3,2 x 35,2 x 247 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-168CX

Podobné tažné pružiny pro Prodlužovací pružina RZ-168CX Nerezová ocel Ø 3,2 x 35,2 x 247 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-168CX	1.4310	3,2	35,2	247	240,9	745,35	498,35	0,453	100,0 \| 100,0 \| 100,0 \| 100,0
Z-168CX	EN 10270-1	3,2	35,2	247	290,5	761,87	514,87	0,528	91,8 \| 100,0 \| 89,9 \| 85,7

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-150AX	34,5	184	0,194	1.4310	123,5	779,94	595,94	64,6 \| 83,5 \| 67,4 \| 42,9
RZ-162U-07X	40	266	0,201	1.4310	176,9	1102,28	836,28	67,3 \| 91,5 \| 66,5 \| 43,8
RZ-162E-14X	38	223	0,206	1.4310	158	955,6	732,6	67,2 \| 90,1 \| 66,8 \| 44,6
RZ-162U-06X	40	242	0,227	1.4310	176,9	982,36	740,36	71,0 \| 93,2 \| 70,4 \| 49,4
RZ-162U-05X	40	218	0,26	1.4310	176,9	862,45	644,45	74,1 \| 90,0 \| 75,4 \| 56,8
RZ-165AX	43,2	234	0,267	1.4310	197,7	939,84	705,84	75,5 \| 92,1 \| 76,3 \| 57,9
RZ-153EX	27,5	234	0,281	1.4310	153,7	741,49	507,49	75,8 \| 83,7 \| 81,0 \| 62,7
RZ-168EX	35,2	298	0,36	1.4310	240,9	925,48	627,48	87,8 \| 94,3 \| 89,7 \| 79,4
RZ-168DX	35,2	273	0,401	1.4310	240,9	835,92	562,92	93,2 \| 96,8 \| 94,3 \| 88,5
RZ-162U-26X	32	254	0,417	1.4310	219,4	741,22	487,22	93,8 \| 94,0 \| 94,4 \| 93,2
RZ-162KX	30	210	0,447	1.4310	193,3	611,03	401,03	88,7 \| 85,9 \| 80,4 \| 99,7
RZ-168CX	35,2	247	0,453	1.4310	240,9	745,35	498,35	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-25X	32	230	0,471	1.4310	219,4	661,38	431,38	92,2 \| 92,6 \| 88,8 \| 95,0
RZ-177KX	40	272	0,51	1.4310	298	825,83	553,83	88,2 \| 89,2 \| 85,4 \| 89,8
RZ-168BX	35,2	222	0,521	1.4310	240,9	655,79	433,79	92,4 \| 96,6 \| 93,5 \| 87,0
RZ-162U-24X	32	206	0,541	1.4310	219,4	581,49	375,49	85,1 \| 89,4 \| 83,2 \| 82,7
RZ-168AX	35,2	199	0,599	1.4310	240,9	576,3	377,3	85,7 \| 93,5 \| 87,9 \| 75,7
RZ-168X	35,2	177	0,704	1.4310	240,9	497,8	320,8	79,0 \| 90,6 \| 82,2 \| 64,4
RZ-181X	44	249	0,749	1.4310	366,5	712,43	463,43	75,6 \| 86,4 \| 79,4 \| 61,1
RZ-171DX	28,2	262	0,842	1.4310	297,5	593,07	331,07	73,0 \| 91,5 \| 73,7 \| 53,8
RZ-171CX	28,2	236	0,951	1.4310	297,5	529,1	293,1	69,8 \| 91,9 \| 69,9 \| 47,6
RZ-191X	36	296	1,107	1.4310	443,6	671,94	375,94	64,3 \| 87,1 \| 64,9 \| 41,0
RZ-177K-04X	32	230	1,24	1.4310	368,5	504,52	274,52	62,4 \| 91,0 \| 60,2 \| 36,0
RZ-190X	36	264	1,272	1.4310	443,6	591,23	327,23	62,0 \| 90,4 \| 60,0 \| 35,7
RZ-177K-03X	32	205	1,434	1.4310	368,5	442,39	237,39	58,4 \| 87,6 \| 56,5 \| 31,1
RZ-189X	36	236	1,462	1.4310	443,6	520,62	284,62	59,3 \| 91,1 \| 55,7 \| 31,0
RZ-188X	36	212	1,678	1.4310	443,6	460,09	248,09	55,6 \| 87,9 \| 52,0 \| 27,0

Počet podobných kovových pružin: 26
